手工DIY适合自己的开槽天线

aximpda

8.开振子位（探针位）：
开槽工作完成后，我用卡尺量了一下（1，2槽一对，3，4一对，5，6一对，7-8一对，9，10一对），反复比较，成对的比（我是水平方向），有槽宽差得太远，的适当的，有克制地修一下（两边修，用刀刮），最后不再动它们了。这个精度不会差。
下面就要开振子孔和振子螺丝孔了。
线在振子位基线上找到中点，画一条线（和中心交叉垂直）
这时可以把下封闭壁的基线画了，这条线是将来下封闭要大概放到的位置。它离最下一槽（C1槽）中心线27.64mm。

aximpda

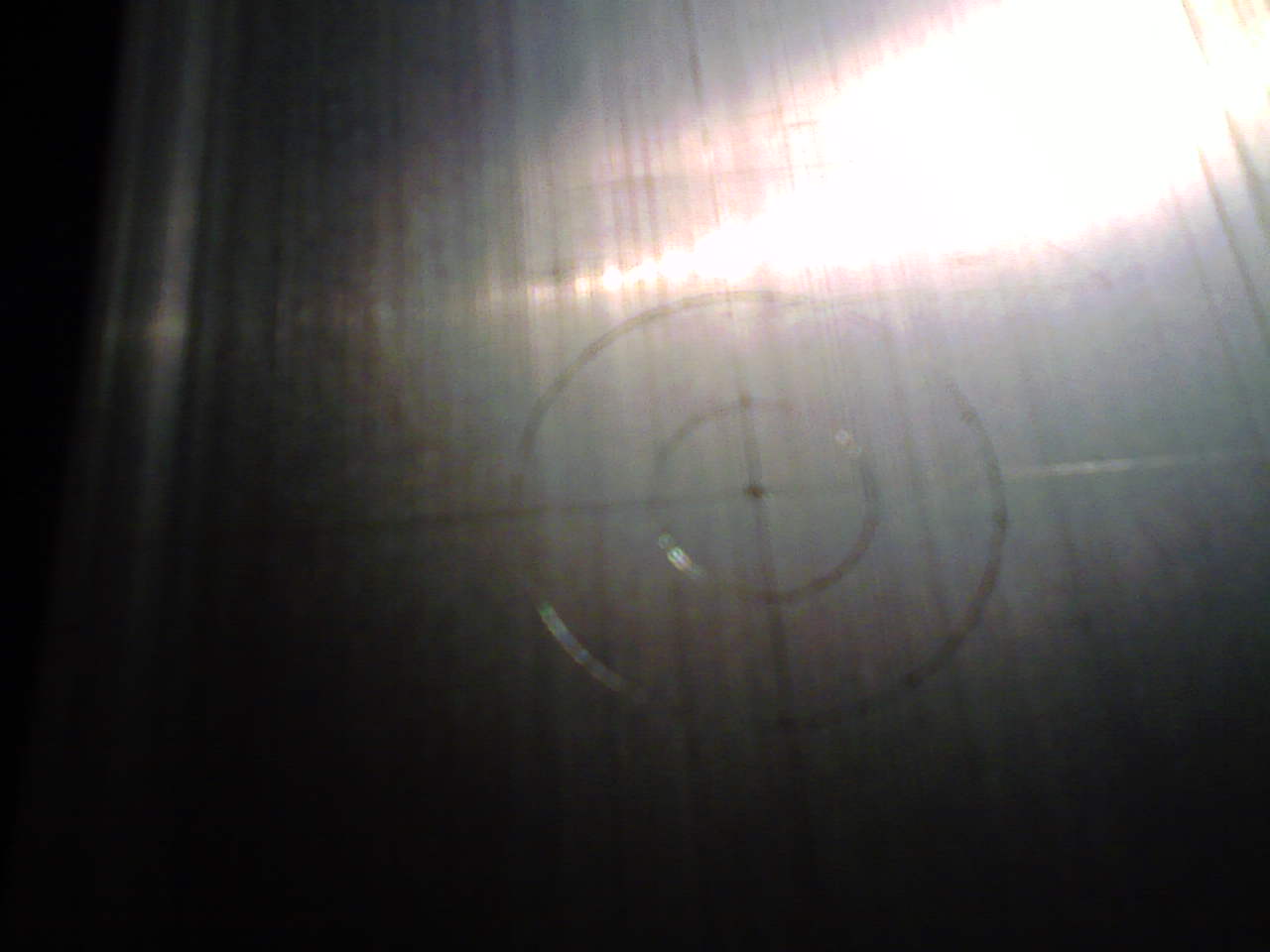

以在振子基线中心点，我们要画两个园，第一个圆半径为5.8MM(5.9mm也行),第二个园半径为12.5MM（这个要画好，太离谱，螺丝孔对不上去）

随时随地无线

楼主是8级铆工啊，太强了。逛了这么久，让我佩服的第一人呀。本打算照鬼子的32槽开一个，好在多个心眼也想过材料规格问题。看见前辈如此严谨的科学作派和超强的自学习能力，我想我要重新设定我的工艺标准与DIY态度。QQ1124610362

aximpda

画好这两个园，大园和两条垂直线的交叉点就是振子螺丝的空，可以用样冲打上小园坑，大坑后再量一下，两坑对面距离为25MM，这几个点定位（螺丝）我没有什么好方法，有时偏了点，落丝就上不到位。螺丝是偏的，希望有坛友能有高招。

随时随地无线

楼主可先开好孔把振子沉到位，用较细的笔直接透过N座安装小孔画出空位。

luolwy

关注和支持楼主。这是个细活。

aximpda

两个园的园心就是WG同轴振子（也叫波导探针，探的意思就是要试，进入WG后，许多东西有变化）的轴心。

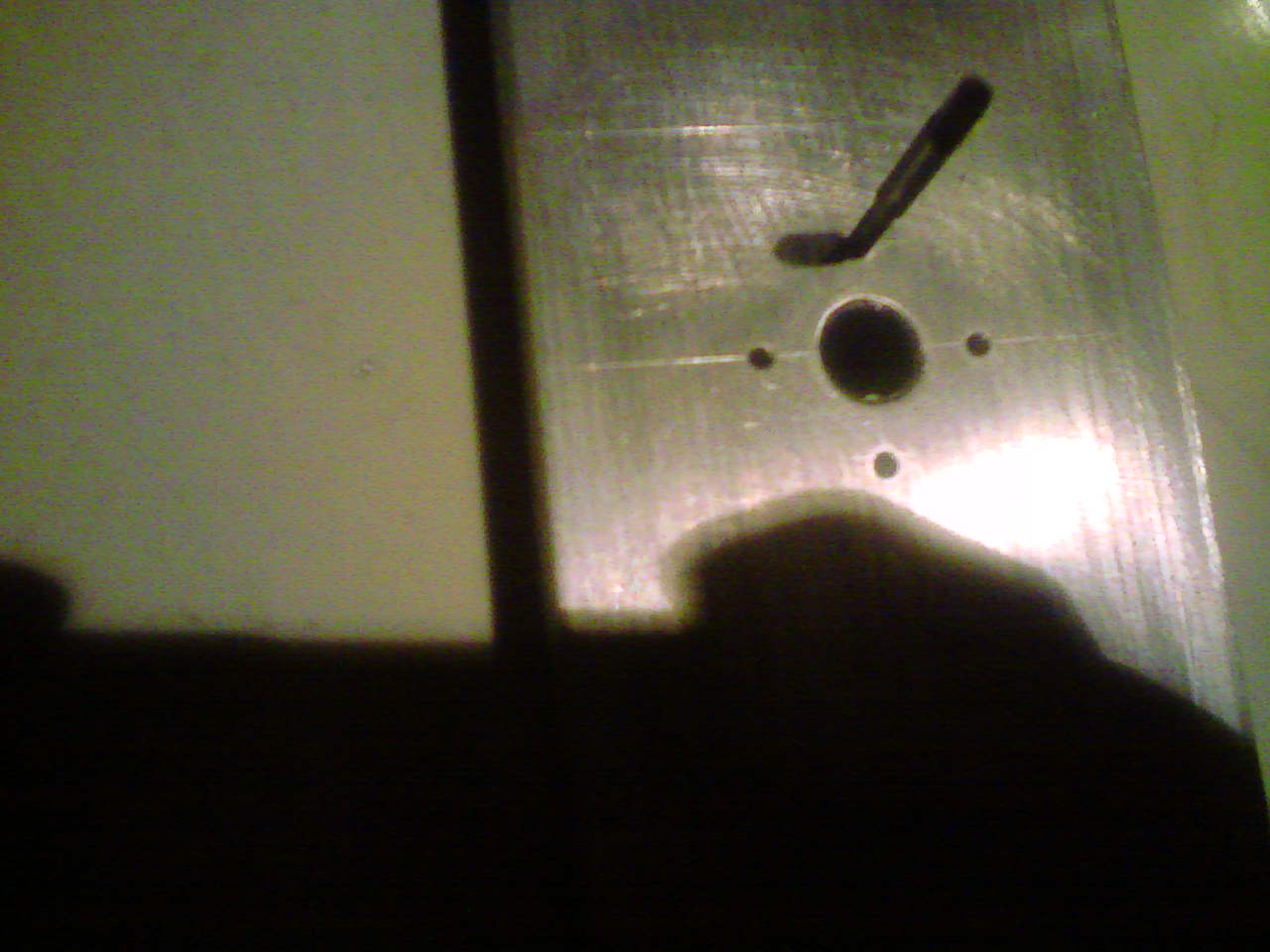

我的手枪钻最大钻头只能上6MM，就先钻了个6MM的孔，再用剪刀钻了个很难看的孔（有点用蛮力），最后用小扁圆锉，锉到了内园，成孔。
4个小孔先用1MM钻透孔，再用2.5MM钻投孔。
接下来用4MM钻头用手把钻头当刀用，在4个小孔边钻（刮边），为以后上螺丝好上。
做螺丝孔，也叫攻丝，用3MM的丝锥来攻，我就用钳子加丝锥搞好了，1MM很薄，铝合金很好攻，但要一次攻好，丝锥放正。

aximpda

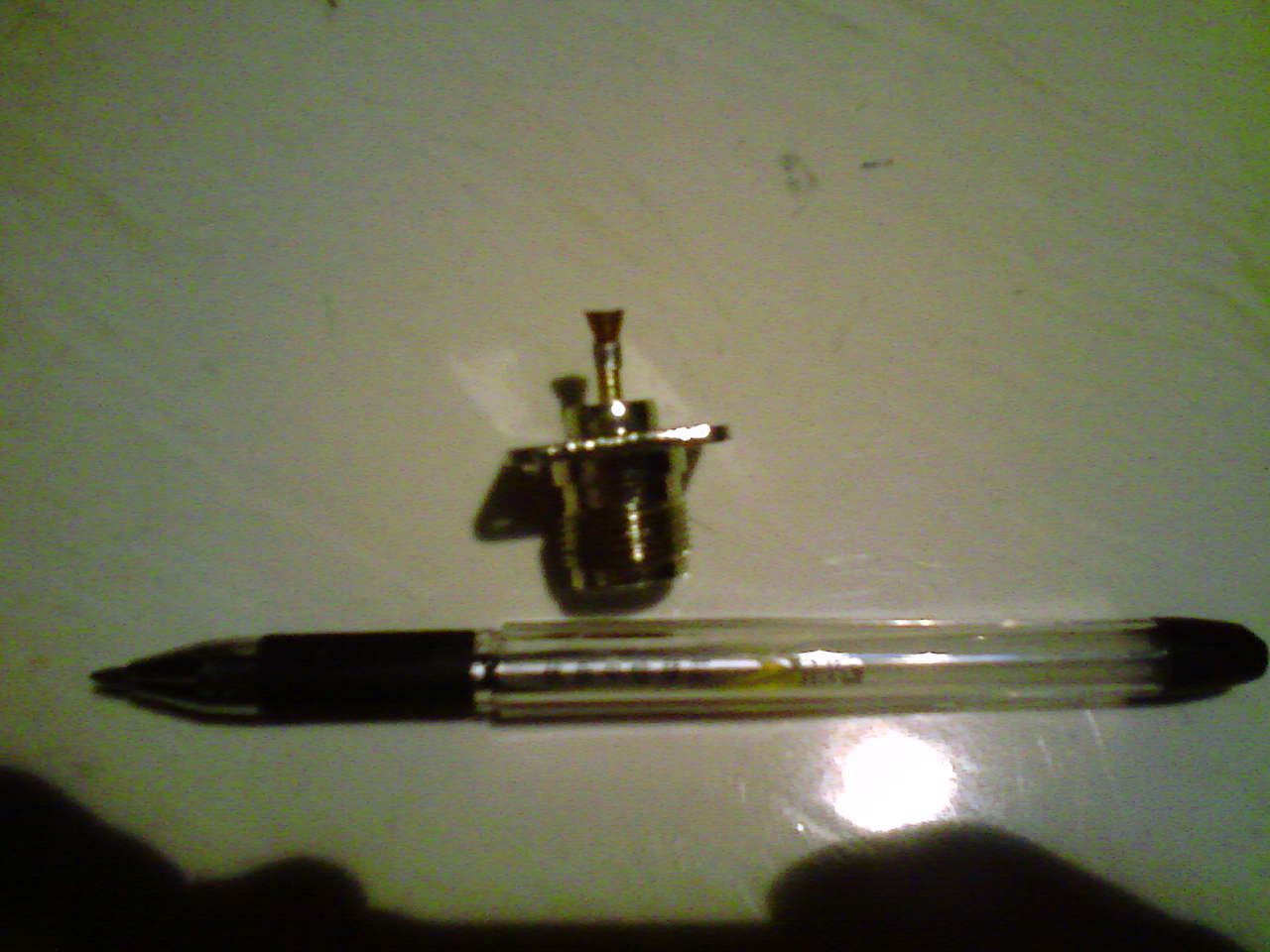

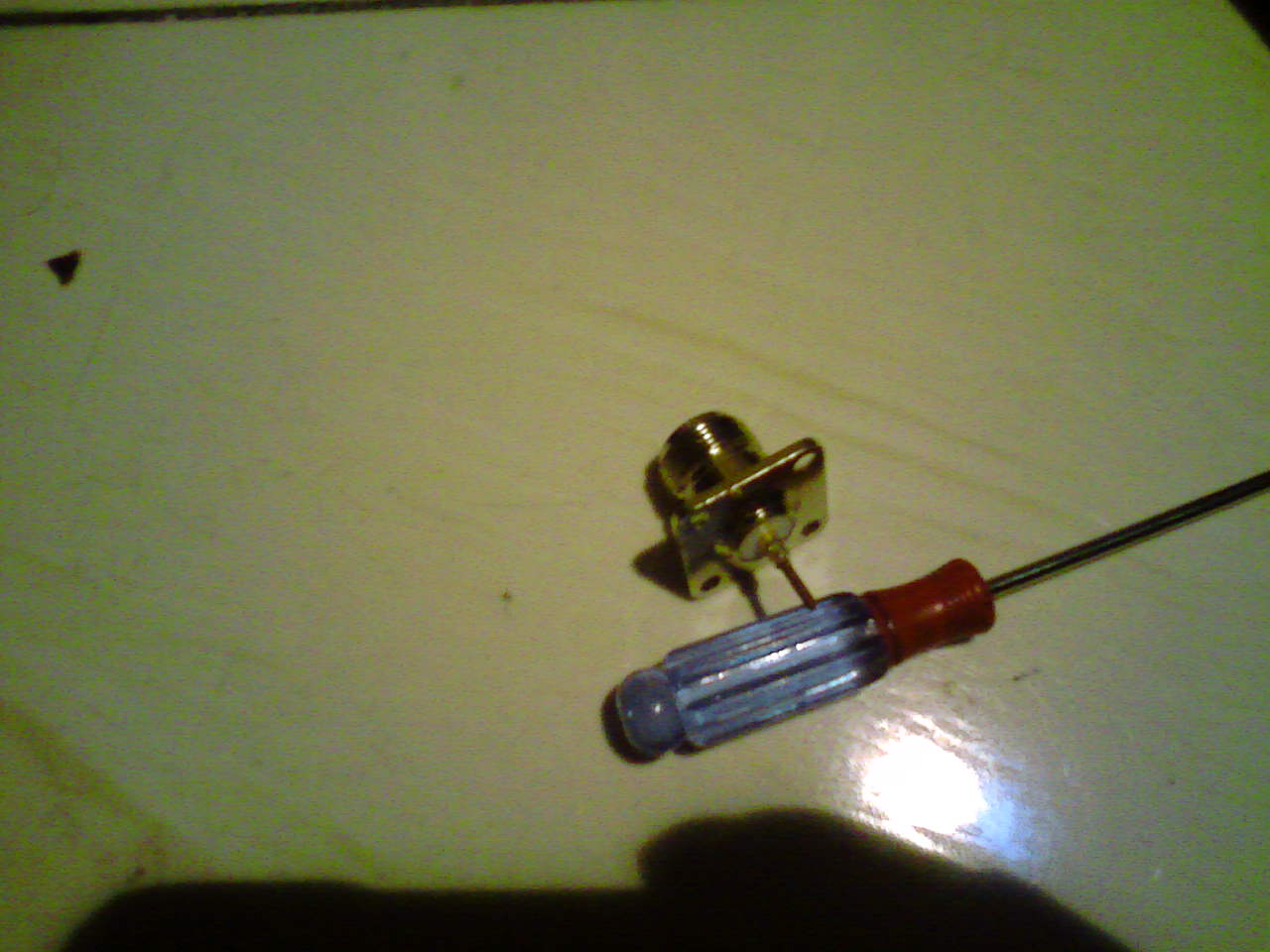

这是目前我所见到的两种振子

aximpda

aximpda

细心的朋友可以看出，第一种振子更适合1MM的材料，它没有一大节长出振子固定方板的一大节，如果我们想点办法，可以使振子基本上只有探针部分进入波导谐振腔。
严格讲波导内特别是谐振腔内不允许有突出部分，在探针附近，更不能有突出的针状体，这些东西都可能是一个波导元件，严重影响波导行波的方向等，这也是做开槽天线第基本工艺要求。
我试过，在振子前几厘米打了个小孔（1MM），插入一断细铁丝5MM，我这里马上断网（信号锐减），所以在上振子螺丝上我不用拉铆钉。

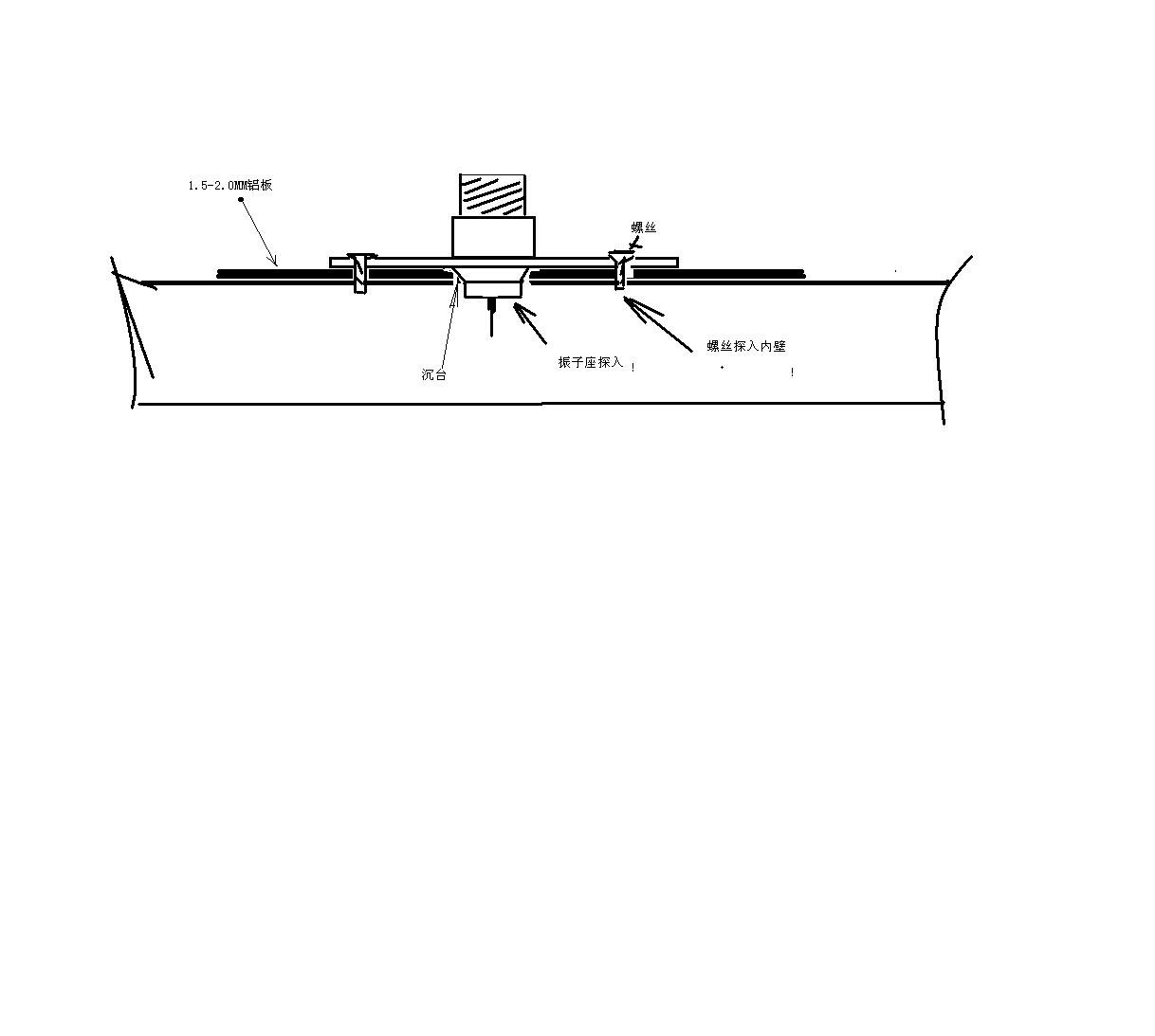

为使我这种1MM厚的料，能符合波导工艺要求，我用了一个办法，就是在外面加垫块铝板。铝板厚1.5MM，2MM更好，1MM就有点不足了。

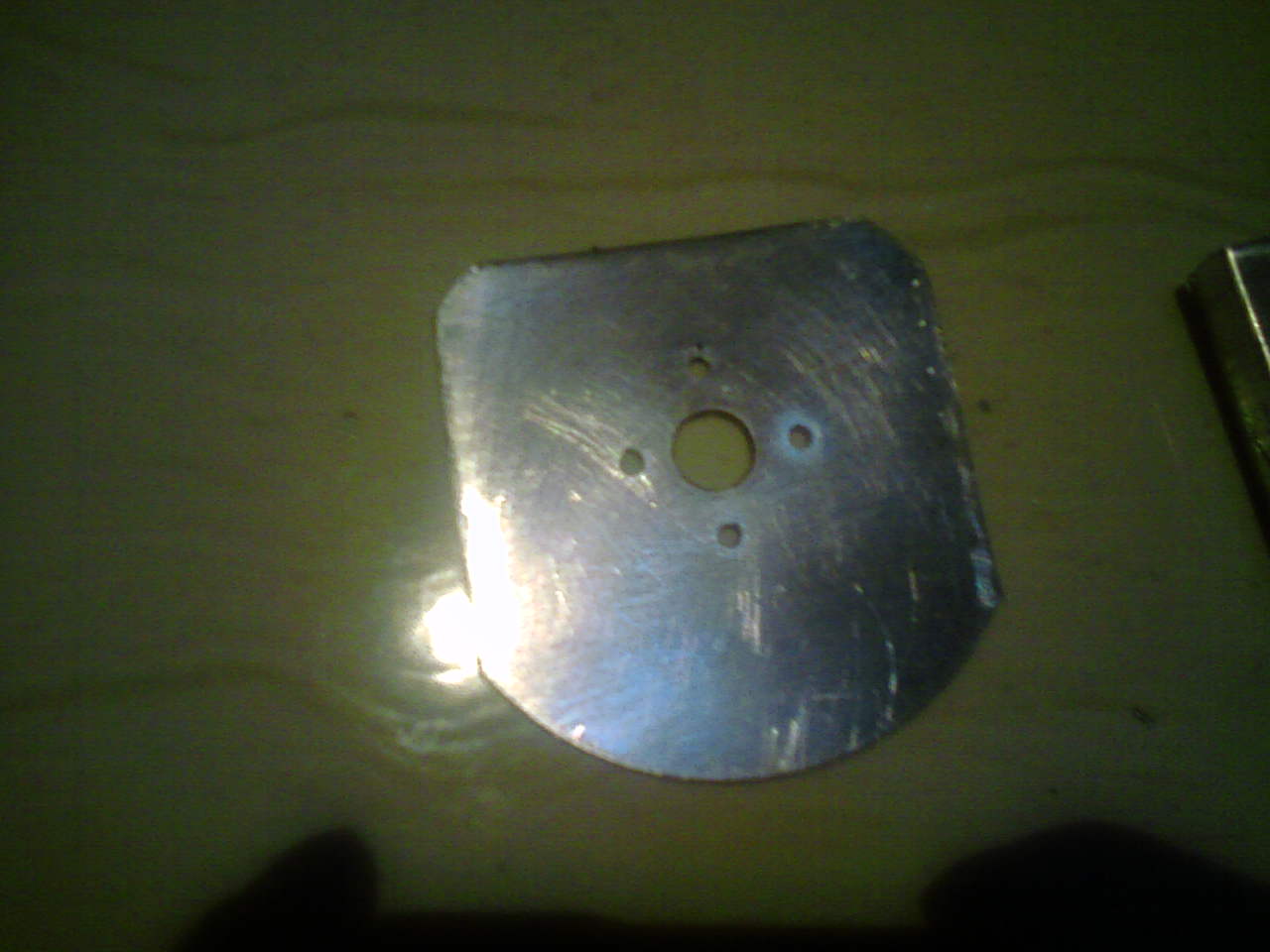

1.5MM园板剪刀剪的不美观，我要换。
1MM就有点不行离要求太远

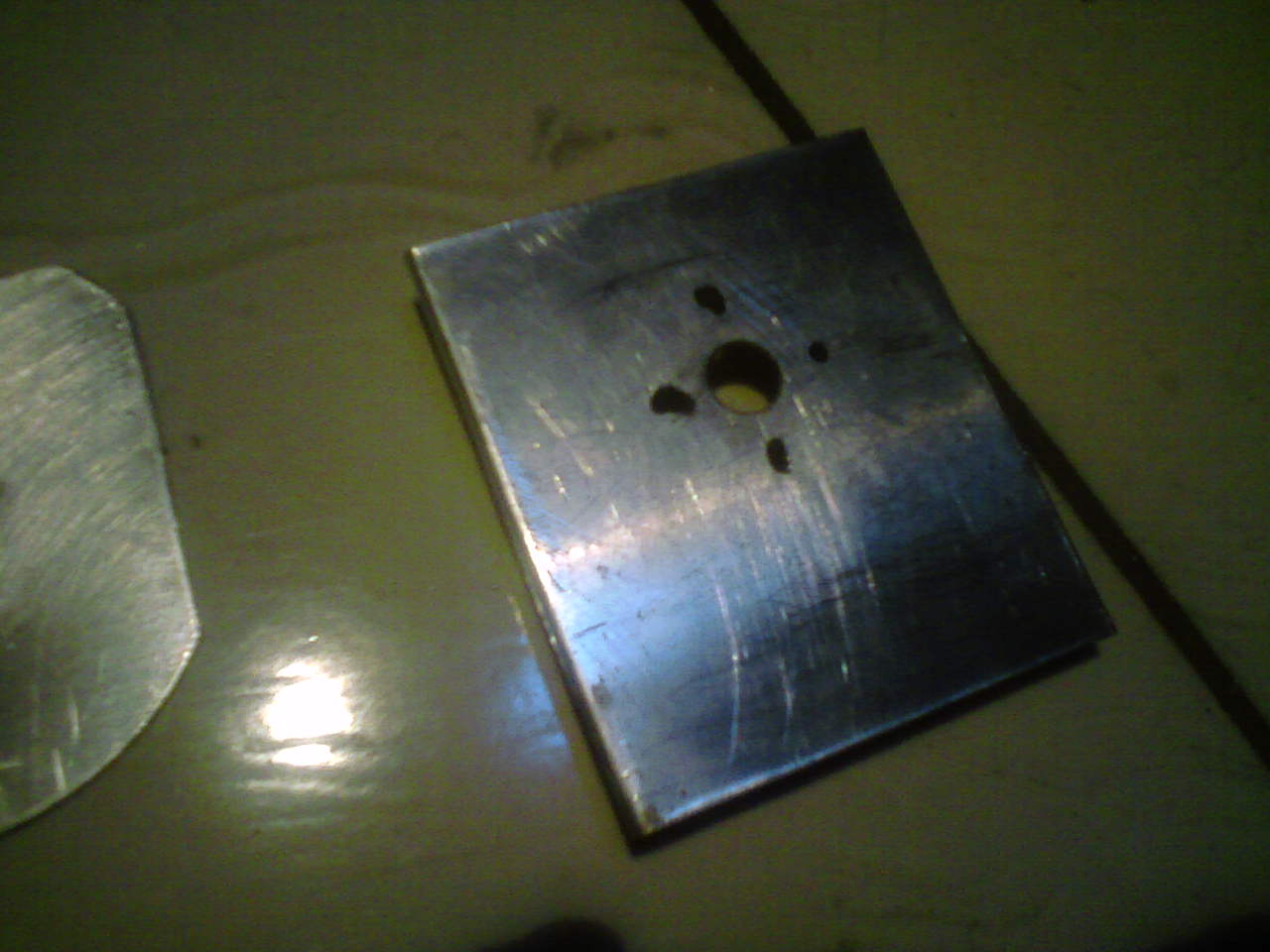

上面的孔都是过孔，螺丝也不上在它们上，所以我没有认真，有点难看，这块板和天线面板的接触面面用细沙打磨，保证电接触良好，和平整。

aximpda

这块板的空中大孔要认真和面板振振子孔要套上，不要差太远，上面要锉出一圈沉边，好让振子放平。

aximpda

9.振子的做法：
一般将振子就是一根探针（其实就是一段铜丝）在某些的方要求是前端是针尖状的，这就是探针的来历吧。
我试过针状，也试过一段铜丝没有办法知道那个好，我就先用1.8MM的铜丝做为探针来用，这个制作要用烙铁，

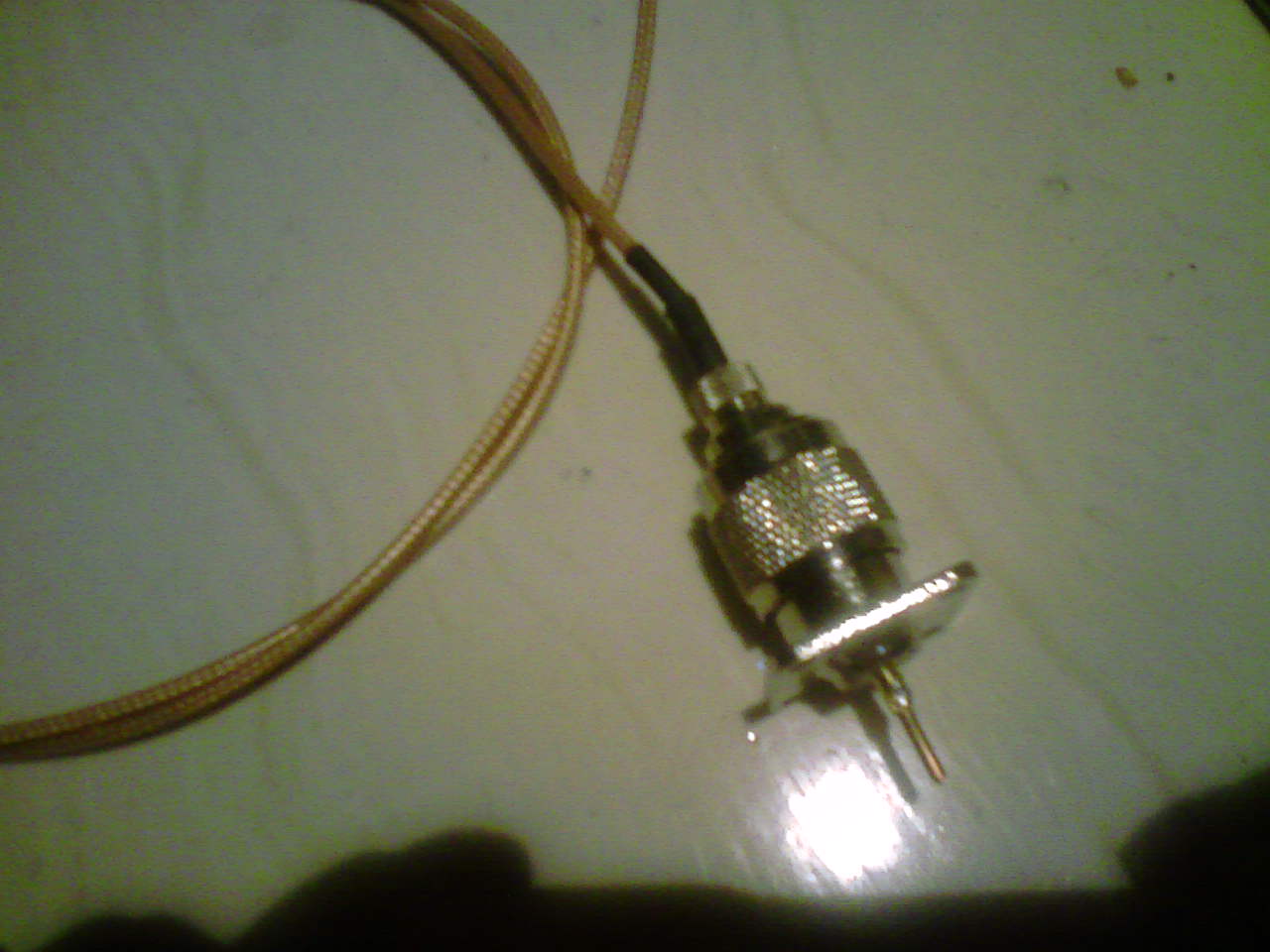

我建议焊接时把馈线接上（不是连网卡的意思），减小探针连接部分的热负荷，怕把塑料部分热化，影响同轴精度。
