手工DIY适合自己的开槽天线

aximpda

。第二次画线：

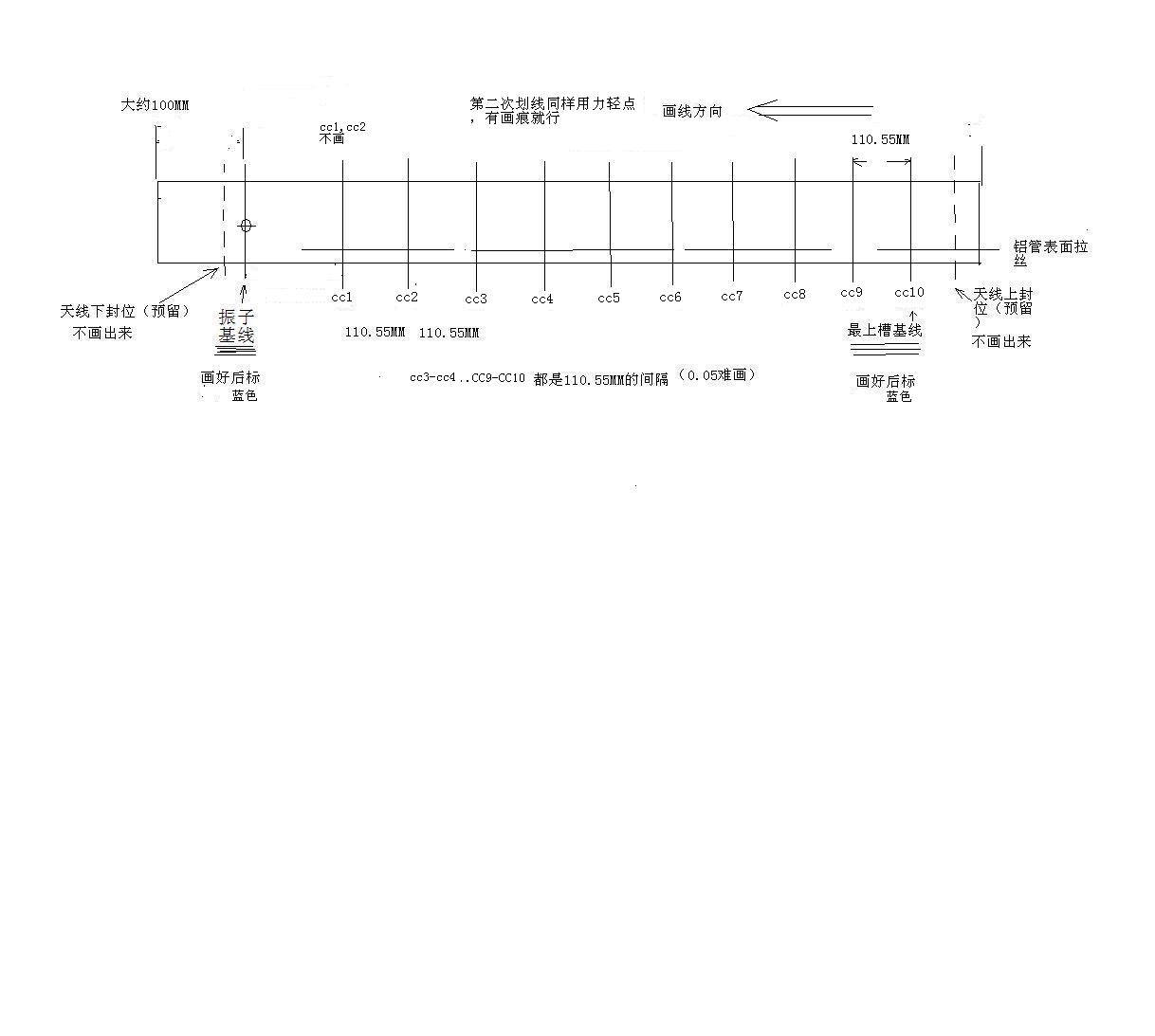

第二次画线要和第一次画线线保持在同一边，必须这样。（我选了一条铝管拉丝纹做参考），画线方向是从最上槽基线向将来的振子安装位方向画，第一次划线图上标C0-C10，第二次图上标CC0-CC10.第二次只画到第八槽基线。

aximpda

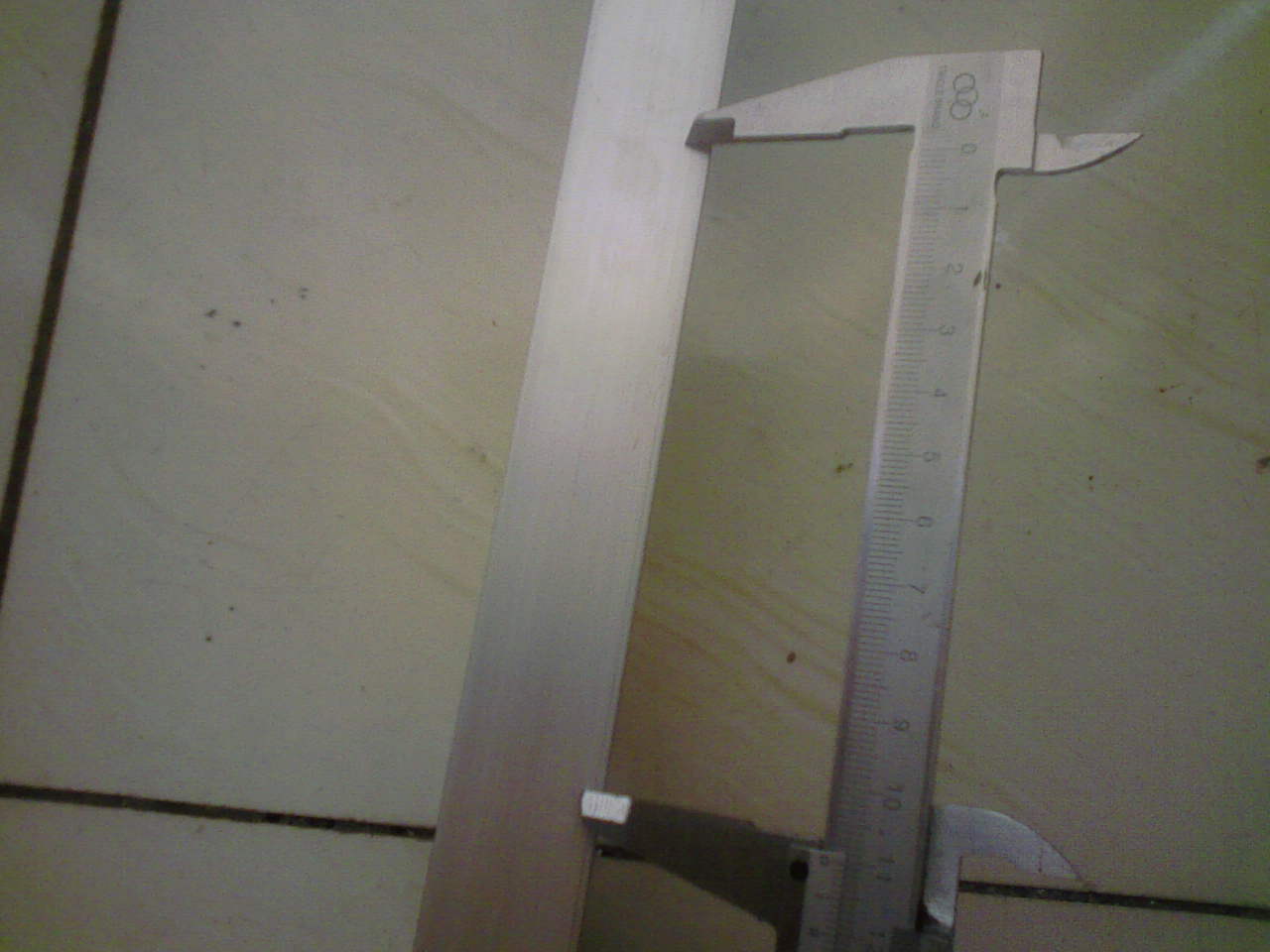

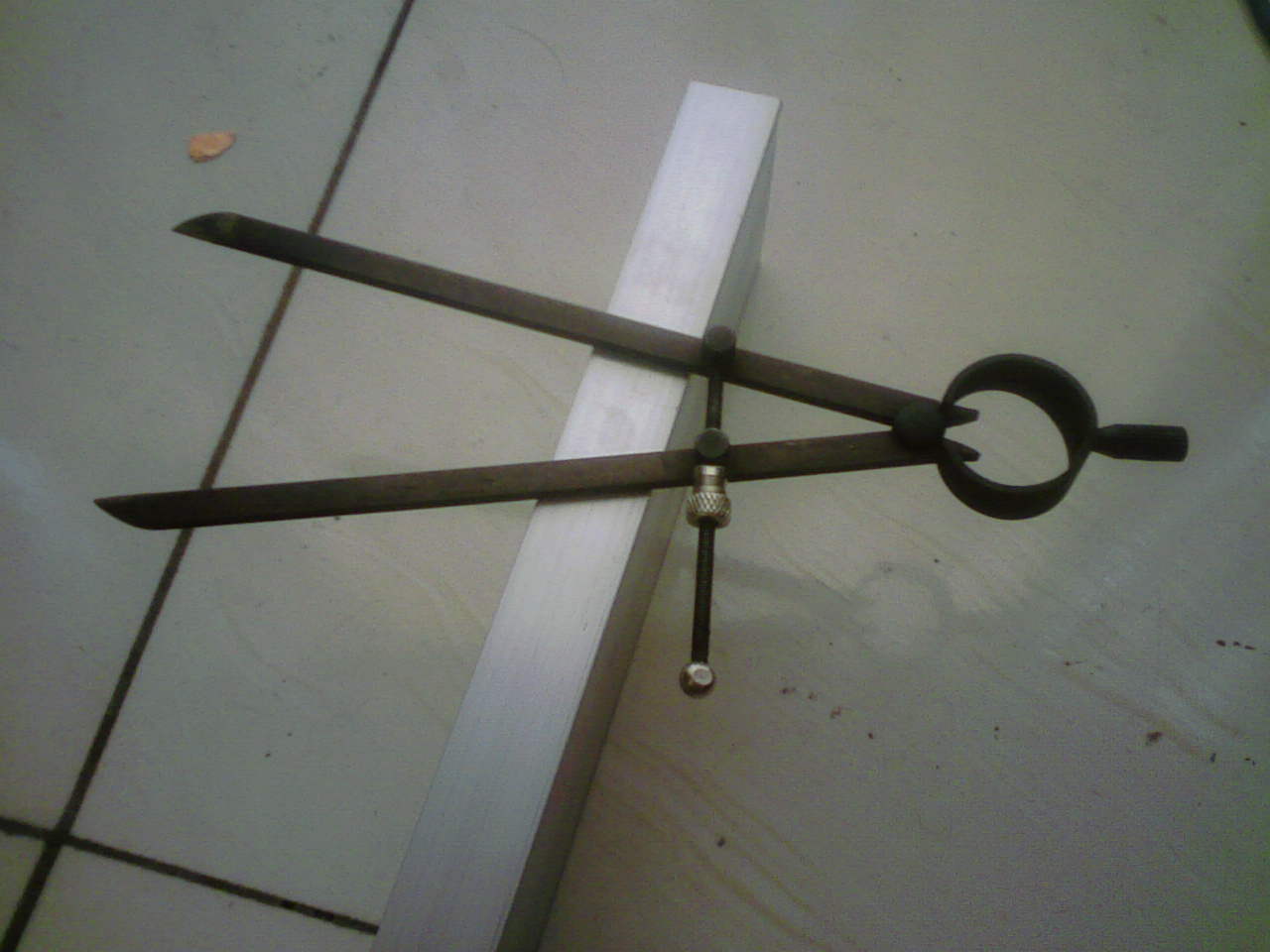

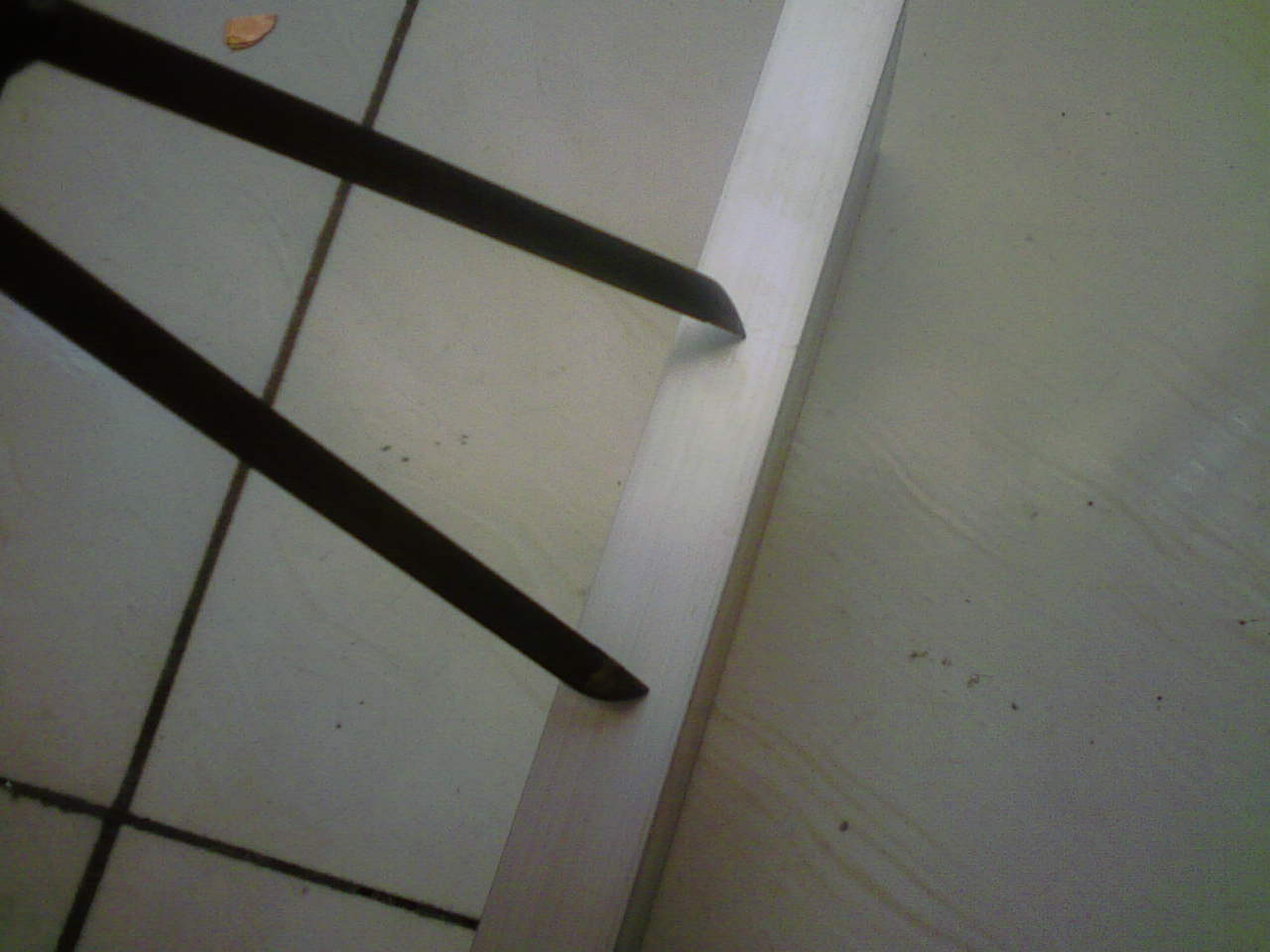

这两次画线我用了画规（铁皮园规），主要是它一旦校好可以固定。再画线时，我是反复在铝管侧面上画，画好后用卡尺卡，再调螺丝，反复数次这个数要调到卡尺卡上埋掉画线，最后才定上这个110.55MM（只能是接近），千万不要相信你就能做到110.55MM，你想一想，”我们的心看到的许多比眼睛看到的要准的多“

aximpda

两次画线我自己重来就没有重合的一次，而且上午画的和下午画的还不一样,在偏离画线基线最远的一条最厉害，有次大到了0.5MM，上午画第一次和下午画第二次偏得最厉害，后来想是因为铝管热涨冷缩引起的原因（这一特点我们后来要用）。
因为我们是手工制作不可能达到心中的数据，这才是科学。

aximpda

第三次画线：
上两尺画线中我们要分类，第一次画线的C1线要留下，C2线也留下，它们对振子基线的偏差很小，我估计都是几十丝内。它们就是最终的第三次画线了，你可以点上画针重画几下。

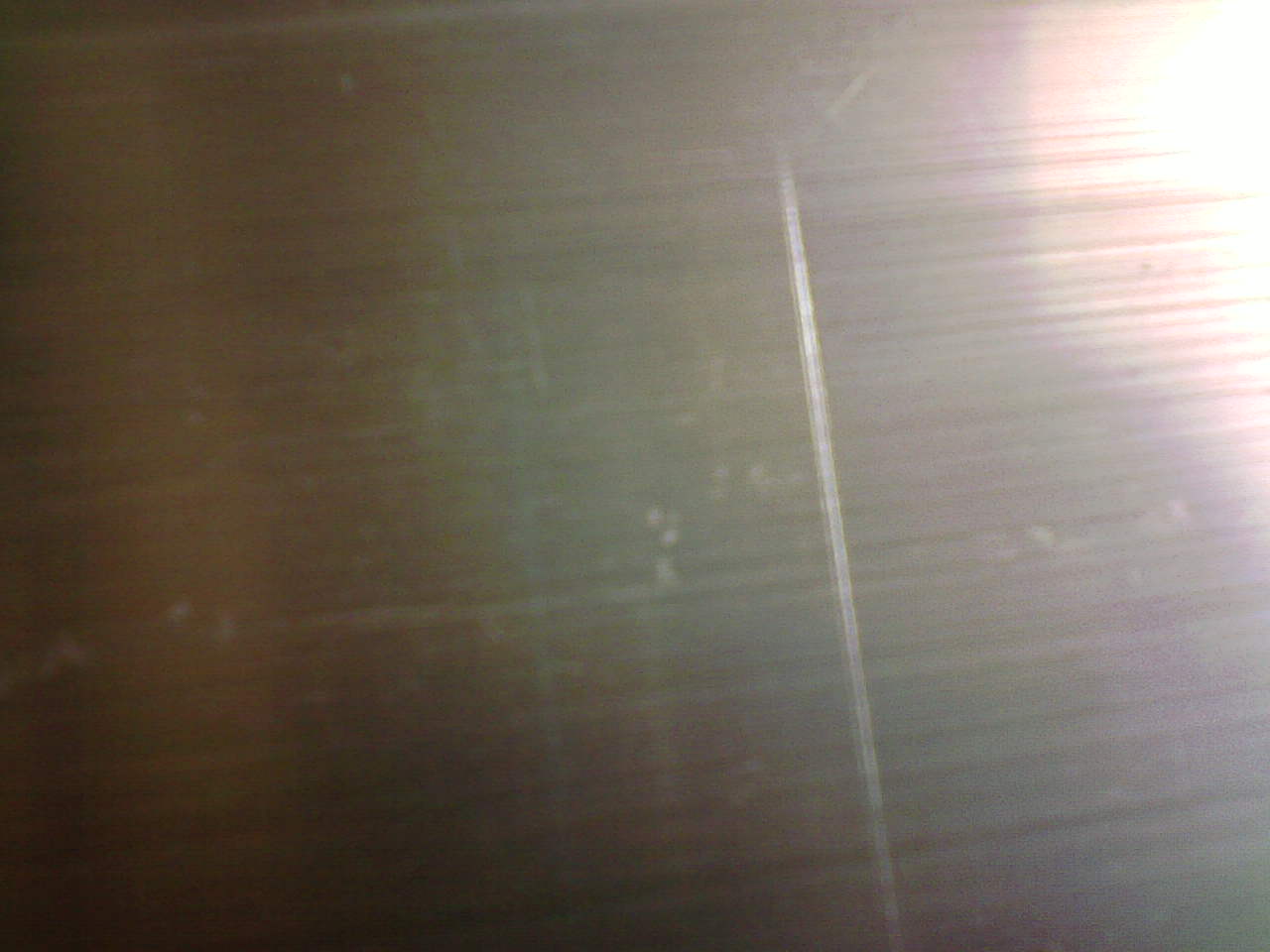

C3-C4,C5-C6甚至C7可能你两次画出来都基本重合，就偏一个，两个画针痕，如果C7-C10不重合，你就用眼在它们的中心分中点画线，这样完成第三次画线，第三次画线，要画深点，它们就是开槽孔的基线（对振子和上封壁，下封壁)和槽孔的间隔线了。这群线的准确对天线的质量影响极大。

shiyizhe

太专业点了吧，很强啊

liyucrk

DDDDDDDDDDDDDDDDDD

aximpda

7.用做好的模版画开槽线：
画好槽位线（共10条）和振子基线（一条）后，我们就开始用（先前开第一槽）做好的模版，像用角尺一样靠住天线铝管胚料两边开始左一个，右一个再左一个再右一个开始刻画开孔的孔线，它将是用小手枪钻钻孔，钻头不能逾越的红线，也是将来用锉刀修边的边界线。这道线就一次画成，用画针靠再模版上用力画。
  画开孔线，除了把模版窄边靠紧铝管窄边外，就是还要把模版开槽空中心线（我们先前再模版上刻画的标记），对准铝管上的槽位线，这个只有用眼了，本人左右视距不一样（0.2，0.5），所以我还要闭上一只眼来对。
至于开槽孔最上一孔是开左面，还是右面，这个不重要，看自己心向那边了，我喜欢过一位左姓女子，也认为左姓族人不多,英雄多（左良玉，左宗堂，左权。。）。所以我最上一槽，开向左边，这样可能会少些失败吧，第一孔对天线面板垂直中心线成左乖离。

aximpda

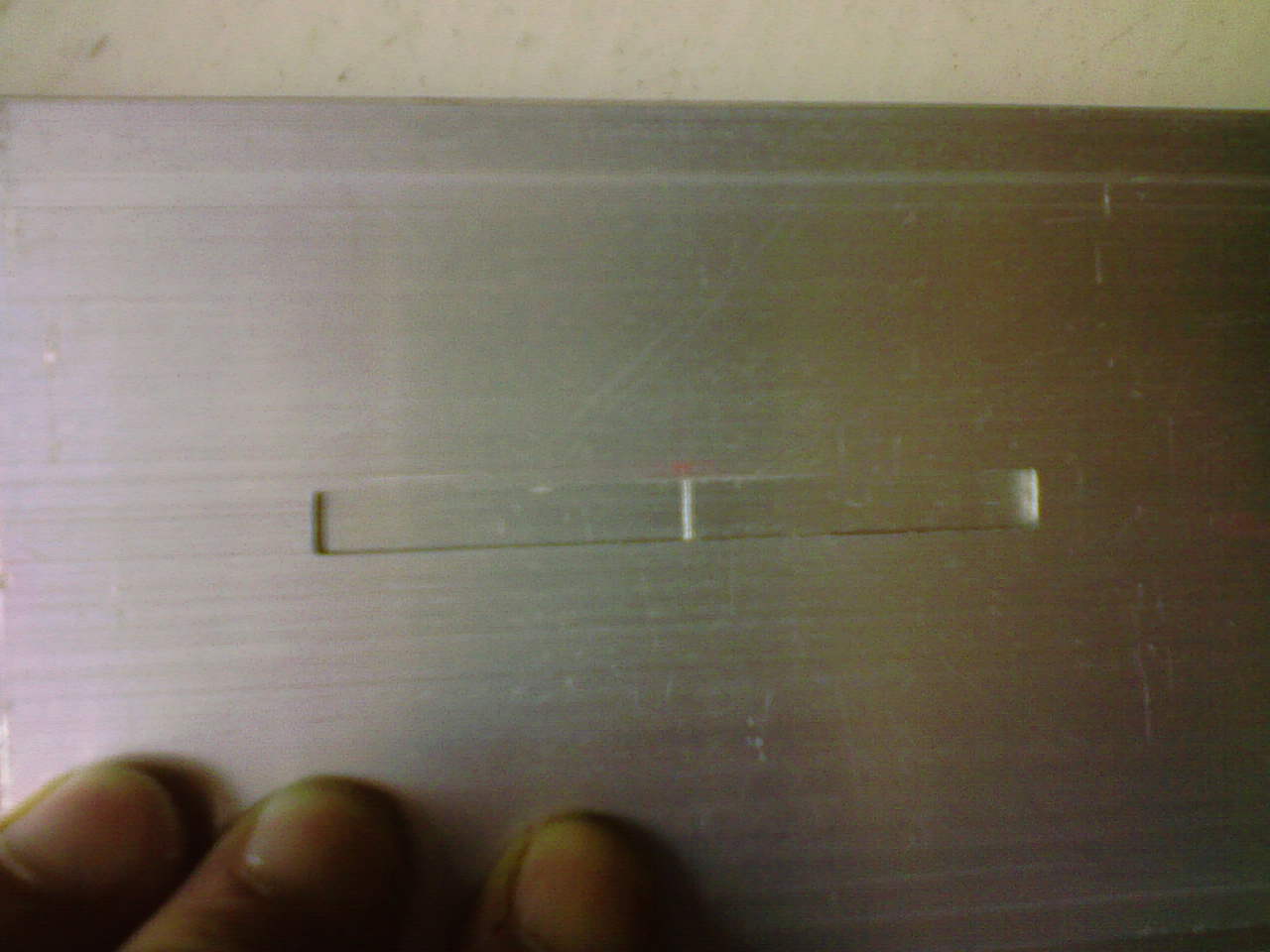

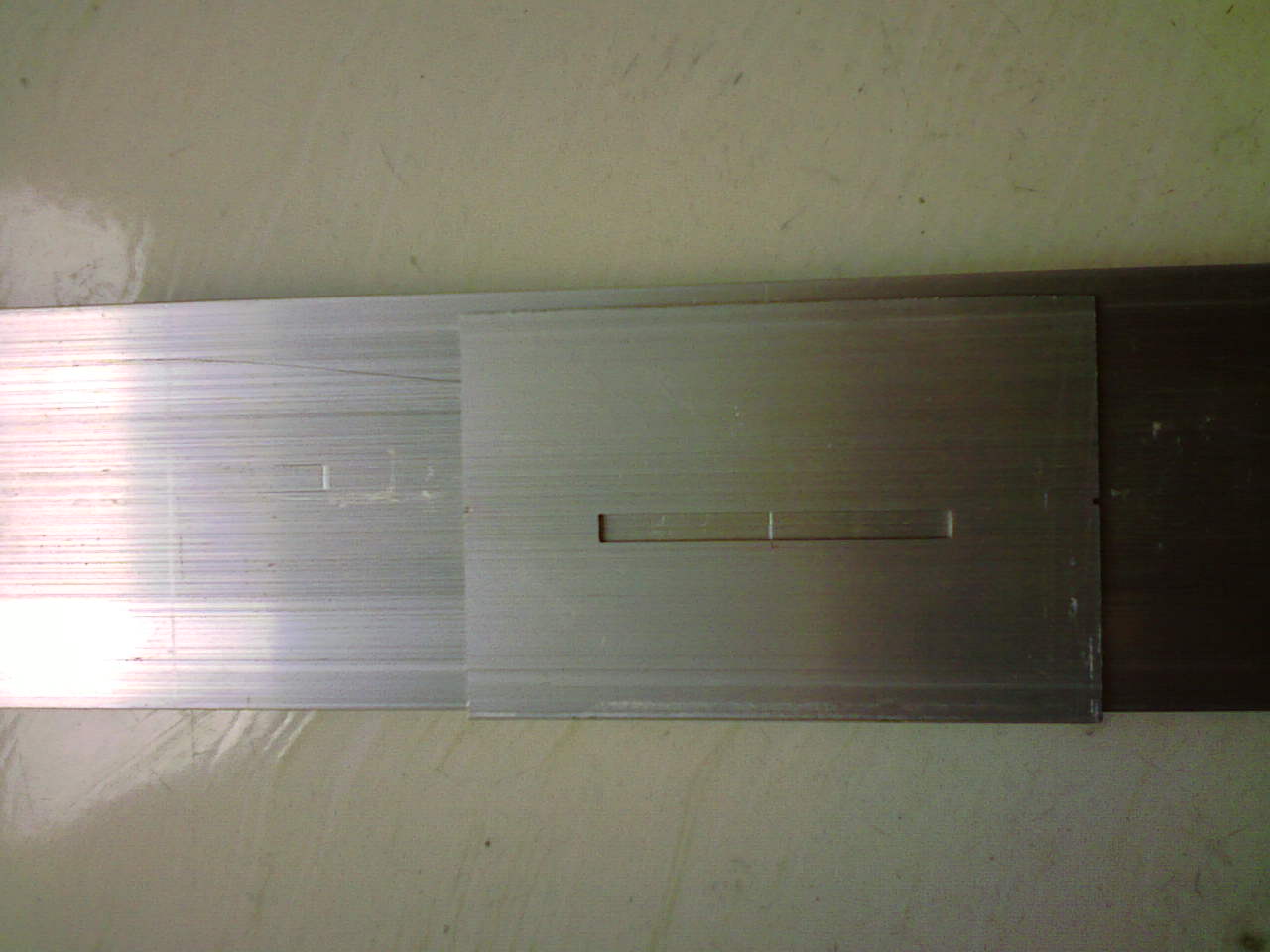

模版上开槽空很细，我为了照出效果，红笔填了一下。

aximpda

8.电钻开槽：
  (1).画完了所有的开槽线，自己线检查一遍，看看是不是左右间隔对称，再用卡尺量一下，如果有大错误，你还有机会，如果画线很差，不要紧，你可以再想想办法，铝管的另一面还可以画一次。手工开槽单面可能好开些。
开槽前我们对开槽天线有了一定的认知，知道它和其他类型的天线有大不同（我没有用上下反射板来称上封壁和下封壁），在开第一槽时我们也认识了手上材料的一点特性（有点硬，严格说是有点脆性，由回收易拉罐，等做成），材料薄（1MM），材料薄对我们使用锉刀有利，但对电钻开孔很不利。电钻开孔不是目的，只是必须过程，如盗墓的挖洞，只是为取宝。
这样我们必须在开槽空要镂空的部分上打样冲坑，如果你这样开打你可能立马发现，铝管壁在跳动（1MM厚，宽74.1MM），用大力可能会引起型变，这样，WG内高会再加工后变化。。。。。
  我们在打样冲时，在铝管中间要垫上一点东西，木块，铝块。。。都行，但要保证放得进去（不太费力），可自由移动。

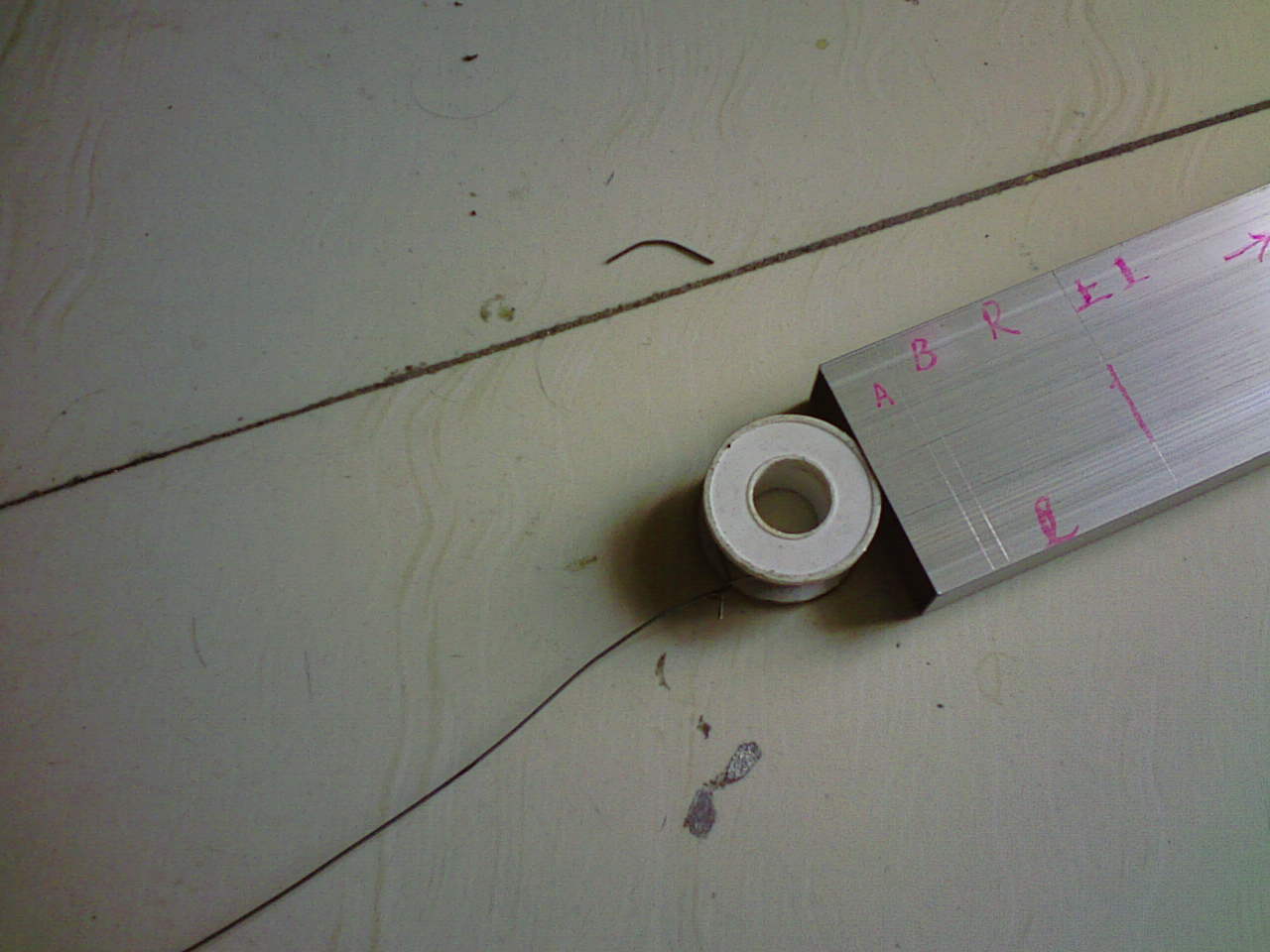

我自己用了一块焊锡丝的卷盘。如图。我自己的铁丝比较粗，可以推进去，距铝管壁的间隔是用割纸刀修出来的。

aximpda

(2).先钻2MM的孔，再钻4MM的挖孔：

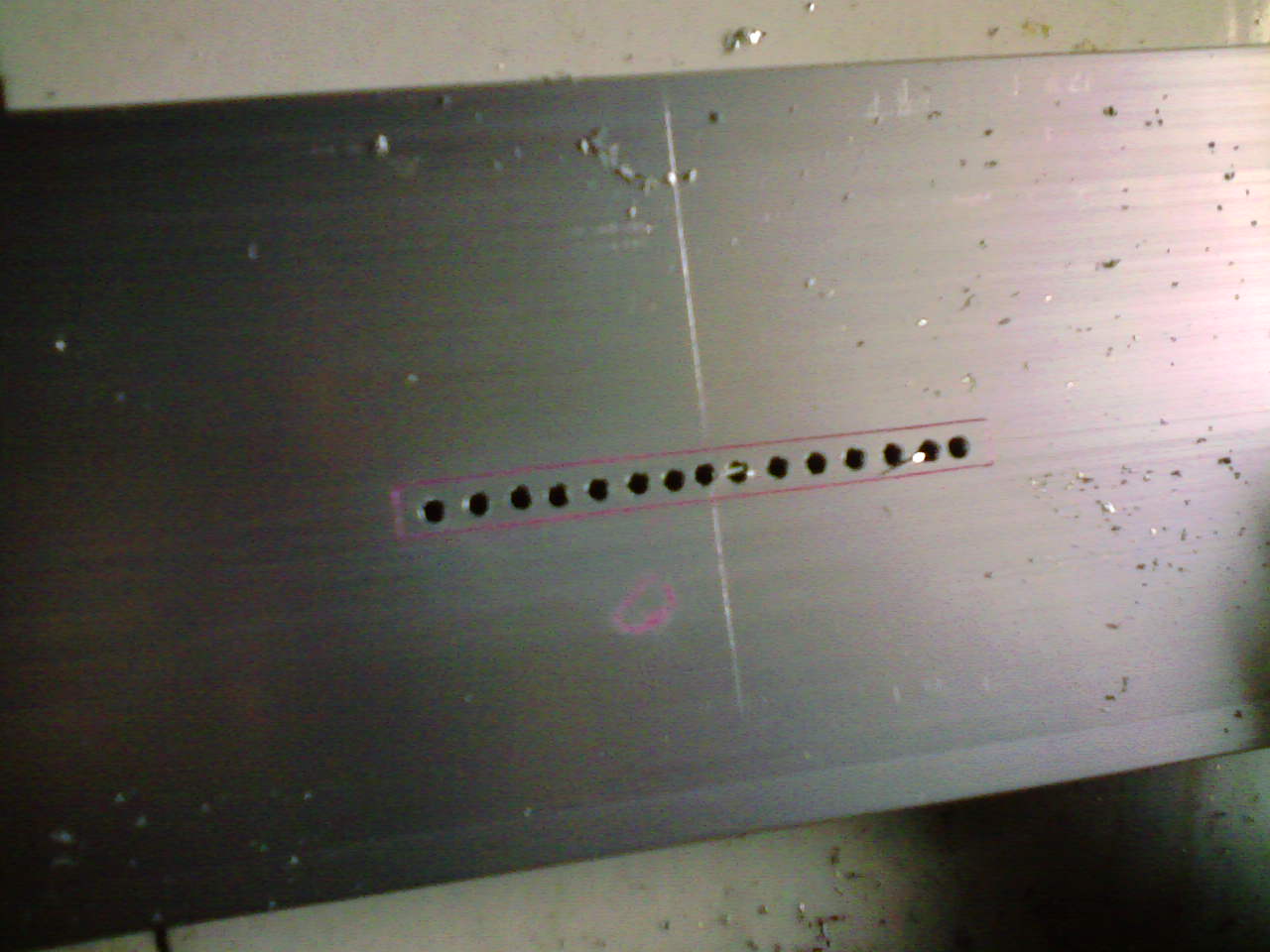

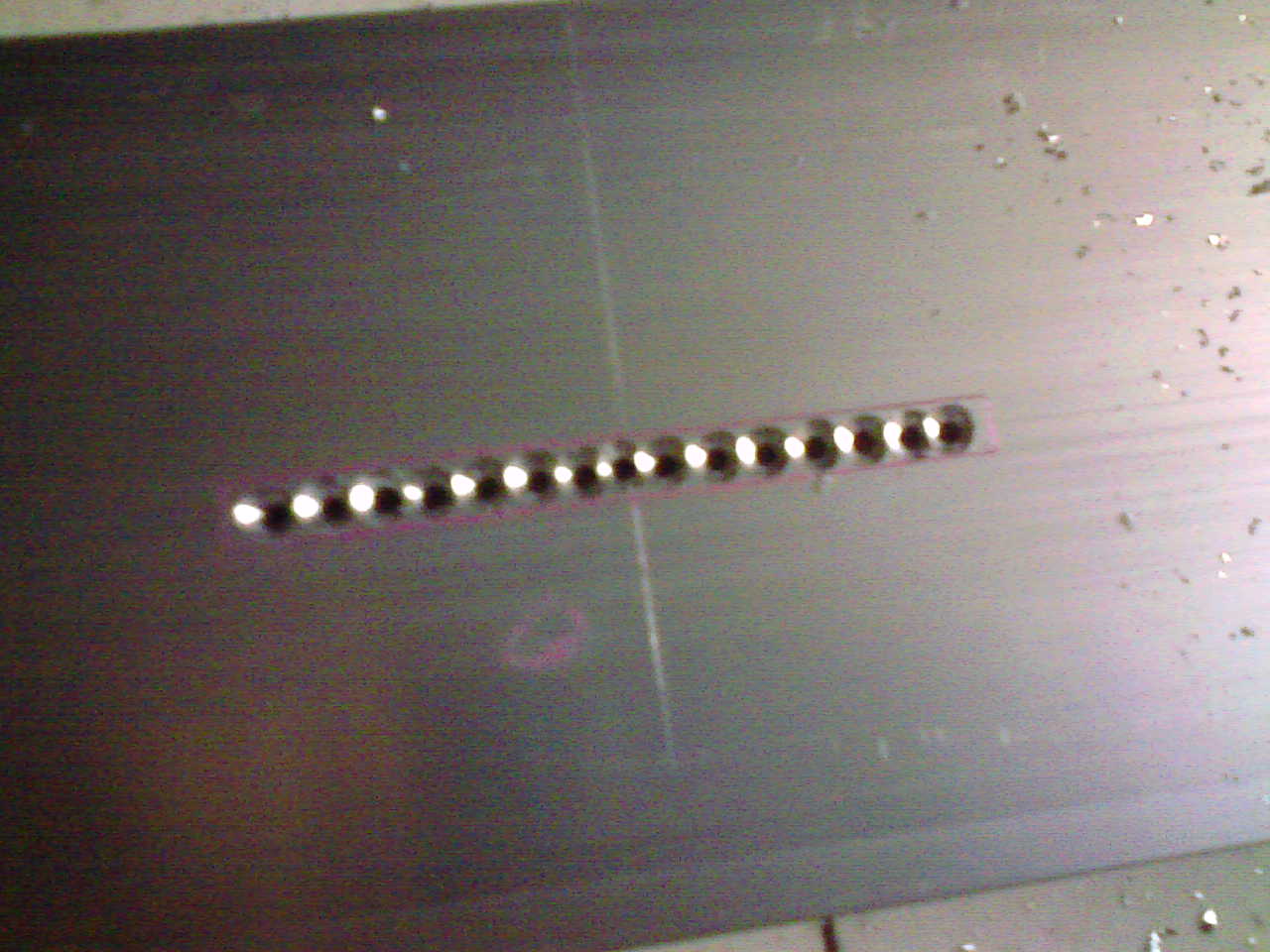

再开槽线内中央，打一窜样冲坑，是防钻头滑动，这一窜小坑打好后，你就可以钻2.0MM的孔，钻完后，换上钻头钻4MM的孔，4MM的孔不要一次钻通基本上是挖和镂，这可能已经违背了用钻的规范，但好在铝合金没有那么硬，我没有断过钻，但这个原则要遵守2.0MM钻穿，4.0MM的镂钻，钻穿孔注意不要用力太大，出现过钻（钻头打到下面的管壁，破坏管壁的光滑度，是做波导大忌讳，漫反射不是我们需要的）。
如果，你自己对钻技娴熟，你也可用5MM钻头，甚至5.2MM，一次钻5.2MM更好，但大原则要遵守，不钻过线，不穿到下面管壁。

aximpda

这几天也够忙，一边上图写东西，一边又锉几下开槽天线，昨晚，搞到了3：40，总算干完了粗活，先在我正用它给各位上帖，我昨夜装上一个振子，对了一下角度（手抱天线），我已经知道，它超过了14DBPCB（垂直方向），我心里是很高兴的。
