更新长城阵列和叠双菱组合继续上图

zyf51998

这是叠双菱用的,本来是12mm的铜管,在下部被我打磨到10 mm,没有攻丝器具,只好再磨了两个槽口,好用卡子卡住

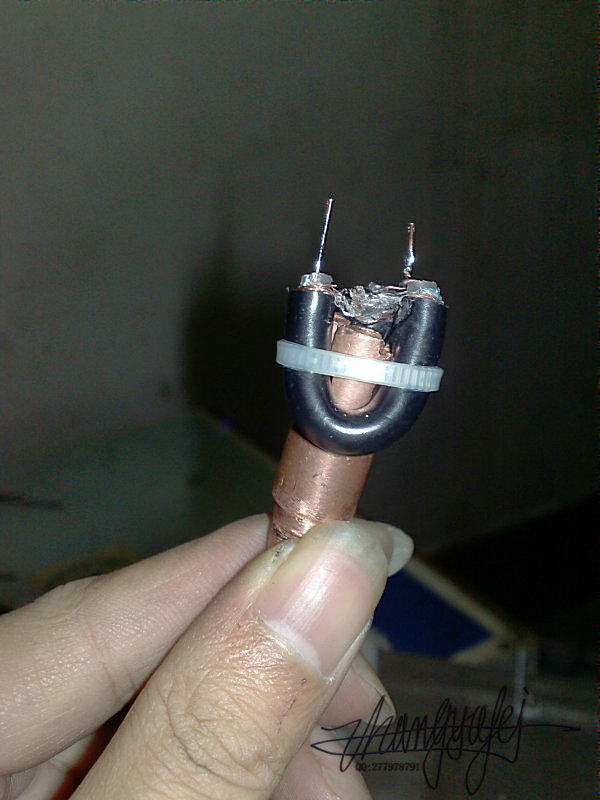

这是长城用的巴伦

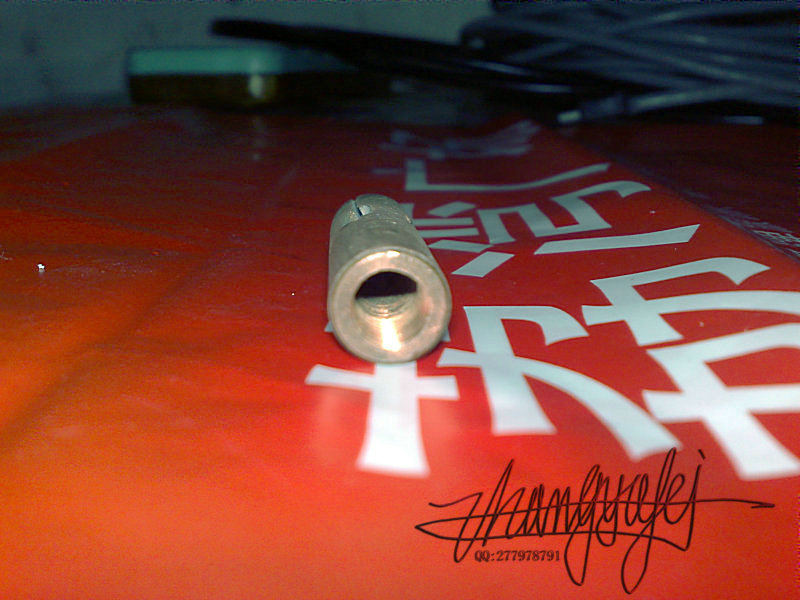

这就是用来卡叠双菱的铜管的

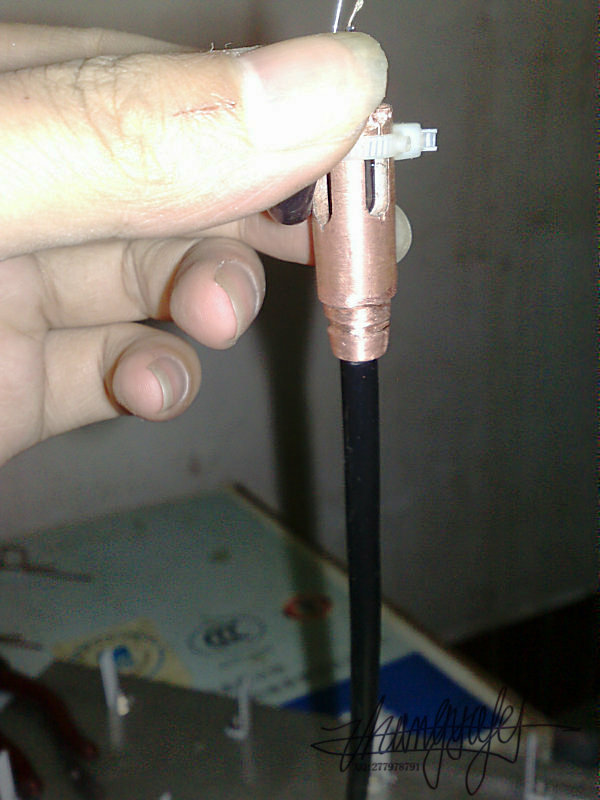

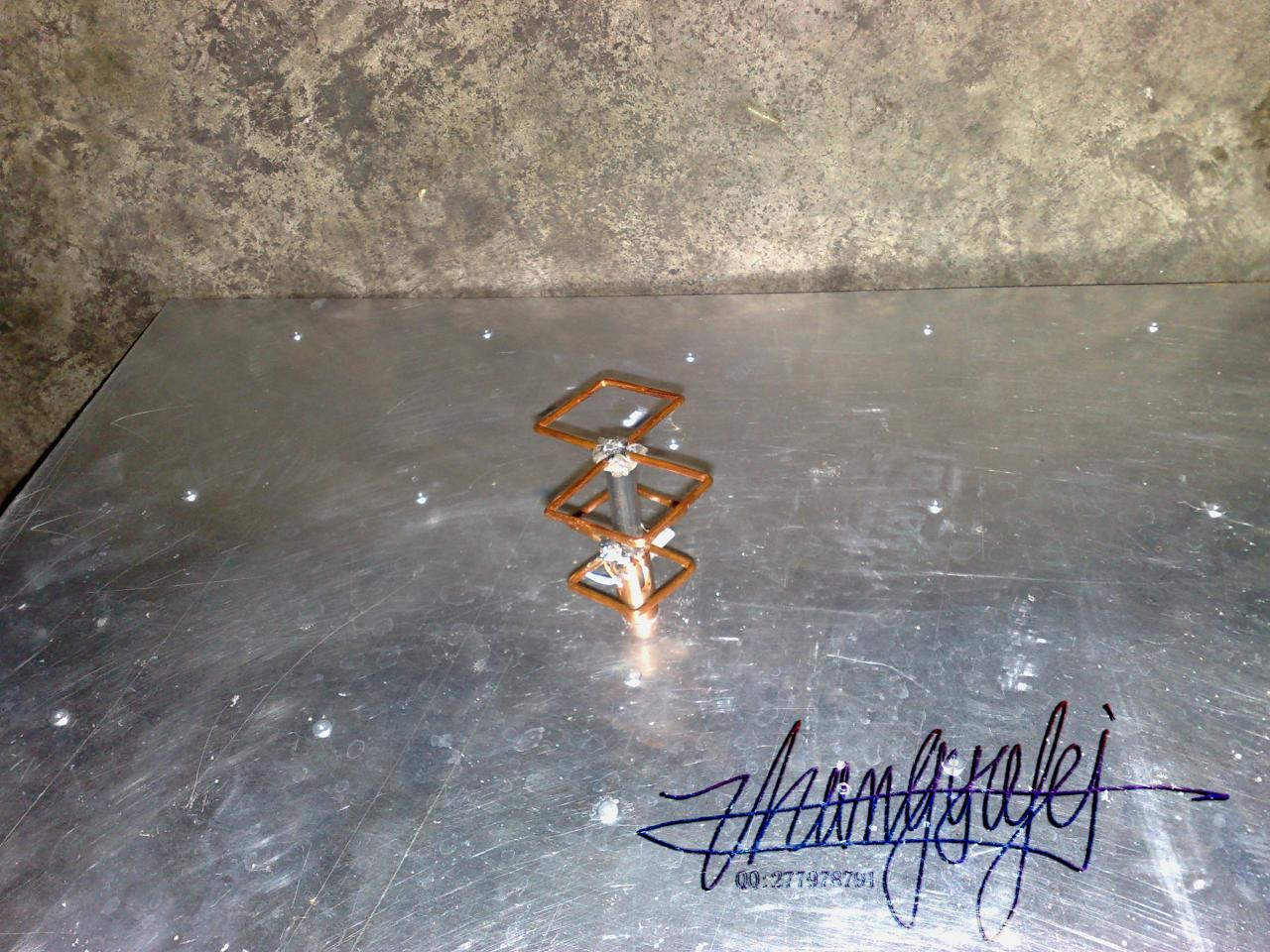

卡好后就是这样了,有点松,准备加个垫圈就OK了

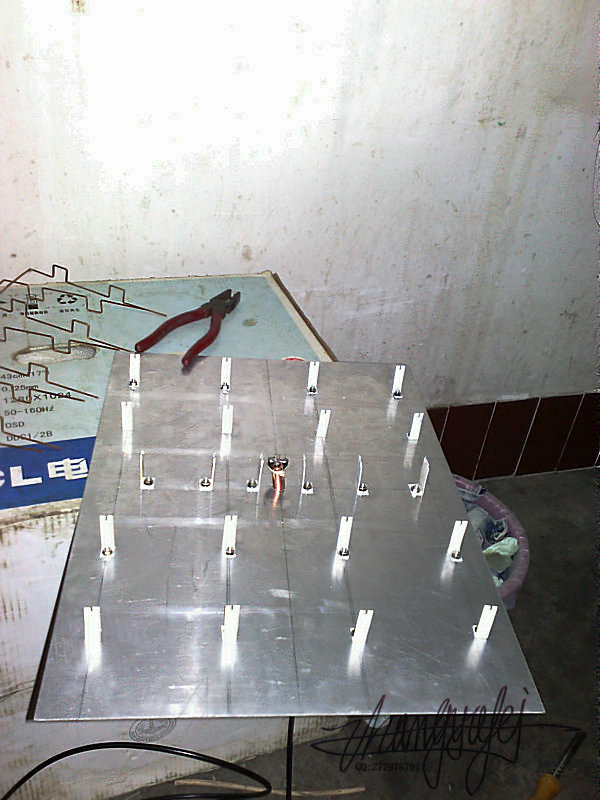

这是长城用的背板和做好的撑角

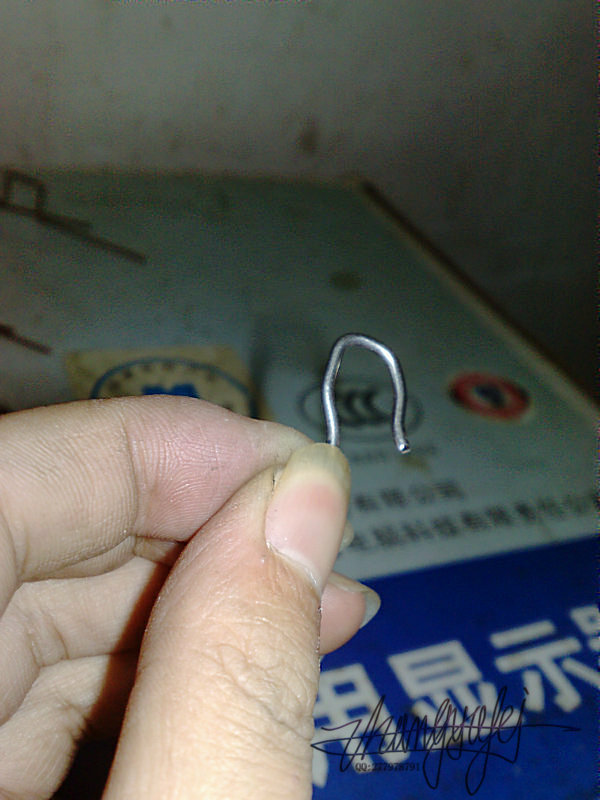

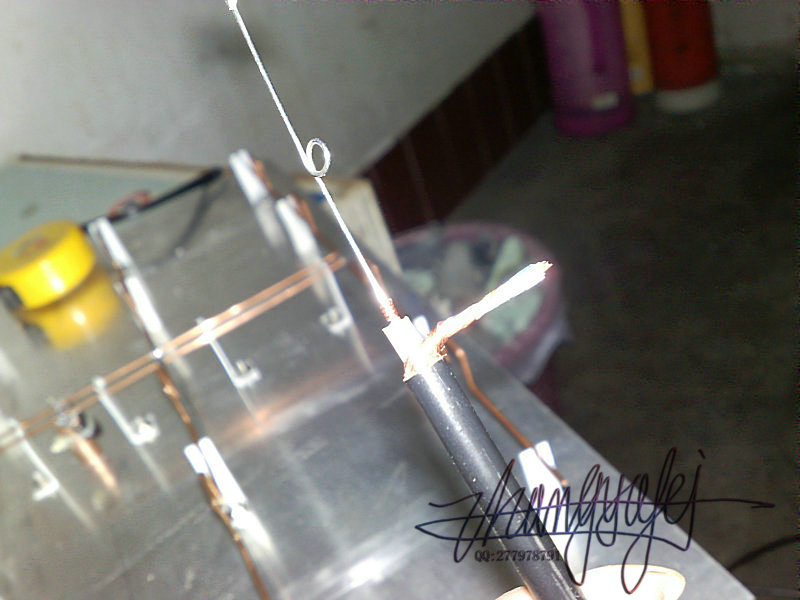

这个没办法,找不到下图用的接口,只好用个别针弯个接头

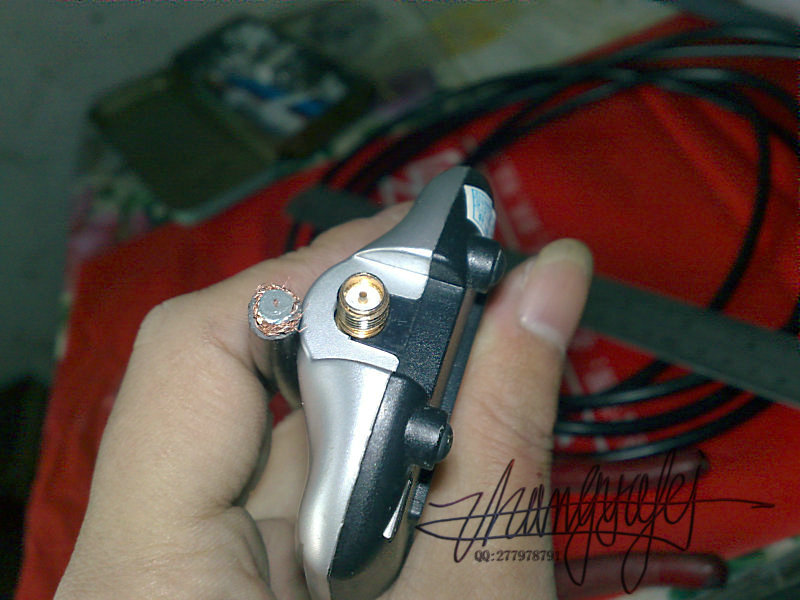

就是这个接口,找了一天没找到.

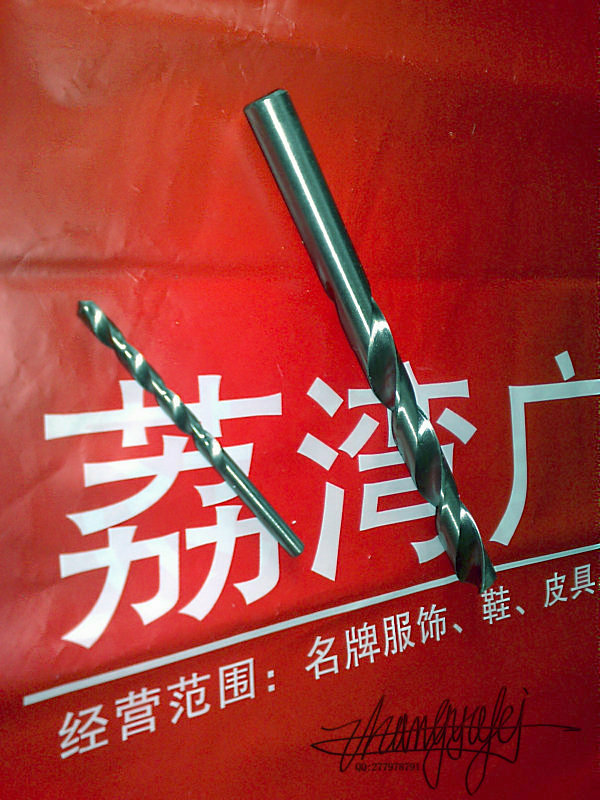

这是用来打背板孔的,大的用来打铜柱孔,刚好10mm

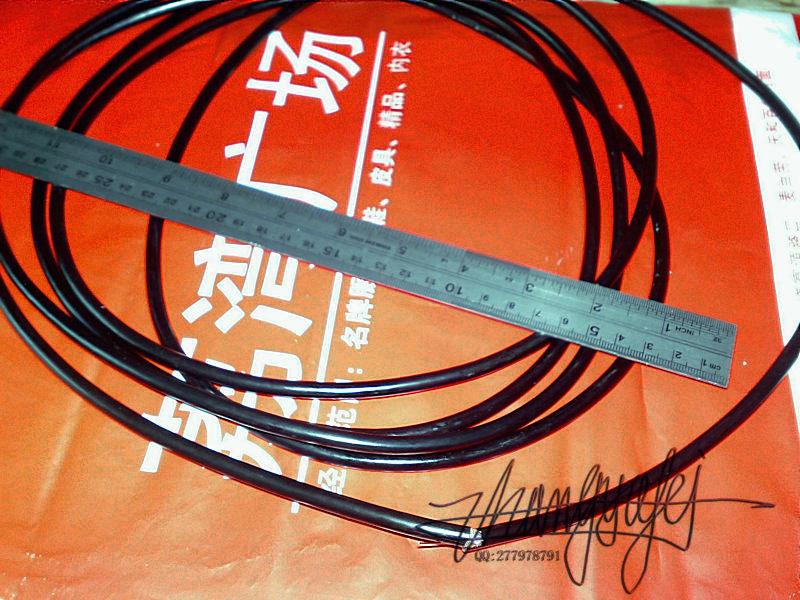

这是馈线,极水的那种,没办法,也是没找到,用短点,希望有点效果吧

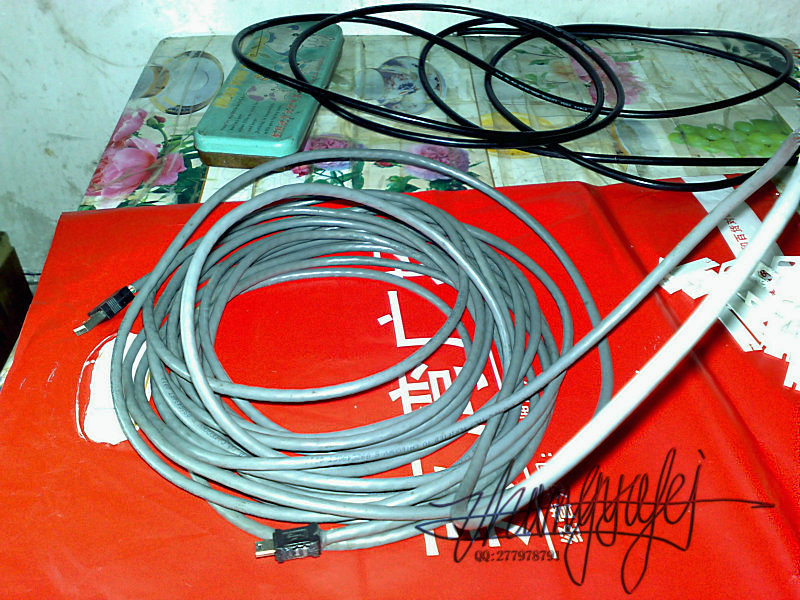

10米USB线,完全可以胜任

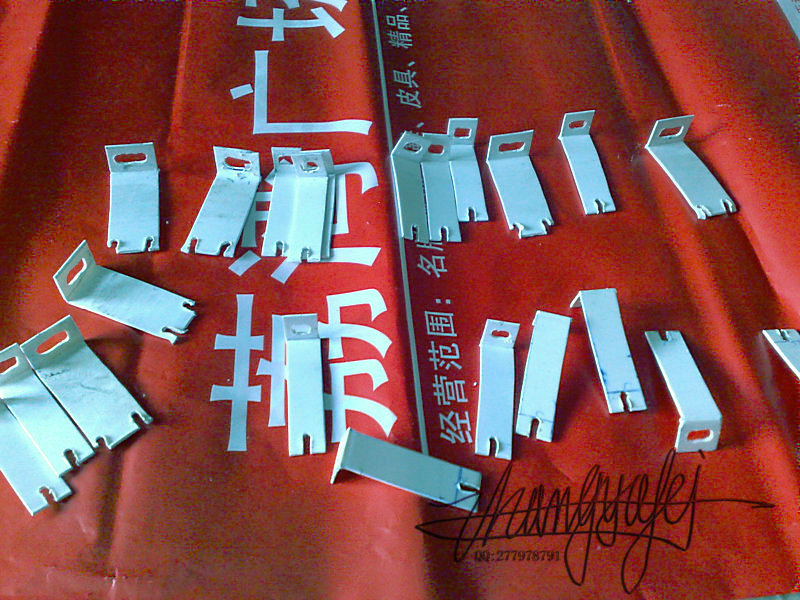

这个就是长城用的撑角

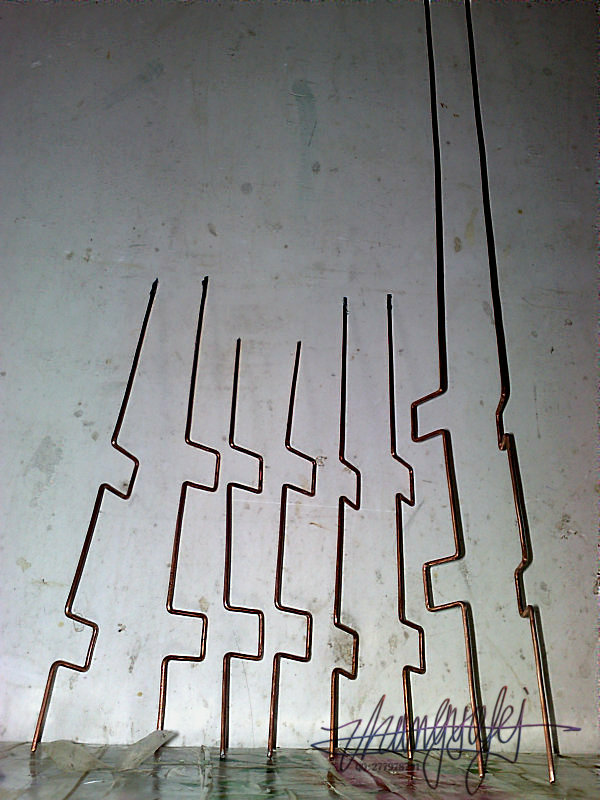

长城用的铜线2mm粗,精确度最少0.5mm

长城撑角的孔就是用这个点点铬也来的

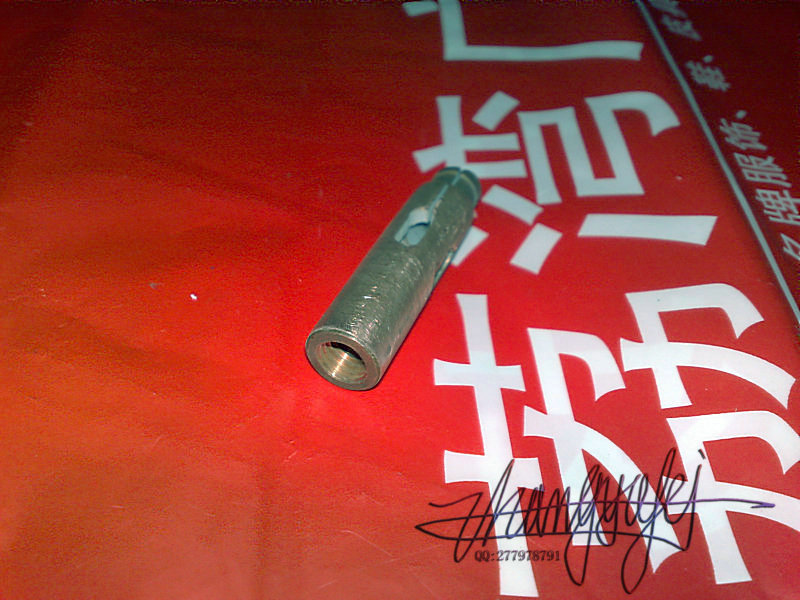

这是叠双菱用的铜管

来个侧面的
只到这里了,因为用长城测试没什么效果,用叠双菱测试也没效果,不知原因在哪里,我是分开测试的
我想问下高手,原因在哪里?为什么没效果,是我的馈线太差吗,但我只用了70mm左右的馈线啊,
还有如果我将叠双菱和长城阵列天线组合在一起,是组合在同一边好,还是正反面来做比效好?还有如果组合的话,接线该怎么接?
因为我准备在网上买那种比较好的馈线,再试验一次,希望效果会好,并且准备再做个缩短型3D角反射器天线,用长城天线找信号,用缩短型3D角反射器天线增强信号,到时货到了试验成功再上图吧,以上问题望高手能做个虚拟的测试图和告知组合在一起的接线手法.

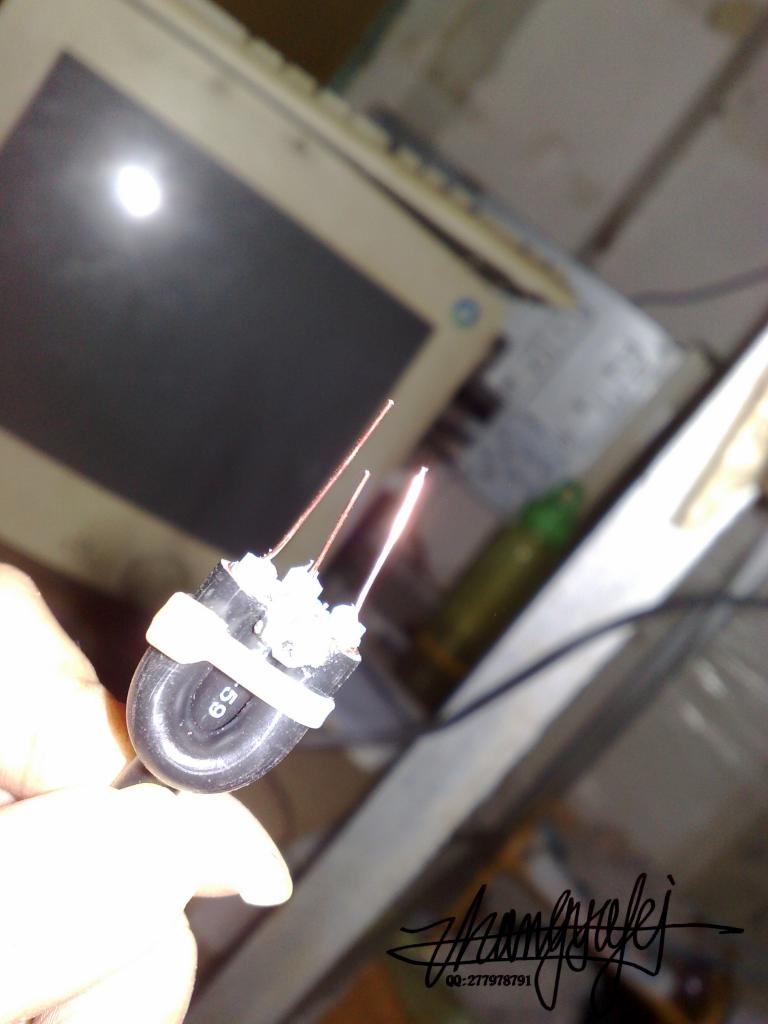

这是后来做的长城巴伦

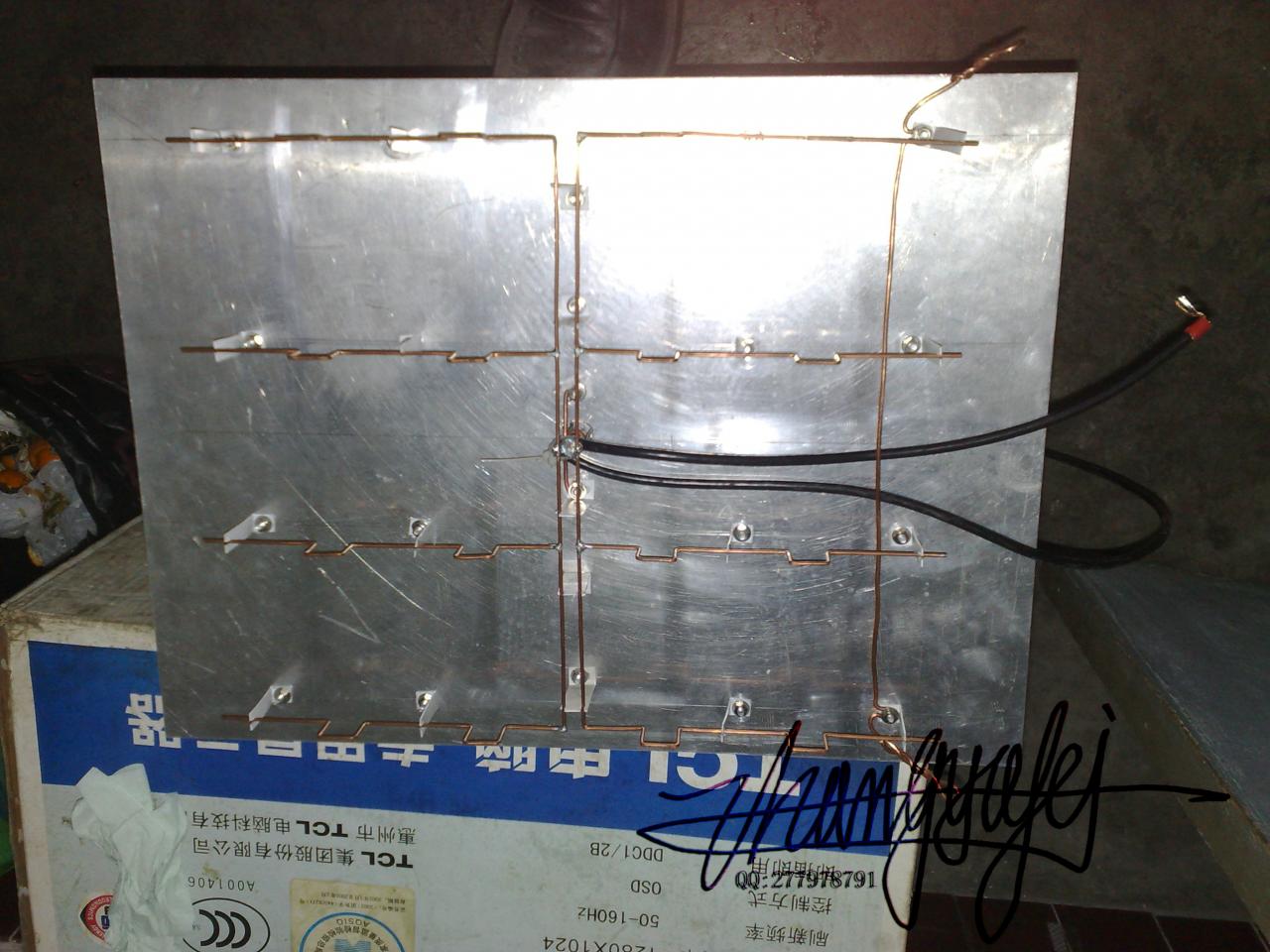

成品正面图,大家有看到两根线,一根是接长城的,一根是接叠双菱的
成品背面图



































这是侧写,长城和叠双菱的组合

到底谁最劲,等我的馈线来了,再作测试

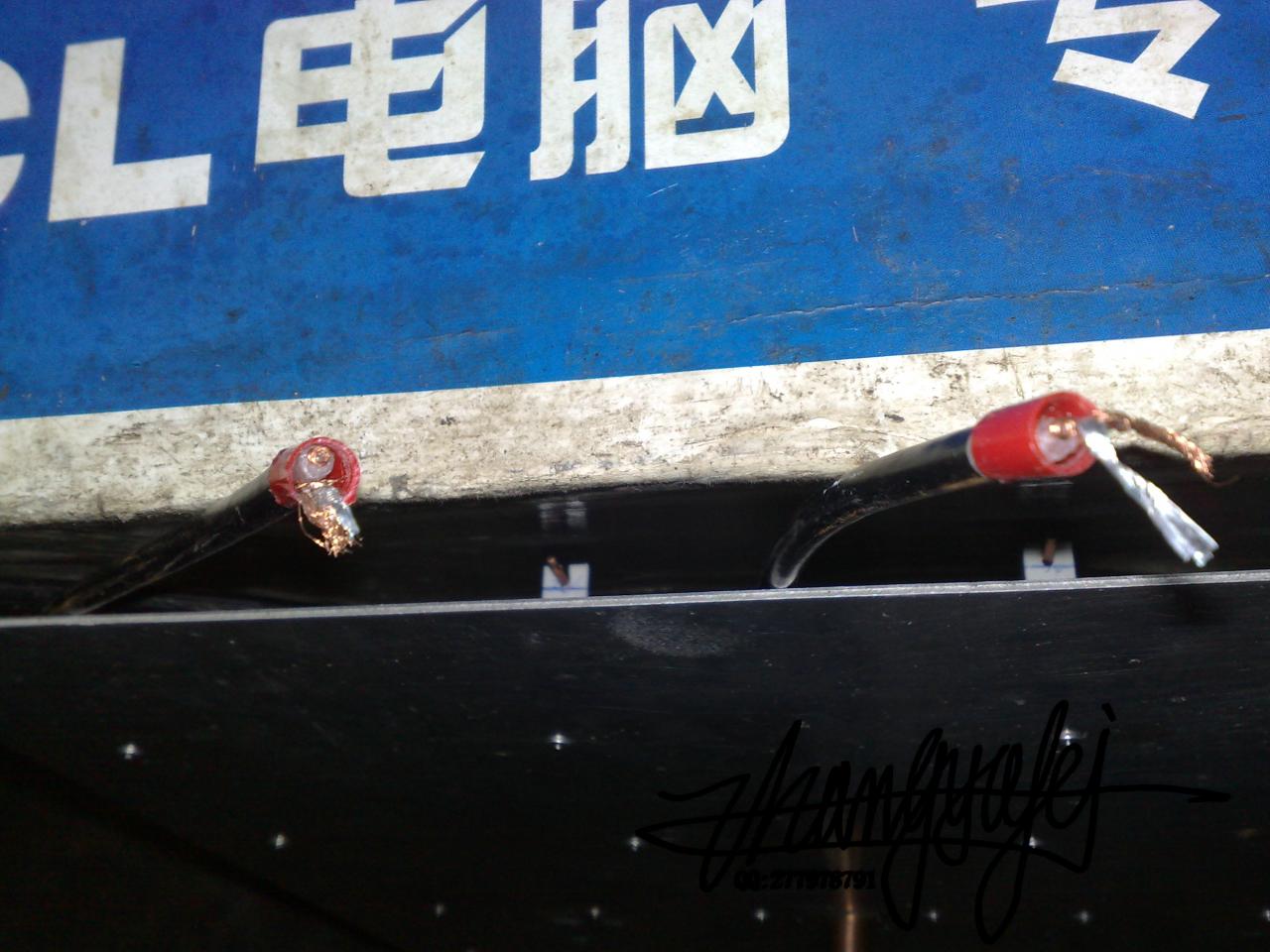

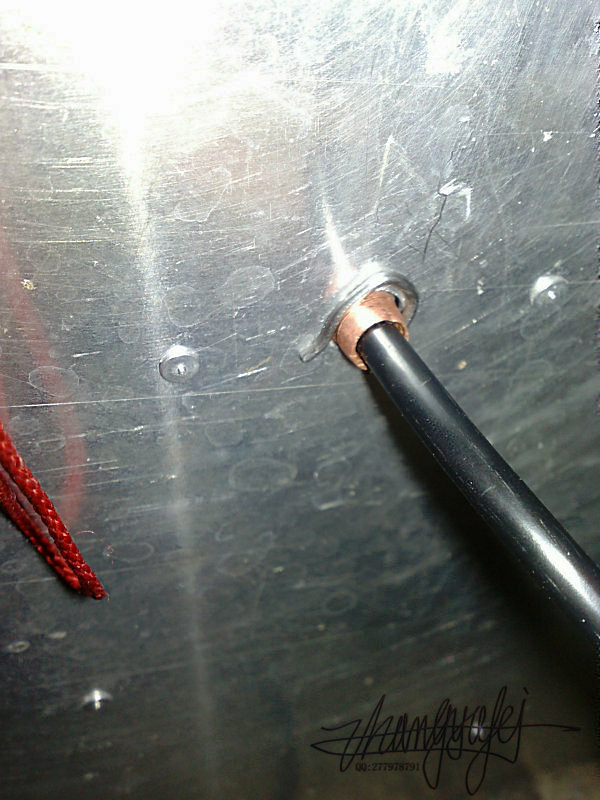

接头也找不到,只有这样暂时用下了
今天做了个简单的测试,较果也不理想,谁能告诉我问题在哪里?
如果将长城和叠双菱放在同一边呢?结果会怎样?如果将长城和叠双菱的线焊在一起,结果又会怎样?我想一般做长城的背板都比较大,单一的长城又有方向性,如果在背面再加个长城或叠双菱,就解决了方向性的问题,两边的信号都可以接受了,有切换器麻烦了点,是否可以将馈线焊在一起,我是新手,那个模拟软件还是学习中,所以希望能有人帮忙解决这些问题,先谢过.

pprain

我做的长城好难看......

w800c.net

强人   牛物

pkoman

问题就是出在你没有接头吧

likezhen

是啊，也应该现点精彩的东西出来，不要老说“无线有你更精彩”。

likezhen

叠双菱和长城在同一块板正反两面上？不见叠双菱啊？

youran1969

没有完成吧好像好复杂

lqhp

楼主好像是广州的，那馈线不用在网上买，你星期六或星期天去“将军东”二手电器城就有很多好馈线啦！
还有你那个巴伦中间怎么偷空了几道，这样应该会影响它的阻抗吧

nokia_1600

无线有你更嬲噻

ann01

无线有你更嬲噻
nokia_1600 发表于 2009-11-27 00:35

    我晕 这是啥米意思？ 这句话都成了灌水专用名词了 。。。。


楼主还是配个SMA头子在做测试吧，那个别针不好用的

wildwoif

坐位等图~~~

likezhen

顶一下，等楼主的试验结果。
