全金属狂潮——58#追加最新改良方案+五单元鱼骨八木完工+激情系列鱼骨八木振子的接...

rx1698

ChowLiang 发表于 2014-12-3 16:44
两位大师交流天线ＤＩＹ，笨人受益匪浅，谢谢。
尺有所长，寸有所长。
“圆的东西不好钻孔， ...

大师不敢当啊，只是制作时获得的一点经验，共享一下，两个有源振子中间距4MM，接线就要特别注意，将屏蔽层割一圈，留中间信号线0.5MM长有胶，焊在有源振子上，另一个振子用一根小于0.5MM的铜线焊好，两个振子安装在主梁上，间距量好后用502粘住，再将铜线剪到尽量短，焊接到屏蔽层上，这样就OK了，为什么要用0.5MM以下的铜线呢？因为小于0.5MM在这个八木上是不能当振子的。我钻床和铣床都有，就是觉的圆管太长，钻孔时移动管子后怕两排孔不标准，不是间距的问题，是上下两个孔平行的问题，我发现钻穿管子后，下面那些孔会有点不平行。

ChowLiang

rx1698 发表于 2014-12-3 20:47
大师不敢当啊，只是制作时获得的一点经验，共享一下，两个有源振子中间距4MM，接线就要特别注意，将屏蔽 ...

回大师帖。
大师谦虚了

“我发现钻穿管子后，下面那些孔会有点不平行。”
从金属加工的实际工作中讲，阁下遇到的现象也是普遍
解决的方法，多种多样，
用铣床的分度头夹具，上下两侧划线，打样冲眼，上下分开钻，
先用小钻花钻，。。。。
钻头的切削刃，根据实际，特别的磨砺。。。。。
钻床的转速，进刀的缓急。。。。。。
冷却液的使用。。。。。

希望，笨人不是班门弄斧，
也不是，忽悠加误导

ChowLiang

rainfly1981 发表于 2014-12-3 19:22
我二次打孔就是这个办法。

谢谢回复
还有其他的方法，
烦请大师移步，回看５０楼

rx1698

ChowLiang 发表于 2014-12-3 21:14
回大师帖。
大师谦虚了

你说的很专业，我只是偶尔用下这些设备，业余的，学习了。

ChowLiang

rx1698 发表于 2014-12-3 21:25
你说的很专业，我只是偶尔用下这些设备，业余的，学习了。

无线网络论坛友，
弟兄相逢乐悠悠，
闻道先后术专攻，
共同进步八仙游。

rainfly1981

50#方法不错，专业钳工几段？

ChowLiang

rainfly1981 发表于 2014-12-3 22:12
50#方法不错，专业钳工几段？

惭愧，
非论证，无证书，不外行而已

rainfly1981

ChowLiang 发表于 2014-12-4 07:53
惭愧，
非论证，无证书，不外行而已

看了你和rx1698的交流，受益非浅目前对此款八木再次改良，“摒弃AB胶版”的有望明天出炉。

ChowLiang

rainfly1981 发表于 2014-12-4 09:34
看了你和rx1698的交流，受益非浅目前对此款八木再次改良，“摒弃AB胶版”的有望明天出炉。

谢谢回复
届时，
报到学习

rainfly1981

ChowLiang 发表于 2014-12-4 10:19
谢谢回复
届时，
报到学习

对振子的接线改为以下方式。按
rx1698 新的方式办理

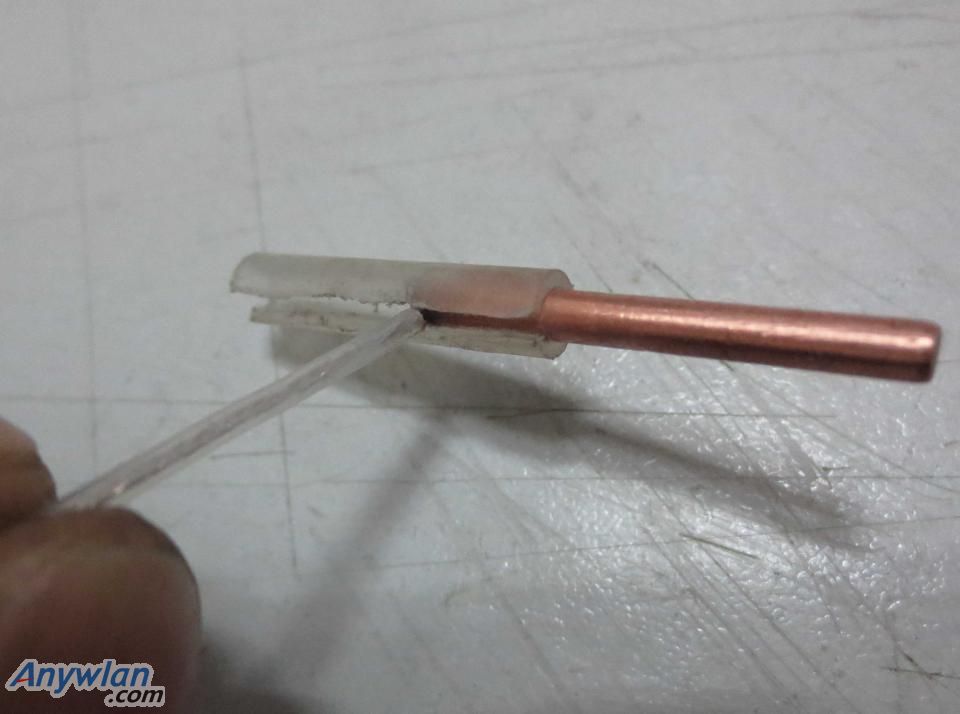

1、振子接一段0.5mm的铜丝

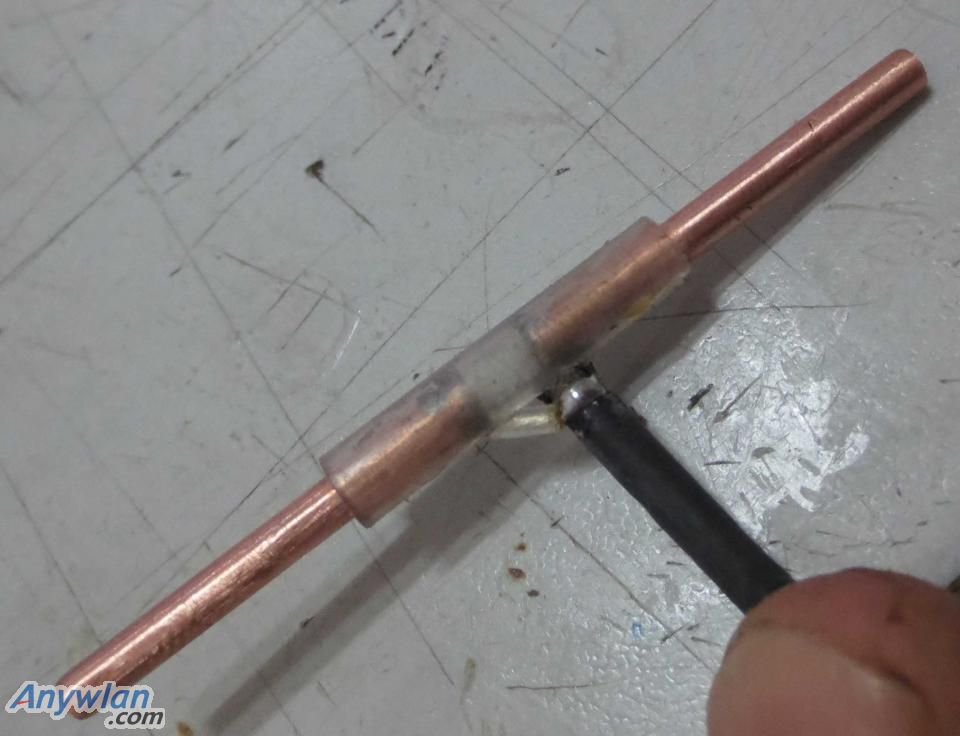

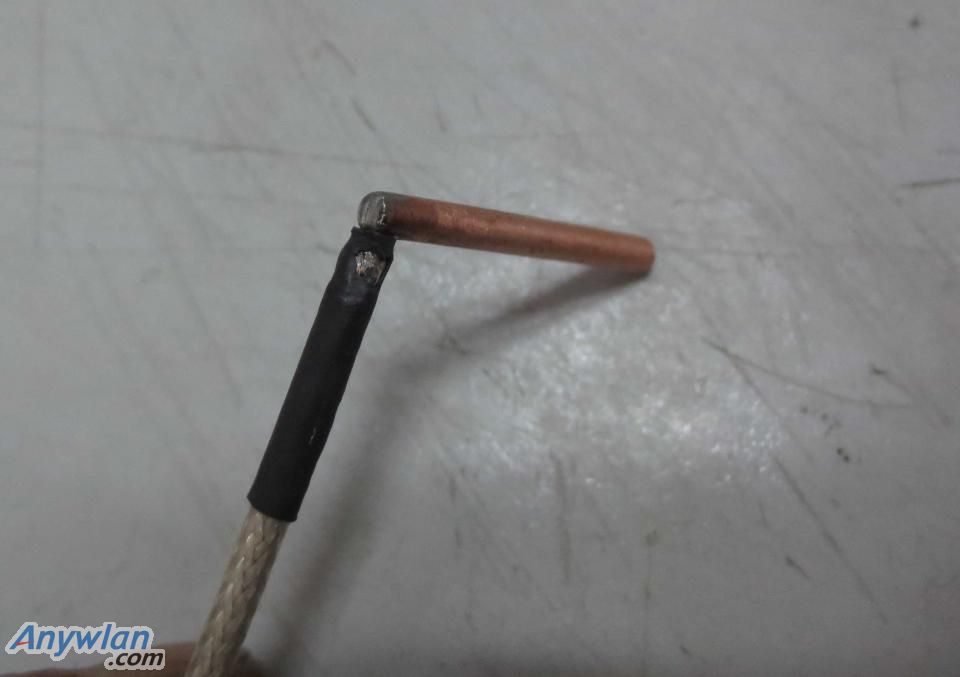

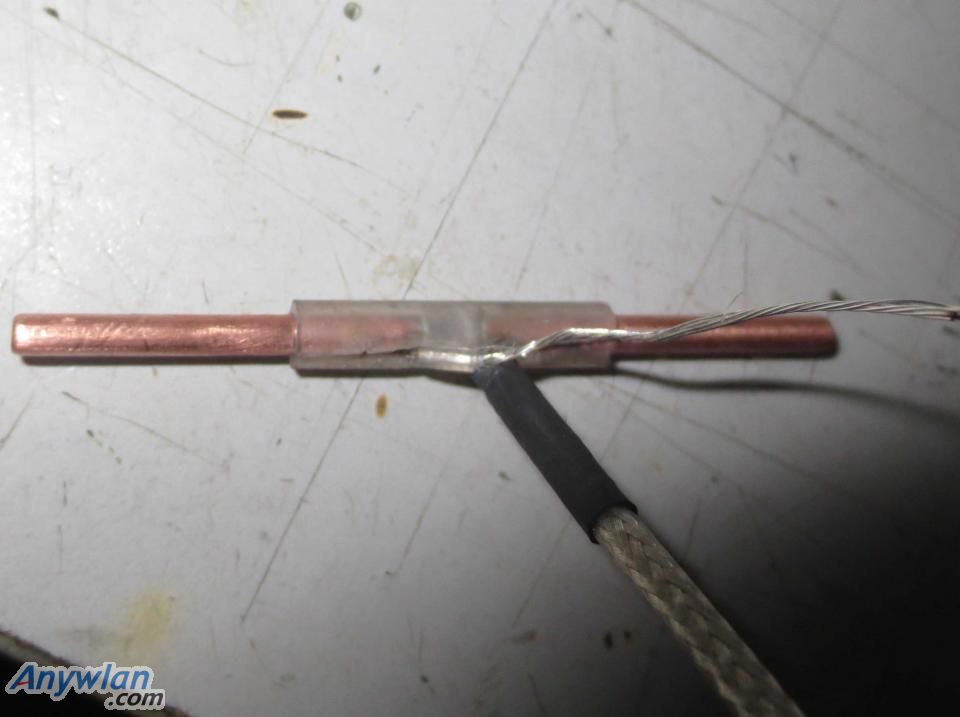

2、振子接芯线，套热缩管，刮开一部份漏一段屏蔽

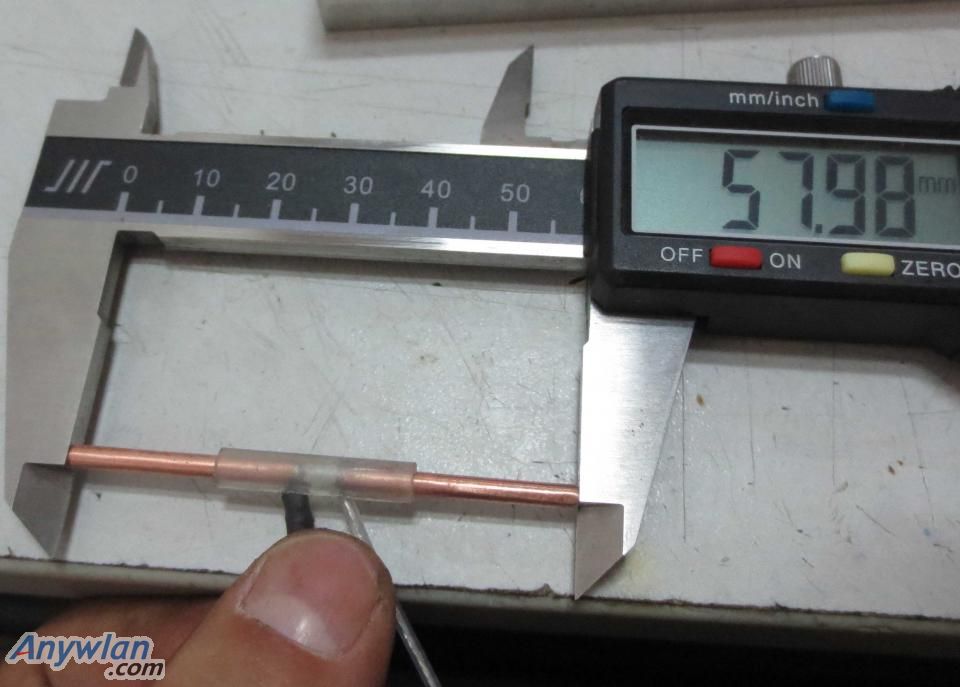

3、两段振子装入中型笔管，测量

ChowLiang

rainfly1981 发表于 2014-12-5 18:28
对振子的接线改为以下方式。按
rx1698 新的方式办理
1、振子接一段0.5mm的铜丝

谢谢，谢谢，
图片非常清晰

在下认真仔细的看了几遍，
如果一定要吹毛求疵的讲，

建议，专门就这个对此振子的制作方法，
搞个定位工装夹具，
方便制作。

rx1698

rainfly1981 发表于 2014-12-5 18:28
对振子的接线改为以下方式。按
rx1698 新的方式办理
1、振子接一段0.5mm的铜丝

手工不错，这种方法用在我的八木上效果很好，如果你也成功了，那就可以普及了，制作难度就可以下一台阶了。
