HFSS仿真教你绘出一个螺旋

rainfly1981

1、先要测量螺旋的线圈直径d、螺距s、构成螺旋的金属导体丝径d1、线圈的圈数n、及线圈的实际长度l（有的资料上是写的轴向长度）。

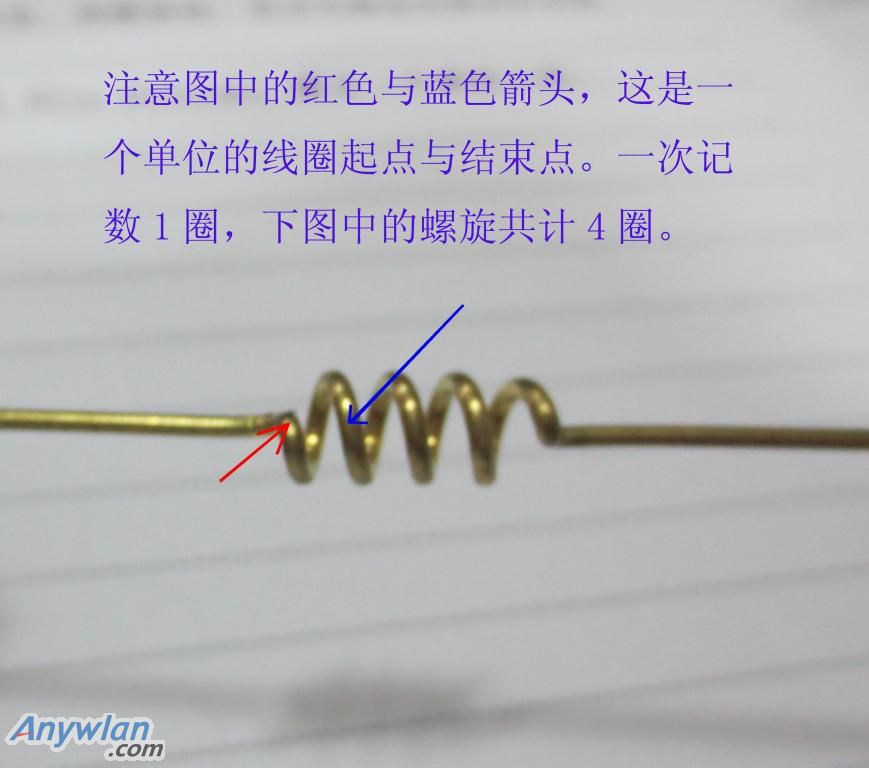

我手中以一个解剖完整的路由天线见下图共计4圈整记录n=4

1.2金属丝的直径d1=1.17mm
1.3线圈的直径通过卡尺测出5次结果取平均值6.048mm，再减去金属丝的直径d1=1.17mm
d=4.878mm

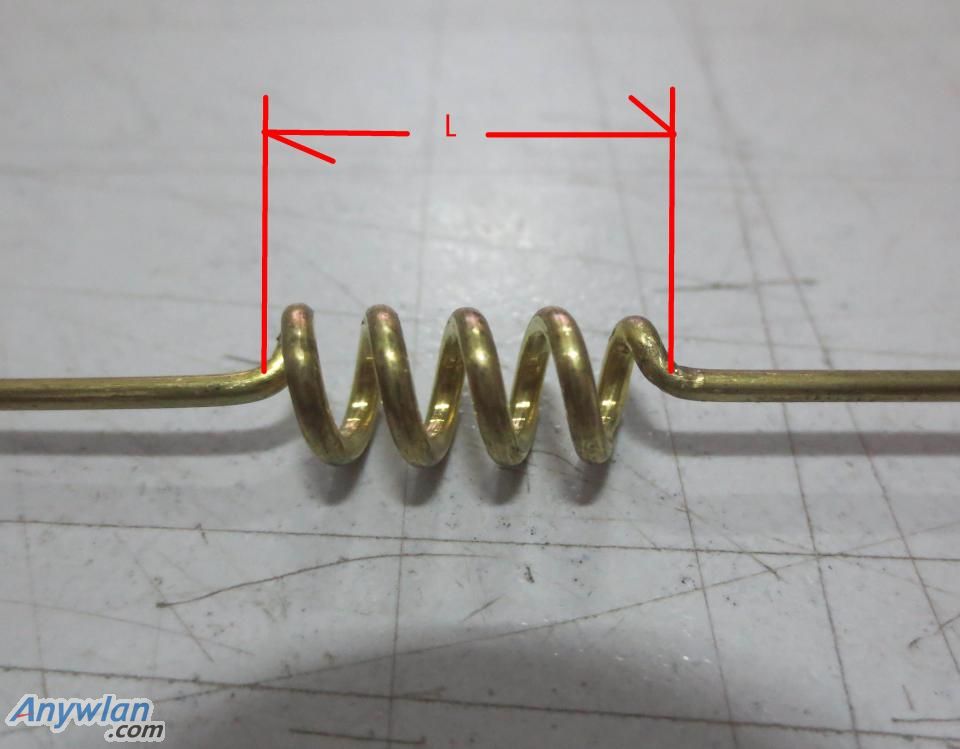

1.4螺距先依照下图测出线圈的实际长度l（有的资料上是写的轴向长度）测量10次取平均值
结果为14.74mm在减去金属丝的直径d1=1.17mm，再除以4（n=4），螺距s=2.7148mm
有了以上数据可以再hfss上画出螺旋了。

rainfly1981

创建螺旋天线模型

创建螺旋线Helix

在菜单中点击Draw>Circle,输入圆的中心坐标

X(线圈半径d/2):2.439 Y:0  Z:0 ,按回车键结束。

输入圆的半径dX(金属丝半径):0.585  dY:0  dZ:0  按回车键结束输入。

在特性（Porperties）窗口中将Axis改为Y。点击确认。

在历史操作树中选中该R。

在菜单键点击Draw>Helix，在右下角的输入栏中

输入X:0 Y:0 Z(半螺距):-1.3574，按回车键结束输入；在右下角的输入栏中输入dX:0 dY:0 dZ(整体螺旋长度、轴向长度);13.574；按回

车键；
在弹出的Helix窗口中，Turn Directions:Right Hand Pitch(螺距):2.7148(mm) Tuns匝数:4 ;

Radius change  per Turn(螺旋的扩展量):0点击OK

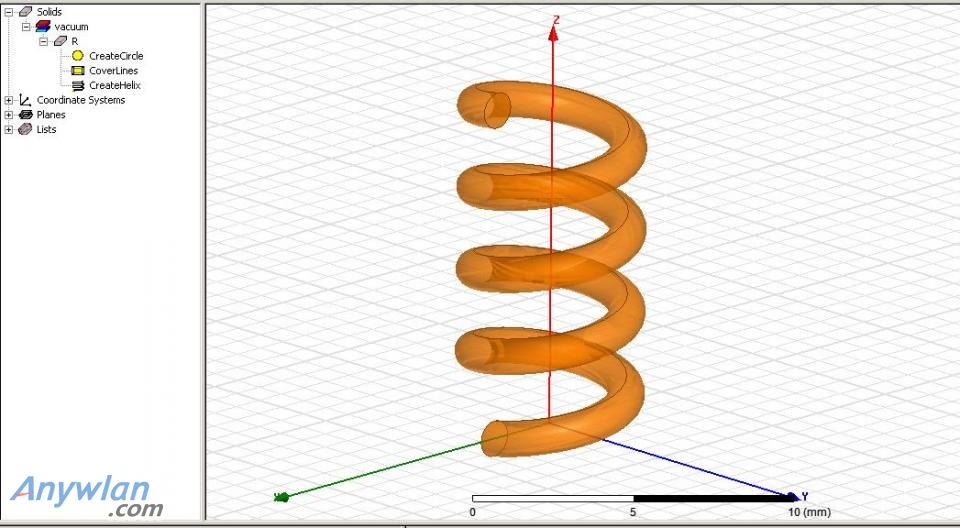

最后的制成3D模型图片

方便阅读可以下载收2金币不贵但是一定要收。还有请大家看完回帖。作为我继续努力的动力。

cxmiou

占一楼，先坐着，舒服！！！！！！

rainfly1981

可以用鲜花，也可以是臭鸡蛋。单请各位看完回复一个。我才会有动力

仅此1人

螺旋线还比较简单，怎么衔接就有点学问。支持下。

Joey_Yang

受教啦啊

rainfly1981

仅此1人 发表于 2014-10-26 18:05
螺旋线还比较简单，怎么衔接就有点学问。支持下。

你说的衔接指的是倒向中心的那一小段导体吧?

rainfly1981

Joey_Yang 发表于 2014-10-26 18:18
受教啦啊

你是否有不明白的

Joey_Yang

rainfly1981 发表于 2014-10-26 21:14
你是否有不明白的

哈哈，我是表情点错了，等我学习到不明白的地方再请教你吧

典型八零后

学习知识天天向上，希望有平板的教程出，感激

rainfly1981

典型八零后 发表于 2014-10-26 23:23
学习知识天天向上，希望有平板的教程出，感激

这个可以出但是和三铜片差不多啊，你试想加0.02mm的铜层，再加1.4mmFR材料不就结了。

rainfly1981

Joey_Yang 发表于 2014-10-26 22:36
哈哈，我是表情点错了，等我学习到不明白的地方再请教你吧

好根据你之后的提问，我再试着做一个
