发表于 2014-10-16 08:13 |显示全部楼层

本帖最后由 rainfly1981 于 2014-10-16 11:24 编辑

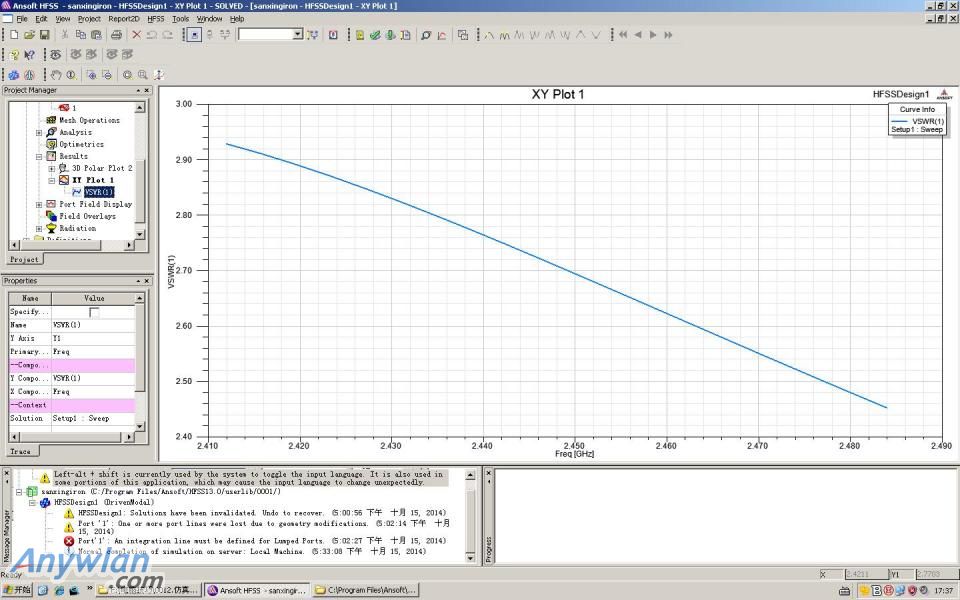

增益及其他的参数变化不大主要是驻波比，具体看下图。
1、裙边1.7cm

2、裙边0.5cm

初期的大胆，中期的谨慎，晚期的坚持才会结出硕果。
http://item.taobao.com/item.htm?id=536529062631&spm=2014.21600712.0.0

使用道具举报

rainfly1981

2152 回帖	1万积分	1933 小时在线时间

上校

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-10-17 11:56 |显示全部楼层

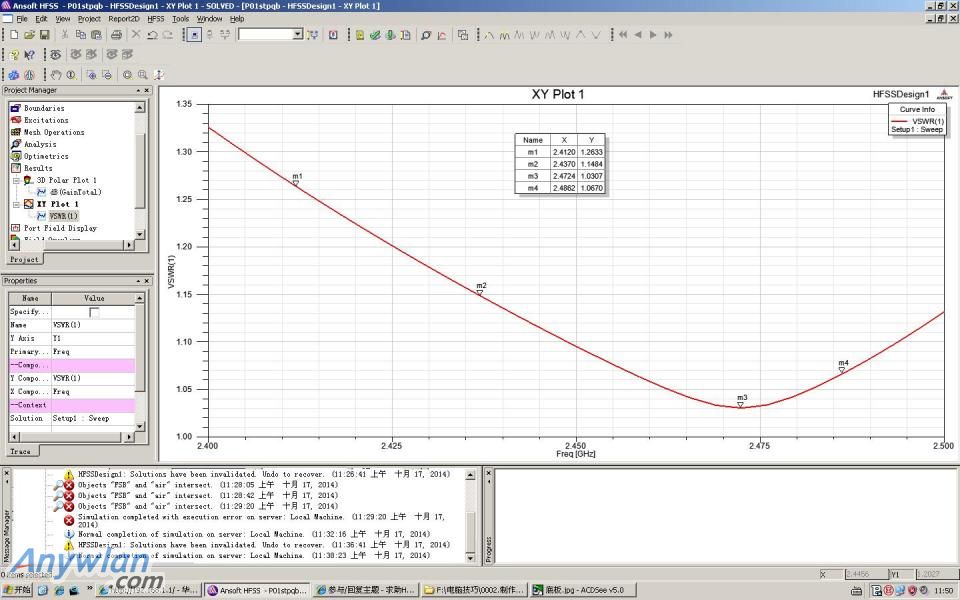

加大反射板的尺寸可以对驻波有一定的改善，我有一个盒盖尺寸是75X120X11mm厚度0.2mm铁壳。
裙板尺寸0.5cm时增益高9.2db，但是驻波在1.38以下
裙板加到1.1cm时增益高9.0db，但是驻波在1.26以下

那么激情版主当时将反射板尺寸预定不小于60X83是有道理的

初期的大胆，中期的谨慎，晚期的坚持才会结出硕果。
http://item.taobao.com/item.htm?id=536529062631&spm=2014.21600712.0.0

使用道具举报

蝌蚪

335 回帖	2235 积分	854 小时在线时间

少校

注册时间: 2010-9-28

金币: 1776 个

威望: 0 个

荣誉: 0 个

发消息

累计签到：139 天
连续签到：0 天
[LV.200]无线新星

发表于 2014-10-17 13:17 |显示全部楼层

谢谢Rain，看来17mm是有些高了，驻波只要小于1.5都还是可以承受的。

今天签到了吗？

Anywlan官方QQ群

使用道具举报

rainfly1981

2152 回帖	1万积分	1933 小时在线时间

上校

注册时间: 2013-4-27

金币: 11494 个

威望: 37 个

荣誉: 5 个

发消息

累计签到：964 天
连续签到：0 天
[LV.1095]铁杆粉丝

发表于 2014-10-17 14:16 |显示全部楼层

本帖最后由 rainfly1981 于 2014-10-17 14:17 编辑

蝌蚪发表于 2014-10-17 13:17
谢谢Rain，看来17mm是有些高了，驻波只要小于1.5都还是可以承受的。

此款铁盒的长宽不合适，尺寸稍微大点裙板1.7还可以
