我DIY的叠双菱,信号比一般的叠双菱强

sanking

我做了一下仿真。

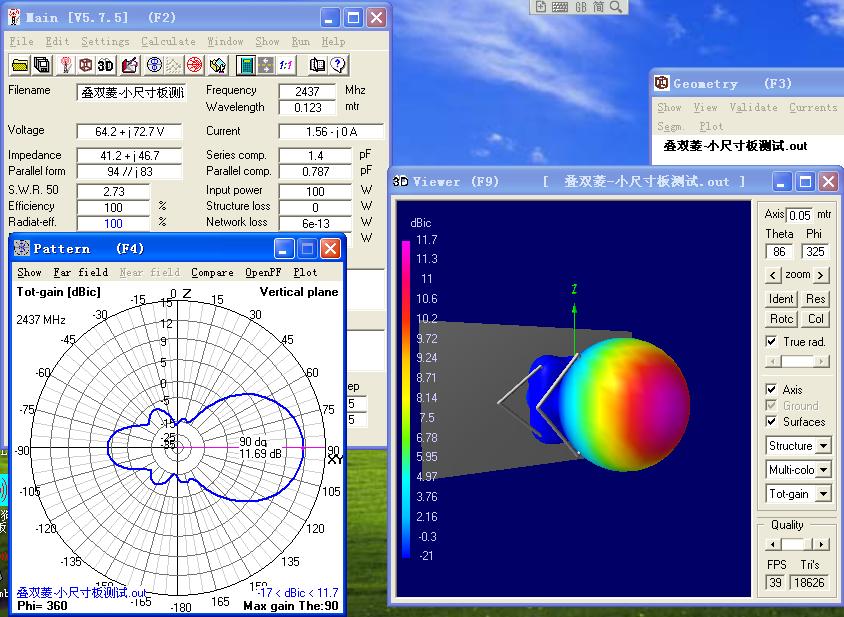

假定你的反射板尺寸是8*14cm，在未加档板的情况下，90度方向增益11.69，驻波比2.73，（这个驻波比大是因为反射板尺寸小引起的，我的原设计是20cm见方的板子。下面第三个图可以看到。）

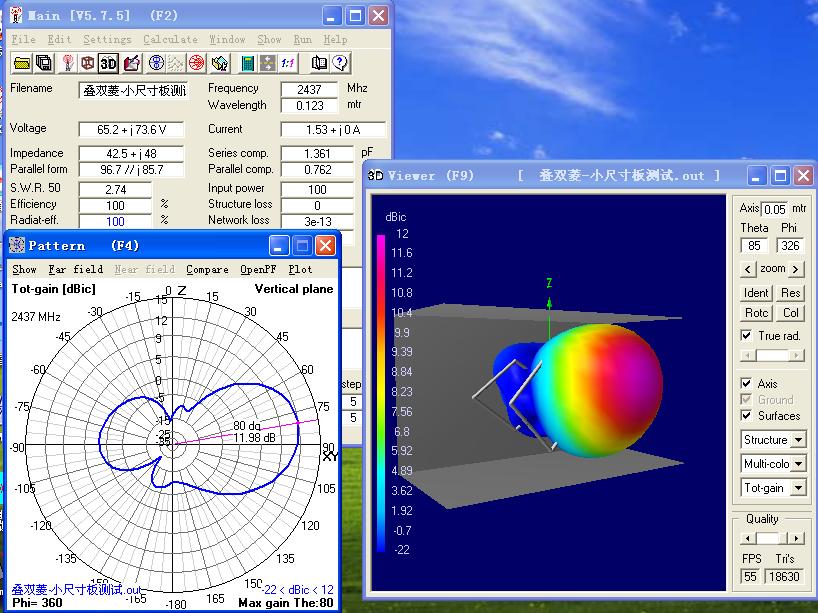

反射板尺寸是8*14cm，加了档板的情况下，80度方向增益最大达11.98，驻波比2.74，说明加了档板，增益和驻波比都稍有增加，
你实际中增益比较多，应该是制作尺寸并非理想中的数值，然后加了档板正好神差鬼使使增益加大了，但很可能驻波比的增大也很可观。
这就要注意，不要让网卡给烧坏了。

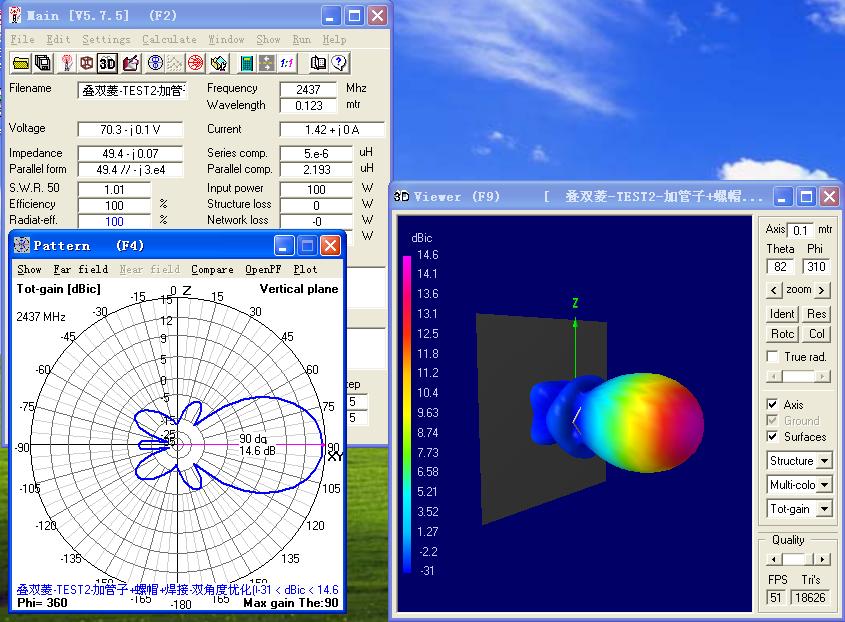

这个是我原设计的，20cm见方的反射板，未加档板，90度方向增益达14.6，驻波比只有1.01不到。可见在你的作品中反射板的尺寸加大比加档板要好得多。

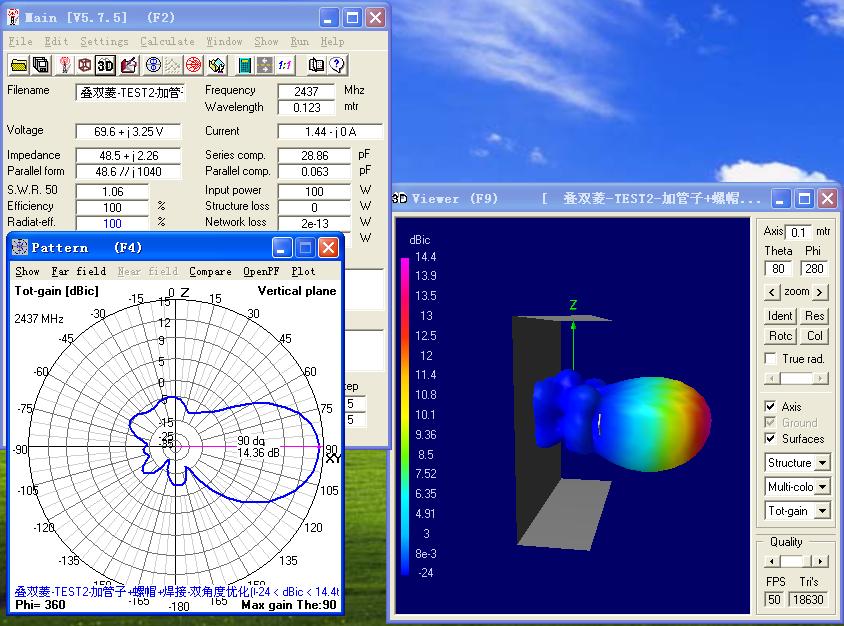

20cm见方的反射板，加了档板，90度方向增益14.36，反而下降了，并且角度也偏了，驻波比变成1.06，比原来的要高一点。
可见在大尺寸反射板的情况下，加档板无益于提高性能。

档板基本上20cm见方是最好了，再大也没有作用。


最后强调一下，大家动手做天线的时候要特别注意驻波比。最好是在做之前用仿真软件来优化，在制作的时候尽量向理论情况靠近，这样就能做到比较理想的状态。
