看了Ｎ多制作ＵＳＢ延长线的帖子，自己对ＵＳＢ的理解，做了个设想。但我没有做过，只是设想，拿出来分享下。当然有空了就去试验下，实践是检验标准的唯一方法嘛。
要解决的问题：
１线太长内阻加大造成ＵＳＢ电压输出标准５Ｖ电压下降不能驱动网卡。
２大功率网卡造成ＵＳＢ输出的电源功率不足也会产生压降无法驱动网卡。
两个问题合二为一，似乎是由于电源功率不足引起ＵＳＢ无线网卡无法被识别。
提出方案：
１拉一趟交流２２０Ｖ电源到网卡接收点。
２做一个足功率的稳压电源，就近单独供给给网卡。
３当然该电源得和ＵＳＢ接口分离，不使其电压亏给电脑的ＵＳＢ电源，以免造成损坏。
看图：

标准５Ｖ电源的解决方案：
用图来讲解

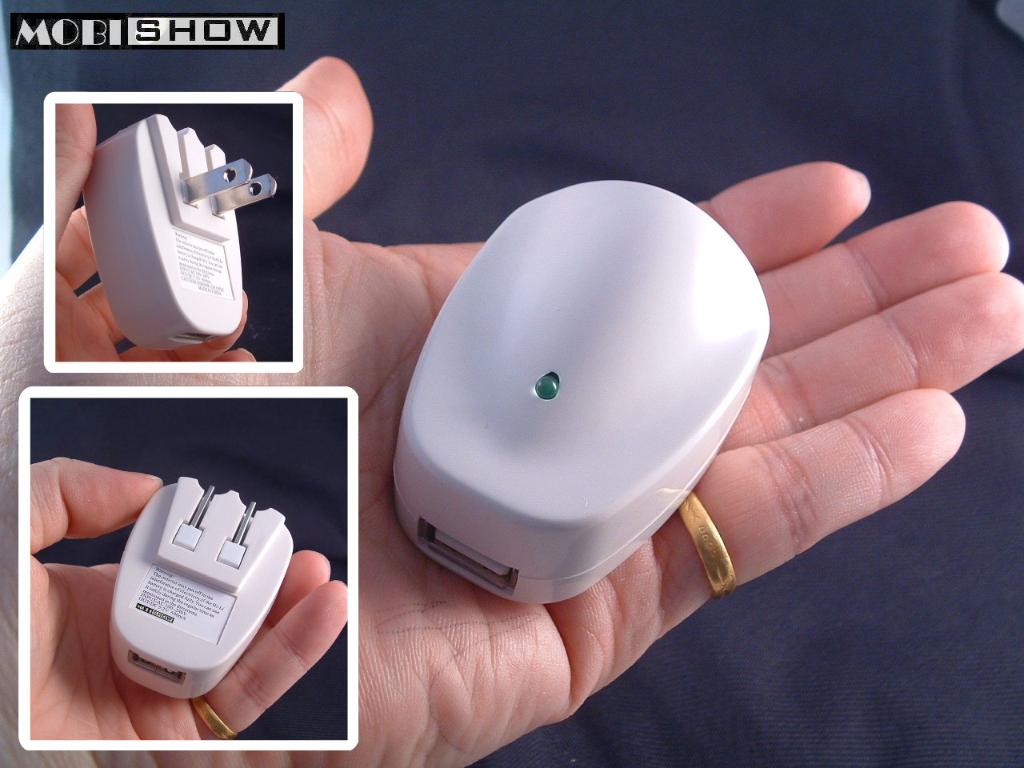

变压器部分可用现成的小电源即可，家里应该都有吧。输出电压在直流６－１２Ｖ（电压高了和低了对稳压块有影响）电流大于５００ＭＡ。功率在１０瓦特最好（大小适中，功率足够，）功率＝电压Ｘ电流　Ｐ（功率）＝Ｕ（Ｖ）Ｉ（Ａ）

稳压部分的图解：
ＬＭ７８０５标５Ｖ输出１Ａ电流，到处都有卖的，说不定能拆一个。
注意引脚的定义与图对照起来
接下来输出滤波，搞不懂的坛友可不接最后的电容，７８０５直接输出到网卡即可。

注意电解电容有正负之分，耐压值也有要求这里用６Ｖ－１０Ｖ最好，千万不要超出太多，容量１００ＵＦ以上。高频电容有多种，用在此地无耐压要求，无极性之分，不用也可，只是滤掉高频干扰而已。

５Ｖ稳压块背面加块小型散热片，废弃的电瓶车充电器上都有。注意金属散热面与中间脚（ＧＮＤ）相通，其他脚不要碰触，以免短路烧毁。

ＵＳＢ接口的定义见下图：

见实物照片图Ａ型ＵＳＢ公口，这是电脑输出的ＵＳＢ口子只接网络信号线，注意区分＋（热端）和－（冷端）
见黑白线画图这是Ａ型ＵＳＢ母口，就是网卡的口子。稳压块输出的＋５Ｖ接ＰＩＮ１脚;GND接ＰＩＮ４脚，数据信号是中间较短的两脚。

特注：
１以上ＵＳＢ的接口图是直接接上去的直观图说明。
２要是单独作延长线的话，在线的两头要各加一个ＵＳＢ的头子。
３你会发现接网卡那边就要接个公头，注意接口的定义调换。
４而接电脑那边的ＵＳＢ接头就要装个母头，同样注意接口的定义互换。
