发表于 2009-11-21 21:06 |显示全部楼层

本帖最后由矿石于 2012-4-12 16:38 编辑

2009年11月30日更新评测，请点击

分割线

————————————————————————————————————————————————————————————————————

2009年11月26日更新

经过细致的准备昨天终于踏上了我的大锅之旅，因为是市周边的郊县还得带着这么个大东西回来所以没考虑坐大巴，而是选择了火车（便宜啊

）座了大约1个半小时的火车终于到了目的地。和先前联系的朋友简单交流后便付钱拿锅走人，话说这锅的成色真不错应该算95成新吧，就是体积有点吓人，而且没有包装，找他要了个破袋子来装支架和其他的小东西，锅面就得自己用手拿啦。这锅真是BT的重

，连同支架大概得有20公斤左右，费了好大的劲才上了火车（多亏路上闲聊碰到的一位兄弟帮忙）下车后坐公交把这件神器运到了家里，因为第二天还要上班就没有组装。回家简单看了一下发现三威的工艺质量确实不错，锅面圆滑度及厚度等方面绝对不输号称第一品牌的中卫，而且价格适中最适合我们拿来搞DIY。其实昨天就想上论坛更新帖子可惜论坛访问论坛龟速而没有成功，照片因为时间原因没有上，以后会补上，准备六日开工评测，还望各位支持！

另外还需要补充一点，这个大家伙号称90偏馈但是实际应该称其为100偏馈更合适，我测量后长轴长度为106短轴长度为96，和老毛子大爷的100X110的欧标大锅尺寸相差无几，相信在馈源达标的情况下冲击30DB应该不是问题。

分割线

———————————————————————————————————————————————————————————————

2009年11月22日更新

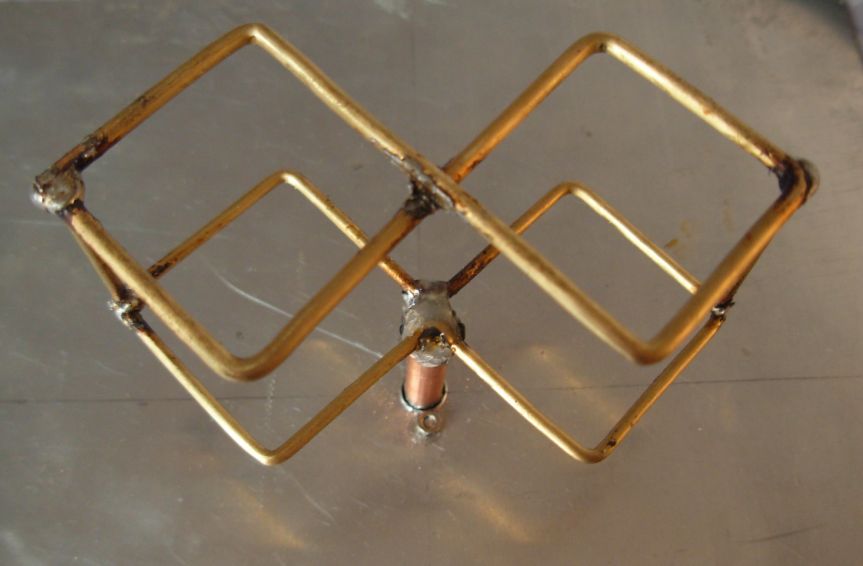

叠双菱馈源已经搞定，感觉最大的难点在于繁琐的焊接工序，费劲九牛二虎之力总算完工，先上图做的老毛子大爷的标准叠双菱，反射板用剩下的铝板做的，厚度1MM，尺寸19X18CM。

辐射振子用的是2MM铜焊条，引向振子用的是2.5MM铜焊条（2MM不够用了）

支撑杆用的是6MM外径4MM内径紫铜管，内部引线直接焊接在SMA座上，做成50欧姆空气同轴电缆，引线采用直径1.74MM电线，符合图纸中的50欧姆比例要求。

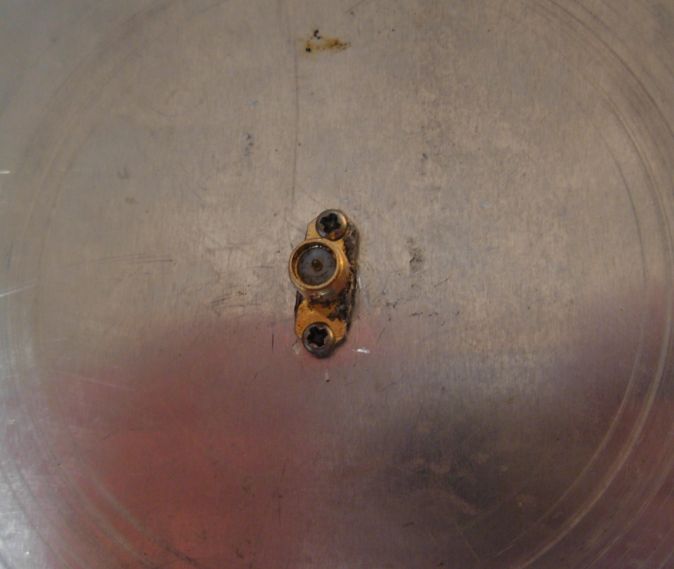

反面是一个两孔的SMA座，方便接转接线

测试网卡，我的小白瑞

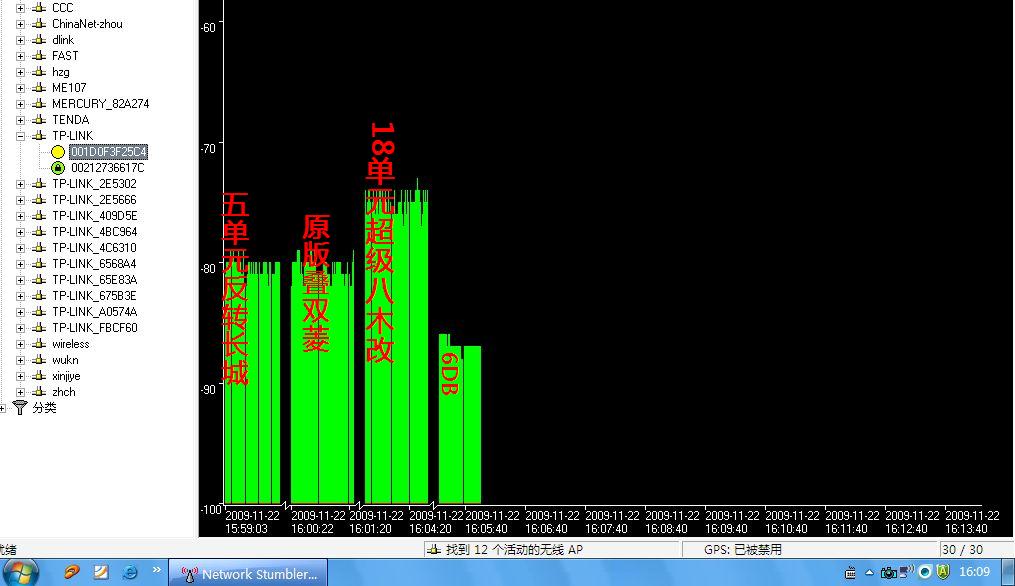

评测环境：敌人用TP-LINK型距离500-800米

评测表现中规中矩，相信是个好馈源

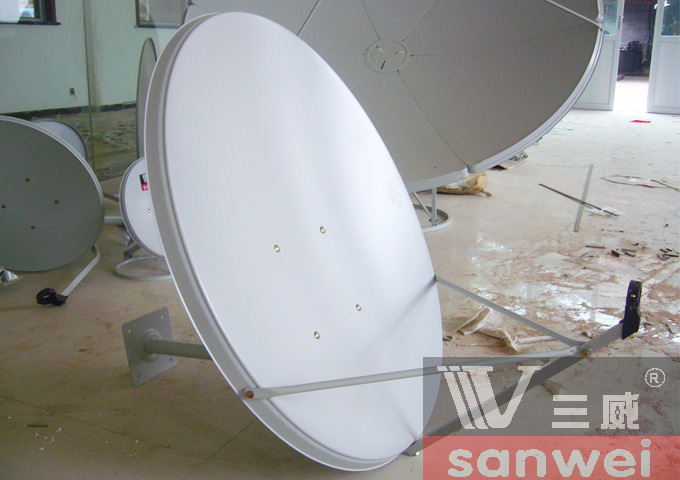

从三威网站偷得大锅照片，好威猛！

分割线
----------------------------------------------------------------------------------------

2009年11月21日内容

今天早上在一个卫视论坛留言想收个二手的90CM偏馈DIY（新的太贵！三威的要150，中卫的要300大洋！！）。下午就收到了一位坛友的留言，说想出一个99新的三威90CM KU偏馈锅，基本全新带全套附件和支架，价格确只要100元可惜是本地郊县的需要坐车过去取货，计算了一下交通成本坐火车过去来回只需9元，而对方正好住在火车站附近觉得可行，于是准备定个良辰吉日就开拔。

话说用来反射的锅已经搞定，馈源却还没有着落，于是参考了一下目前论坛上最成熟的叠双菱高效馈源方案，先做个叠双菱试试效果，由于是第一次制作菱形天线，以为做个这个小东西还能有多大难度，没想到这个小东西比长城和八木都难搞

，弯折成型后折腾了两个多小时才焊接好叠双菱本体，可能是自己焊工比较菜吧

明天再考虑下一步组装，等锅到位了再制作几种其他常用的馈源来做一个专题实验，希望各位届时捧场
