| 1、产品简介  ( e  v  ^$ E+ z7 X$ C5 V/ P
 ESP8266 的模块芯片是基于无线通信协议的 UART-WiFi透传模块芯片,支持 802.11b/g/n 的无线标准,并带有三种可选择的工作模式。ESP8266 模块的控制是通过 AT 指令的形式控制,例如选择 WiFi 的应用模式,列出、加入、退出接入点,建立TCP/UDP连接、获得状态、发送数据等操作。2、ESP8266 模块的的工作模式 2.1、Sation 模式 Sation 模式是 ESP8266 模块通过路由器连接置互联网,对设备的远程控制功能通过互联网实现;! @% d) ~9 V5 T/ r  w
 2.2、AP 模式 AP 模式是指 ESP8266 模块自身作为一个热点,用户即可直接与其连接,从而实现局域网内的无线控制方案;' ?9 |7 G% A2 W% V* S
 2.3、Staion+AP 模式 Staion+AP 模式是指 STA 模式与AP模式共存的模式,此时它既能是热点,也能作为终端设备。 OneNet是一个开放的通用物联网平台,主要提供传感器数据的接入、存储和展现服务,为所有的开源软硬件爱好者、制造型企业,提供一个物联网项目的平台,本文将介绍如何将ESP8266接入OneNet云平台: 首先创建产品,协议选择EDP  2 o+ ?# H( |$ Z* z: w# ]
 然后创建设备 通过页面来完成设备创建,具体如下图所示:  $ Z; H9 b# Q% c, T
 接下来我们用edpprodebugger调试软件来测试一下: 服务器的ip地址及端口号为:183.230.40.39:876  , g9 m' J' c0 M8 t8 o5 i! l 然后点击生成编码,发送到设备云就可以链接到OneNet服务器了
  + k3 T8 P; v1 |  G4 {1 H# m' l5 Z
 我们再去OneNet看看我们的设备状态  3 d  Z: b  V7 m- z
 下面我们来配置ESP8266 首先打开这个配置软件,将ESP8266设置为station模式  9 @9 E4 |) p$ M, q, v0 f

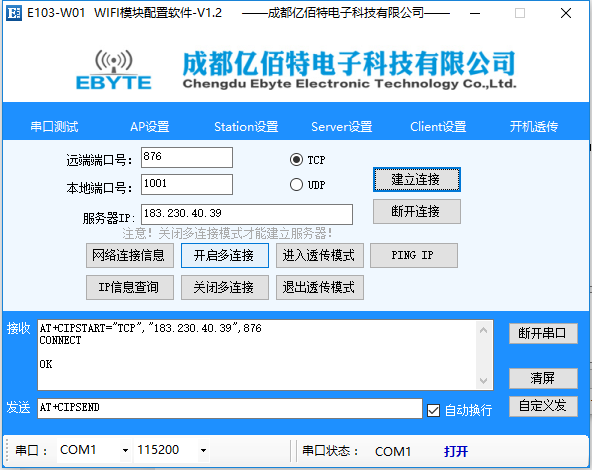

 输入家里WiFi的名称和密码,连接上路由器 接着配置好ip地址和端口号,然后建立连接  1 o/ i' K) h, m) D6 O
 现在我们打开串口调试助手,将edpprodebugger生成的编码复制过来 Ps:记得去除前面的0x 然后设备就登陆上了云平台。下面我们将数据传上去  . O. f8 M. W! P, c* z( L5 [" V
 Edpprodebugger调试软件的消息类型选择SaveData,消息子类型选择数据类型五:分号间隔字符串,如下图
 然后依旧把16进制编码复制到串口调试助手  7 ?2 w+ j, S! K; g; |* c9 U+ K
 我们去OneNet平台上的设备管理->数据查看,里面就有我们发送到云平台上的数据:  $ t( `% r, S( @, ?/ R' v5 b2 c
 接下来我们创建一个应用来下发数据 创建完应用后我们来做个最简单的开关,设备是E103-W01,数据流是E,开置1,关值0  b( i2 E' J  w. G% G* U创建完成点击保存,再打开如下:
  1 y; _2 g: V' y3 K. z, V: Q
 我们点一下开,就有数据从云平台下发了  ! G$ v# T* n0 }' R
