试制初步成功！！！ 18DB角反射器天线详细评测（有重大改进）

ann01

    前几天按照激情无限前辈的图纸DIY成功了缩短型3D角反射器天线原帖地址http://forum.anywlan.com/thread-41000-1-1.html，但是没有时间做评测，周末休息后立即开工，测试中发现效果始终不是很好，仔细调整过角度还是一样，后来发现原来是主振子和无源振子的安装位置存在误差，但是孔已经钻好不好在钻一个出来，于是开动脑筋 想出来了一个办法解决了这个问题，细节上也做了一点小小的变更，全部调整人好后展开了测试，结果还不错,18DB的增益果然不是盖的，在结构如此简单的天线上能到这个增益已经相当不错了，而且垂直水平方向覆盖也比平板天线要更好，最重要的性能就像图纸里面的塞尔维亚老大爷所说，这天线抗干扰性能相当好，我这里刚刚有过大风降温天气，其他天线都受到了严重的影响，唯独这个天线表现还不错，好吧话就说到这里吧，请欣赏照片



改进后的部分，底部用螺丝拧上去了一片铝片

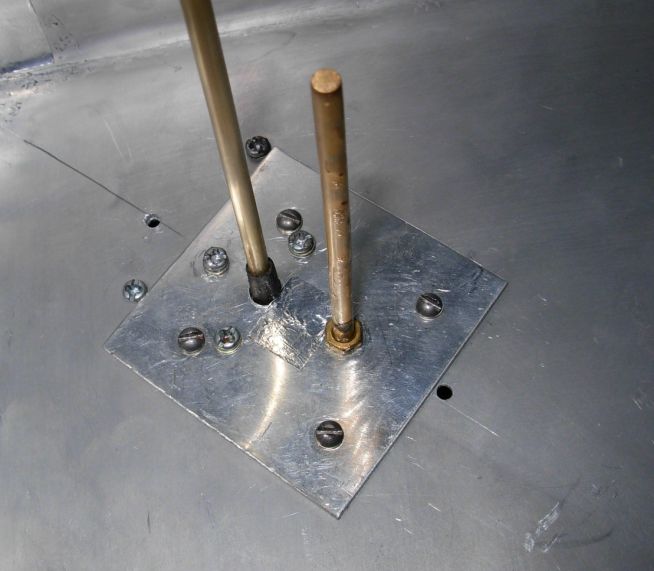

振子部位特写




还是振子



反面特写，正面拧上去的是铝片，反面用的铜片



同上，近摄特写

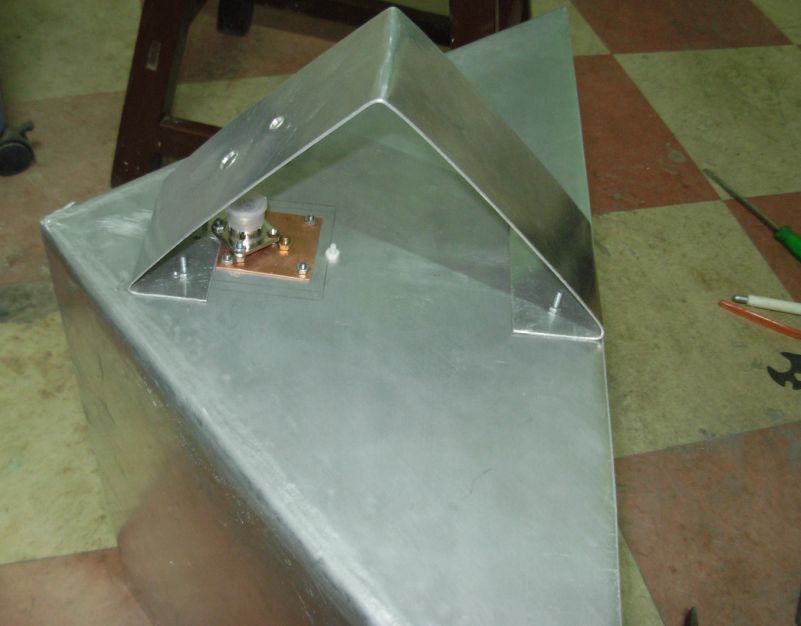

装配好的样子，很帅吧

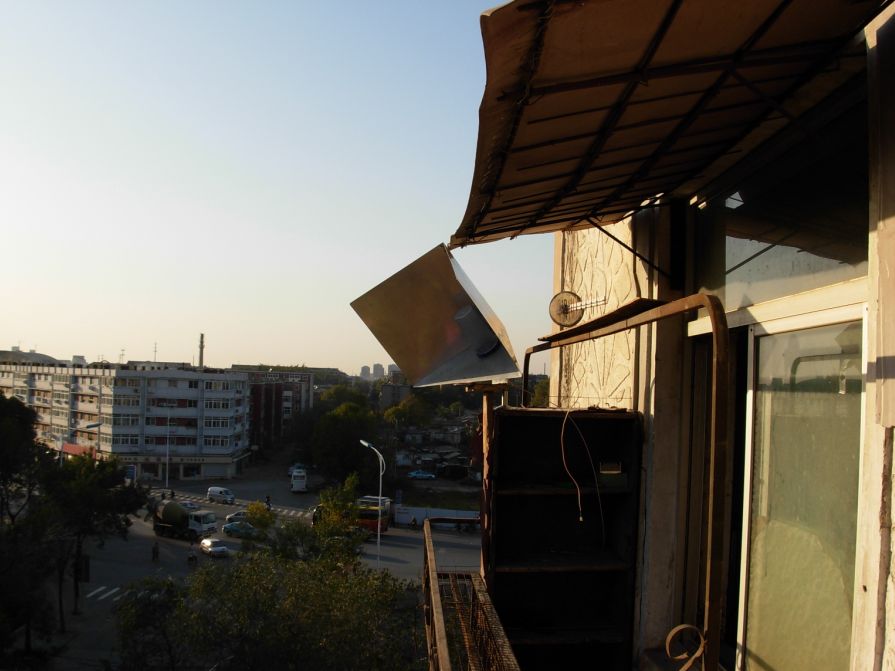

安装就位，立即开工

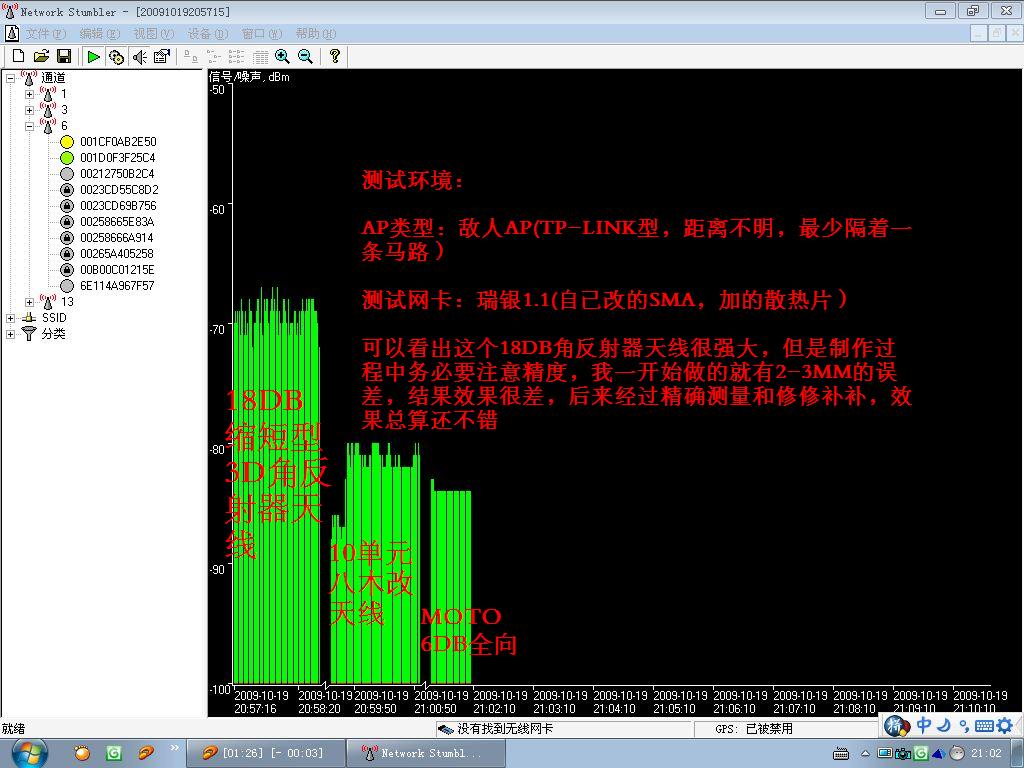

这是评测的效果，还不错吧

斑斑和各位特派员，别犹豫了赶快加分吧 哈哈

LUQIMING

挺好的，学习了！谢谢！

ann01

沙发自己做

鲍辉

加分+高亮+顶置+加粗……

lvluwen

嘿嘿，板凳支持！、

lvluwen

希望楼主能给广大DIY爱好者给出详细的制作数据！

lingxw

需要详细的数据，请楼主给一下，谢谢

ann01

图纸请到这个贴的2楼来下
http://forum.anywlan.com/thread-41000-1-1.html

lijiqing

非常不错！！赞一个！！

ann01

非常不错！！赞一个！！
lijiqing 发表于 2009-10-20 22:01

谢谢前辈支持

波斯湾

不错的东西

ammovie

的确是强大，顶了。

ammovie

相不到这个东西居然能达到这么高的增益。
