本作品完全忠于原著，严格按照老毛子大爷的图纸制作

2009年10月20日更新，作出多项重大改进，并附实战评测

帖子地址

http://forum.anywlan.com/thread-42155-1-1.html

2009年10月13日22:12更新

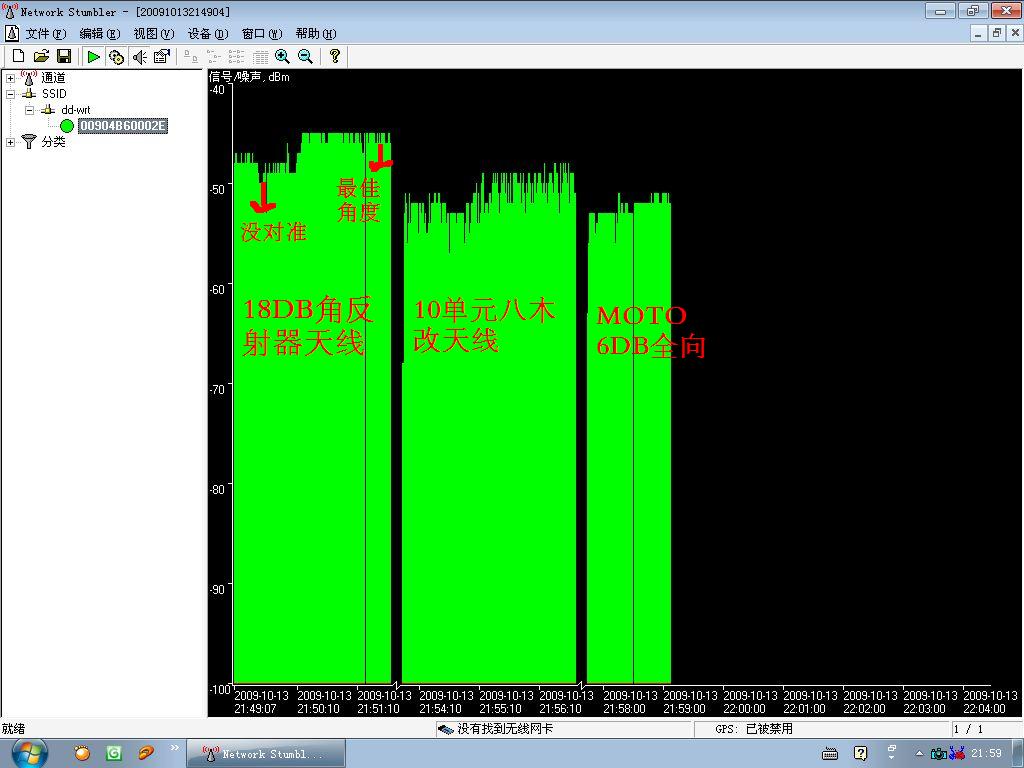

看到这么多朋友关注测试结果，看来不做个简单的测试我是睡不着觉了，条件所限，天线上的清漆刚刚干透，我就拿来做了个简单的测试，测试结果没有辜负这几天来付出的努力，结果很好很强大

测试敌人类型： DELL 2300路由（自家用）

测试距离8米隔一墙，门窗全关封闭环境（老楼的水泥墙，很厚）

从实验结果上看效果还是比较满意的感谢各位朋友支持，特别感谢激情无限前辈提供的图纸！！

---------------------------------------------------------------------------------------------------------------------------
分界线

引子：我是一个新近接触WIFI的新人，自从一段时间成功制作10单元八木天线后就逐渐对自制天线产生了浓厚的兴趣，下载了很多论坛的图纸，其中有各种各样的天线，其中有容易制作的也有难以制作的，经过一番考虑把目标锁定在了最近论坛朋友放出的3D角反射器天线上。

工欲善其事，必先利其器，第一步的工序就是原材料的采购，过程还是痛并快乐着的，首先去购买制作反射器的铝板，去了专门卖有色金属的市场，很多商家不给裁剪，最后找到了一处商家让他裁了一块800X1000的1MM厚的铝板，后来回家一量还富余很多，剩余的部分足够制作一个21DB平板天线的反射板了，凑足其他材料后就可以开工了.

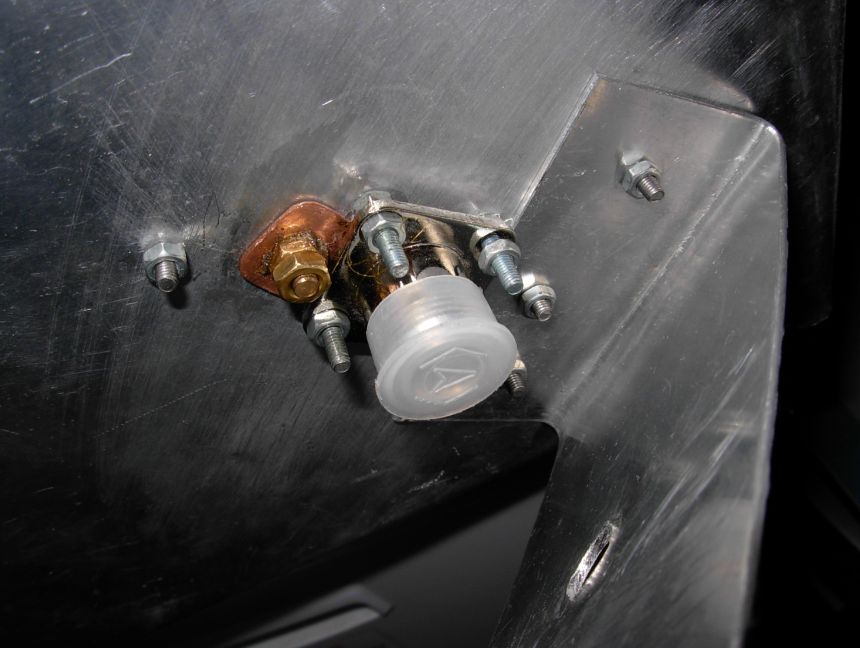

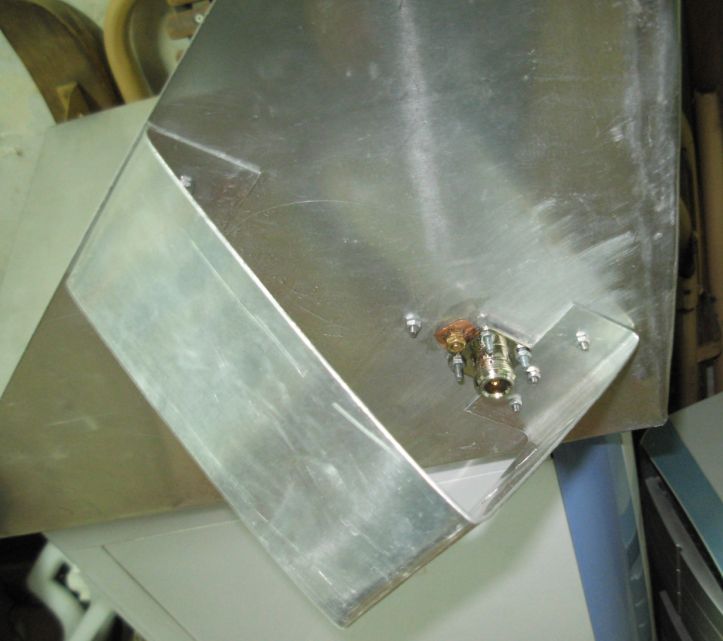

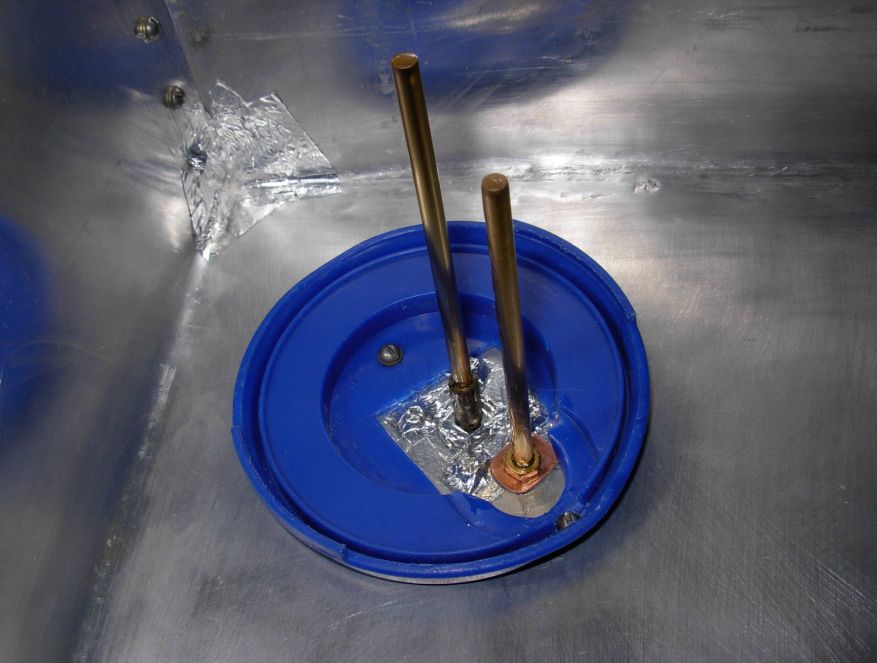

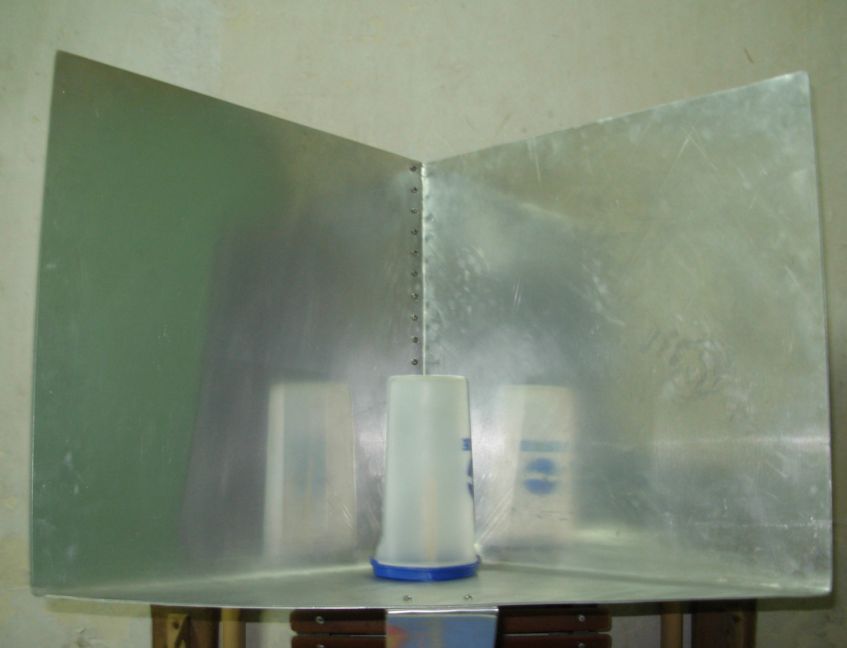

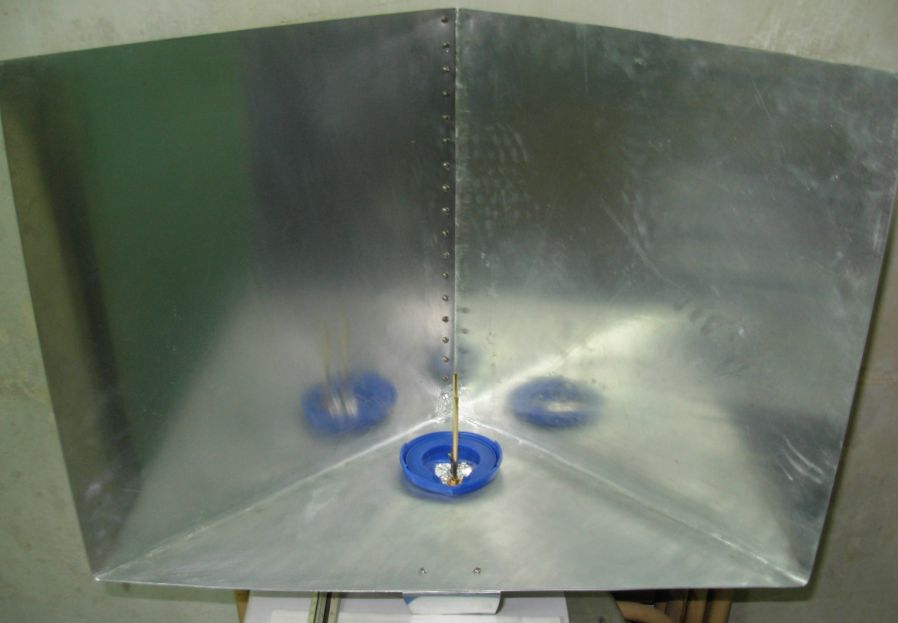

制作过程相对简单，铝板的切割是用一个长一米的钢尺画好尺寸，然后用小刀在上面反复划动划出印痕，来回弯折就可以把铝板分开了，弯折铝板的过程类似切割，只不过划的印痕要浅一些，按照图纸上的尺寸切割弯折好了后不要忘了将切割面和有棱角的地方磨圆，以免伤人。
