目录
高清PDF版测试报告下载请前往二楼。
1. 开箱

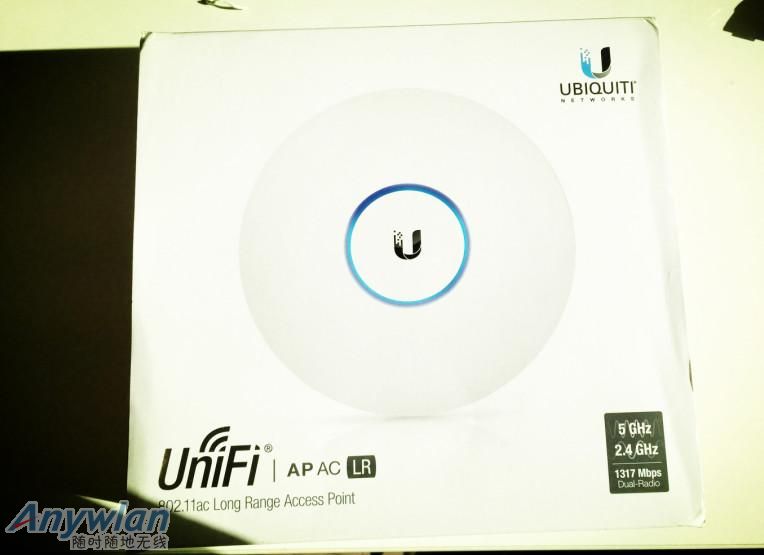

外观很漂亮，白色的盒子，U的标志看起来也很上档次。 剥下外衣，里面是环保的牛皮纸盒。
没有过度包装，很简单，主机上面只盖了一层泡沫。

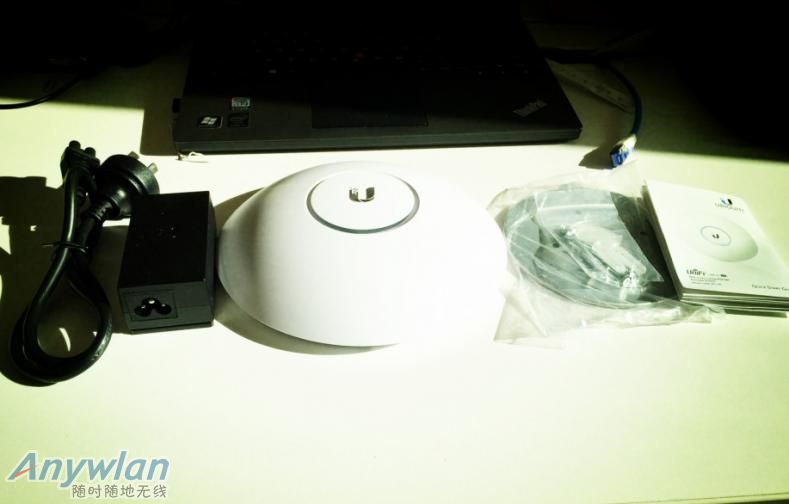

集体照——来张全家福。
笔者迫不及待上电，第一眼就被她漂亮的LED吸引住了。
点评：全新ACLR设计简约大方，外观大气上档次，绝对能满足各种装逼需求。

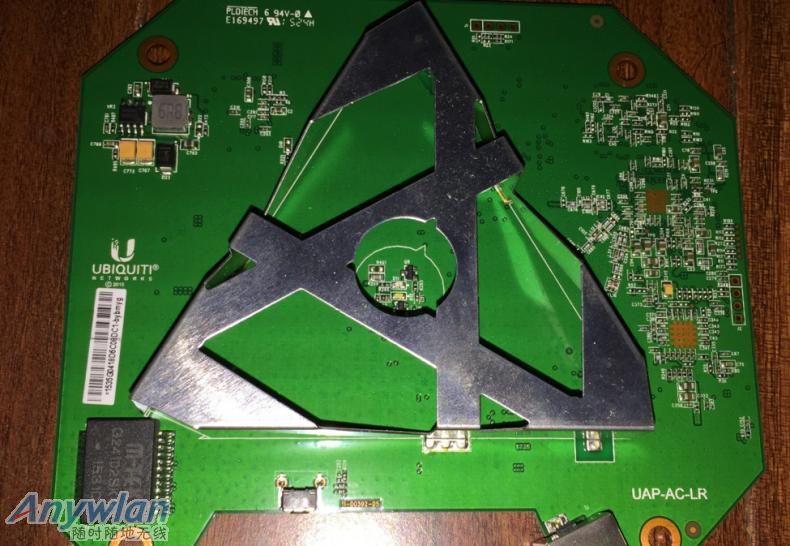

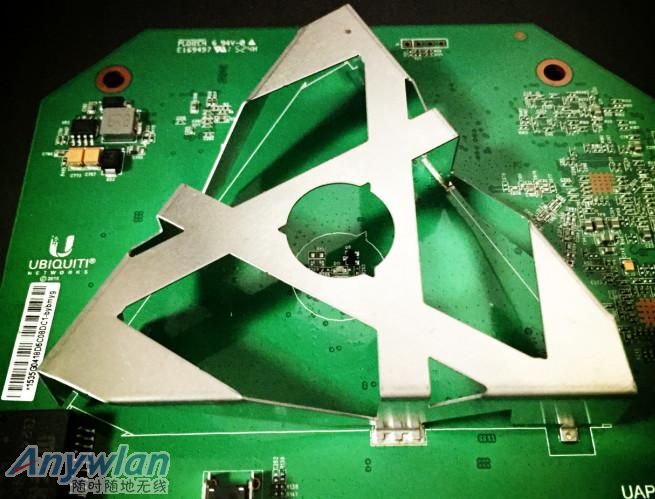

2. 拆机图：裸照来啦：
CPU、无线控制部分

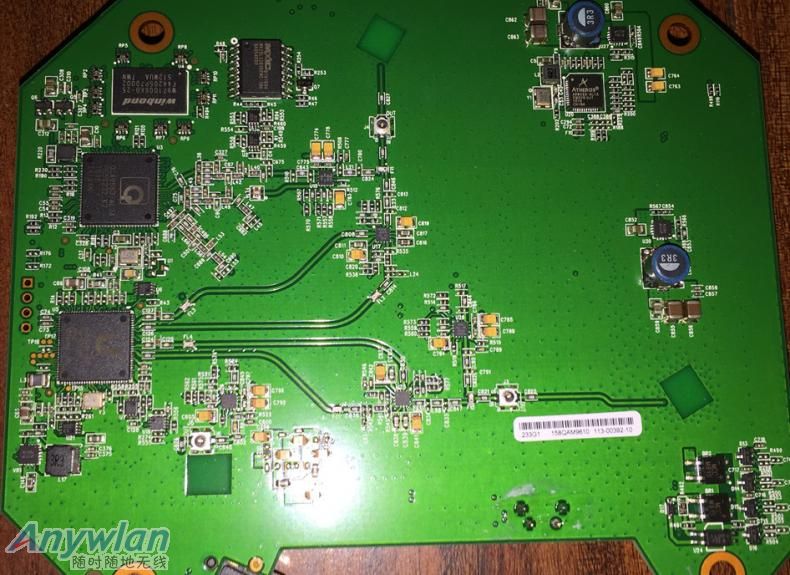

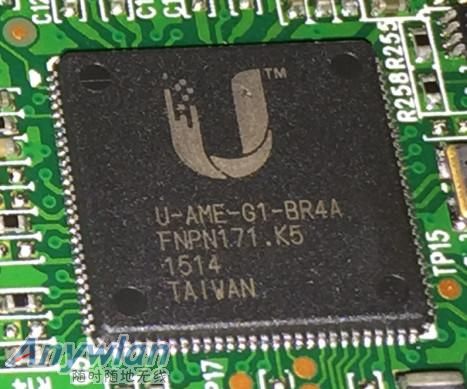

拆去散热片，美丽的芯片显露出来，两颗主要的芯片很诱人哦。 QCA9563-AL3A 是CPU芯片，频率750MHz，包含主CPU、2.4GHz无线控制器和以太网交换机。这款芯片属于高端芯片。 高通( QUALCOMM ) 代工U-AME-G1-BR4A： Qualcomm Atheros系列无线控制器，支持abgn+AC双频。它独特架构可提供硬件加速功能，减轻主机CPU处理Wi-Fi的负担。
关键部分出来啦，功放电路关系到发射功率和信号强度大小：
AC LR功放配置绝对奢华，有4个功放芯片，相信你很少听说吧。两个9293，两个9581，笔者推断，两个负责2.4G放大，两个负责5G放大。
整流桥电路：

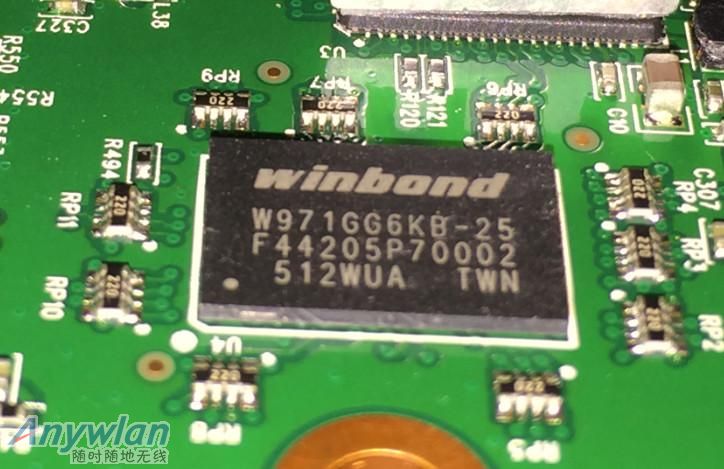

玩无线路由的都知道，无线AP的内存很关键，内存一定要大，这样才能承受住多用户并发链接的需求，带宽越来越大的今天，内存 显得越来越重要。UniFi也毫不含糊，配备了128M DDR2内存芯片，内存够大，能满足高负荷、多用户并发需求。
闪存也很重要哦，固件就写在这颗芯片上面，不要求够大，但一定要稳定，Unifi 选用MXIC 128M闪存芯片 ，绝对能满足系统存储要求。
WiFi网卡芯片：高通Atheros系列 8033-AL1A高端芯片，主流芯片。
全向天线：外观看起来很科幻、霸气，有点UFO降落地球的感觉。

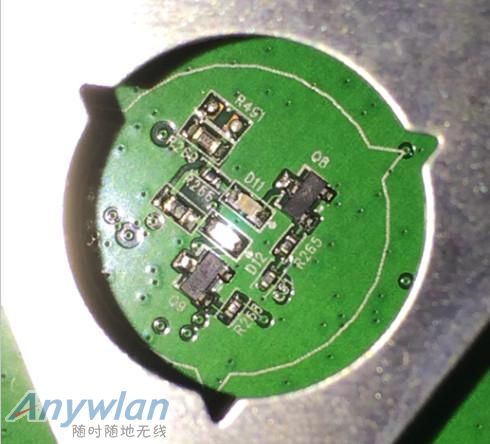

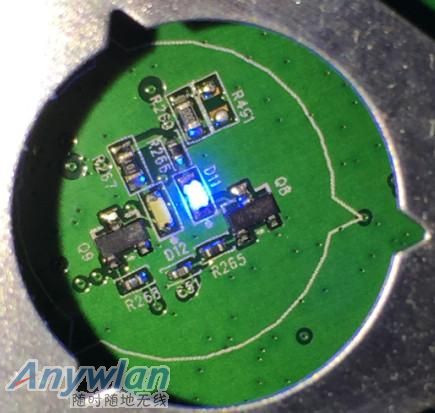

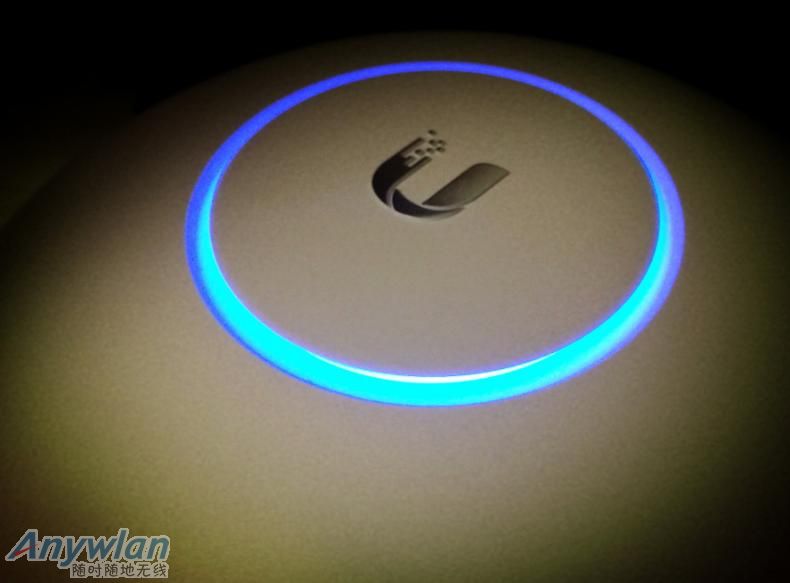

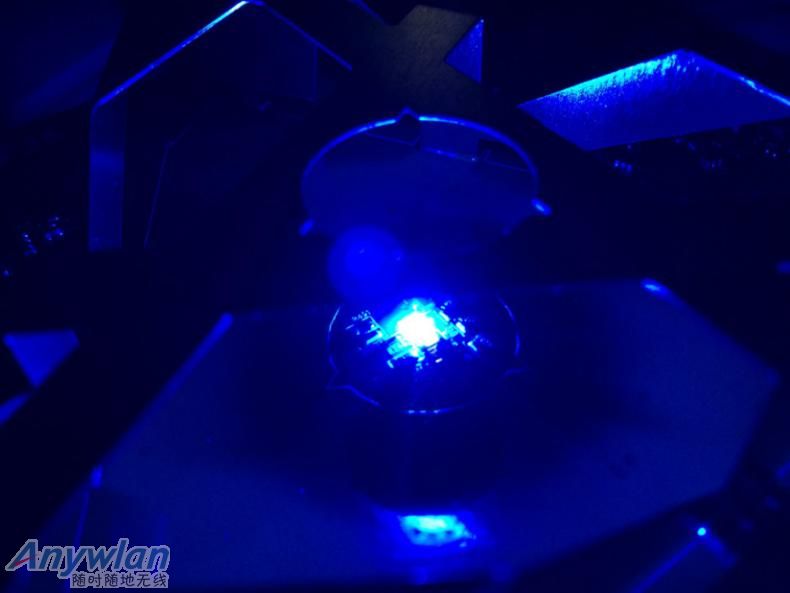

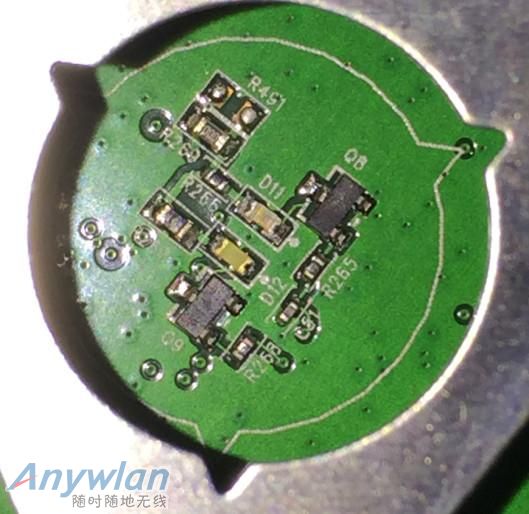

天线下面的发光LED，亮起来很漂亮。
预留JTAG接口：

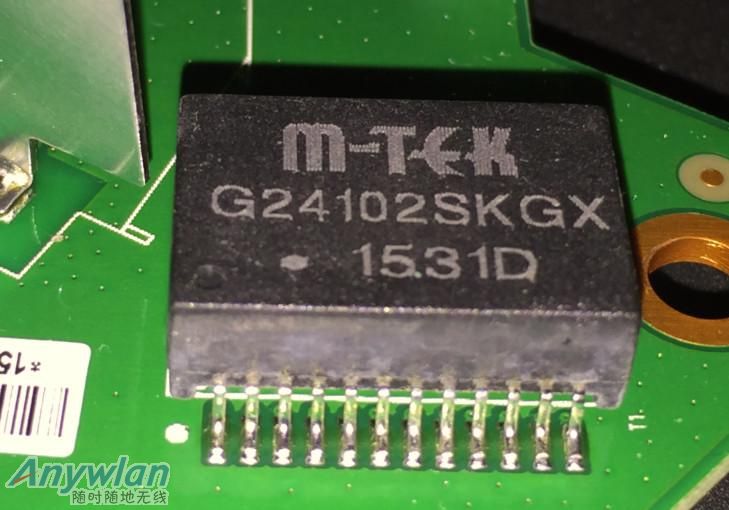

网络变压器：
总结：全新ACLR整体配置奢华，四功放在市面上很少见的，用料很扎实，目测为大厂代工。还预留JTAG插座。天线设计很新颖。所以不管是从配置上还是用料上，绝对能满足企业多用户多并发需求。

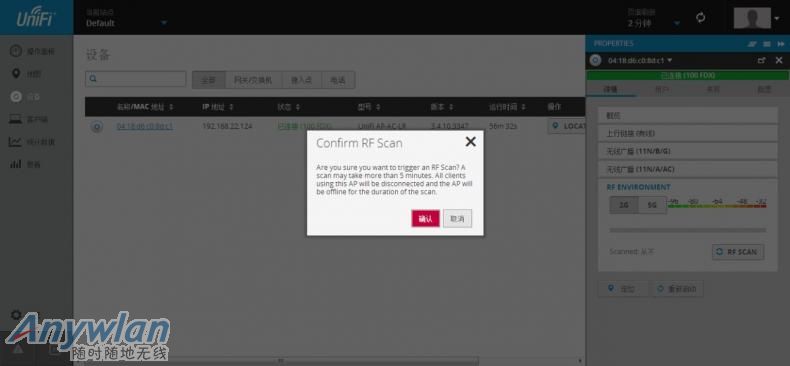

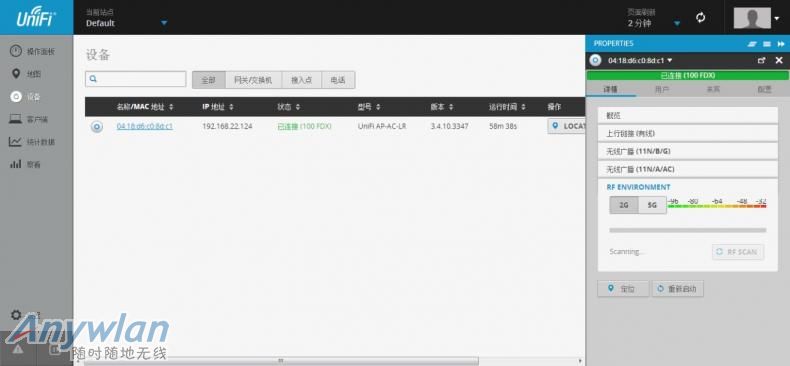

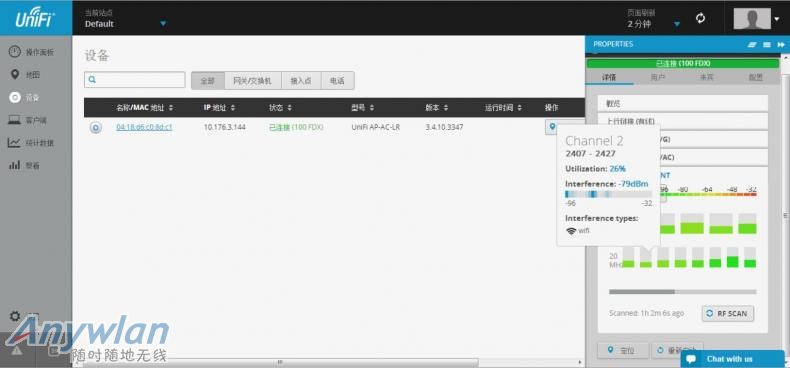

3. 频谱分析：打开UniFi controller,点击设备选项里面的对应设备，点选Mac地址，RF Environment->RF Scan，提示整个过程会持续5分钟，所有已连接的设备都会断线。
扫描开始：

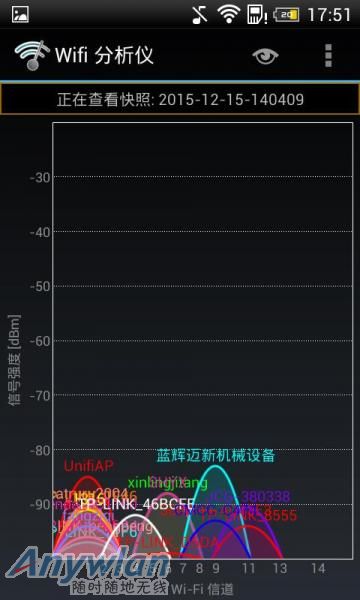

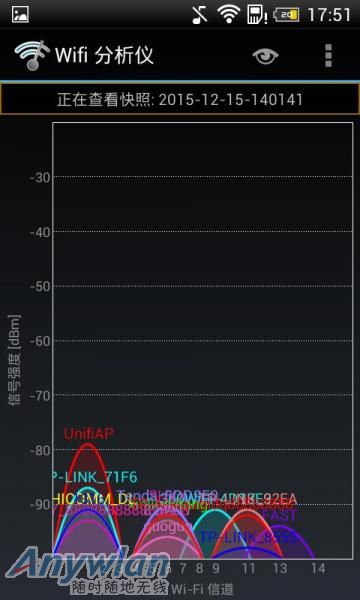

2.4G信道下的频谱分析：
5G信道下的频谱分析：
扫描完毕之后，笔者看到2.4G下2信道、5G下161信道AP数量比较少，于是把Unifi AC LR设置成对应的信道，以此把干扰降低到最小。
这个工具非常实用，可以扫描本地网络环境下无线信道的干扰情况，从而让AP工作在干扰较小的信道下，达到更好的无线传输效果。
4. 远距离传输测试
先来张AP的特写：

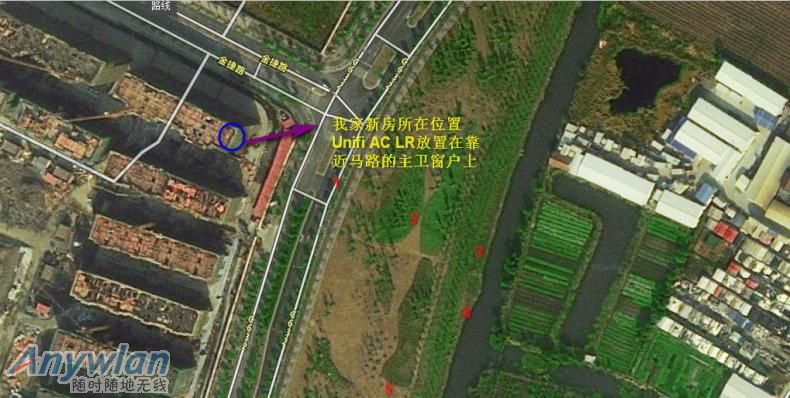

测试地点卫星照片如下，其中Unifi AC LR我放置在靠近马路的主卫窗户上。 分别选取距离AP 70米，110米，140米，170米，175米室外空旷的地方作为测试点，测试当天雾霾比较严重，但基本没有风，所以天气对测试数据影响较小。

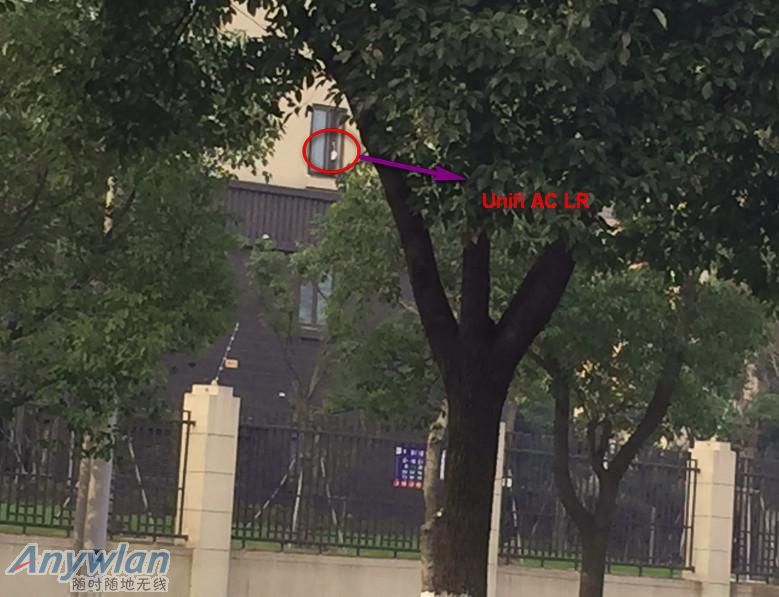

笔者家新房外面看过去的AP
笔者选取5个户外测试点：1为马路对面，2为楼对面草坪的中间位置，3吴淞江边，4吴淞江边靠南位置，5为草坪低洼位置

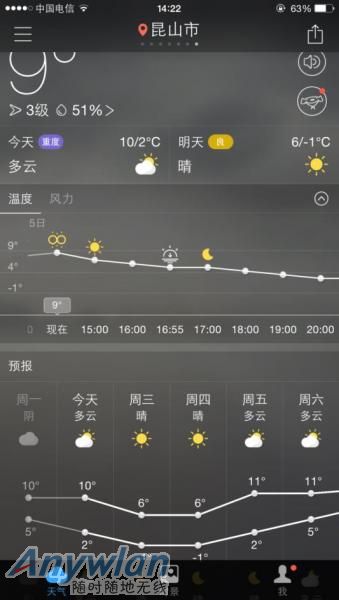

测试当天的天气情况：晴，微风，有雾霾。这种天气对测试影响比较小，测试数据比较准确。
笔者的测试环境：
花絮：上海苏州河的上游-吴淞江旁边有好多钓鱼的哦。

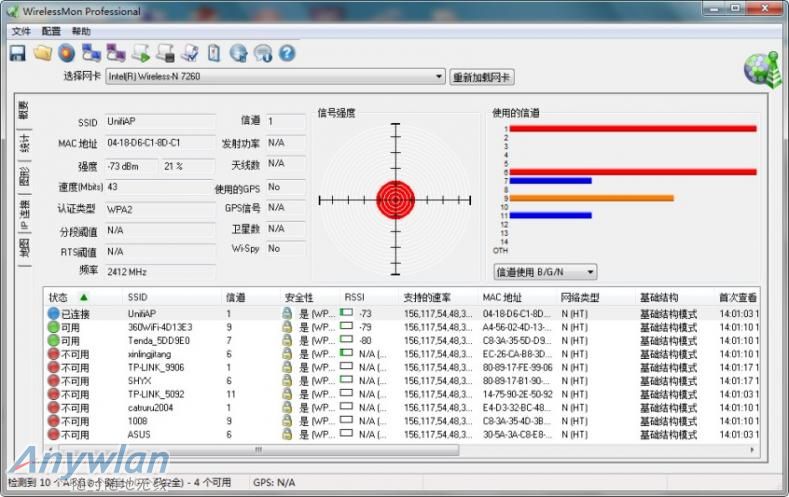

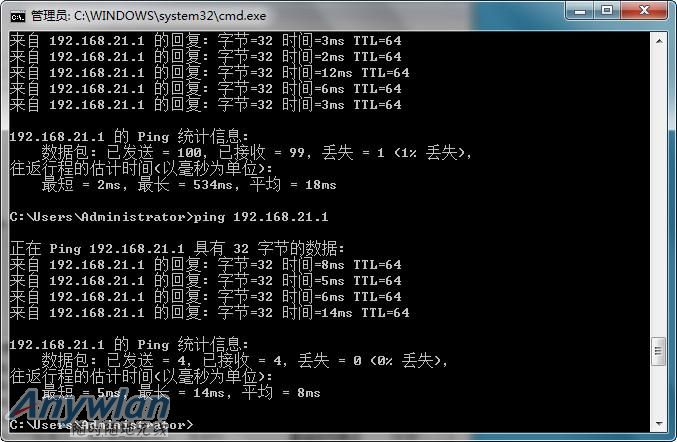

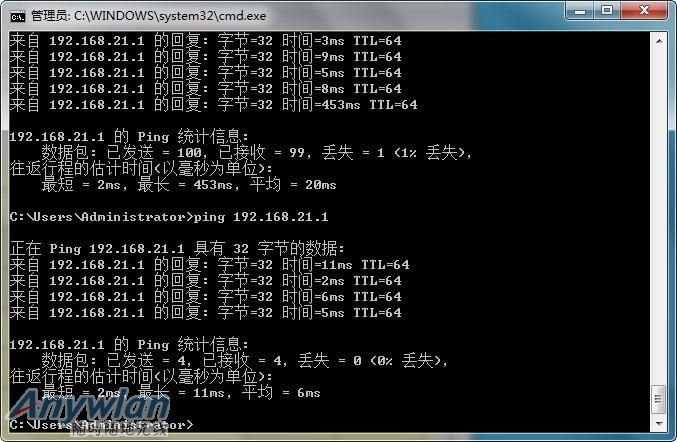

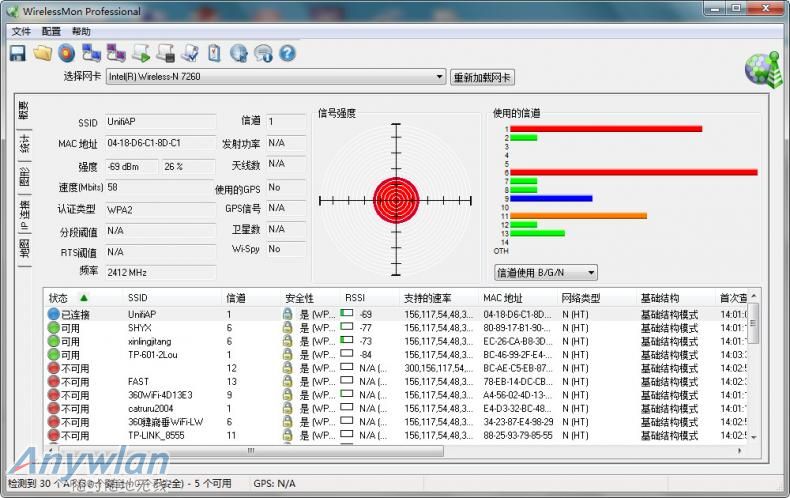

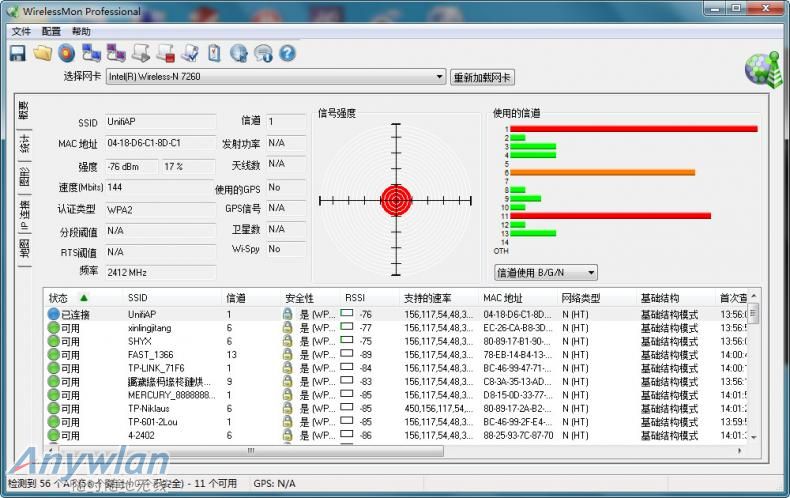

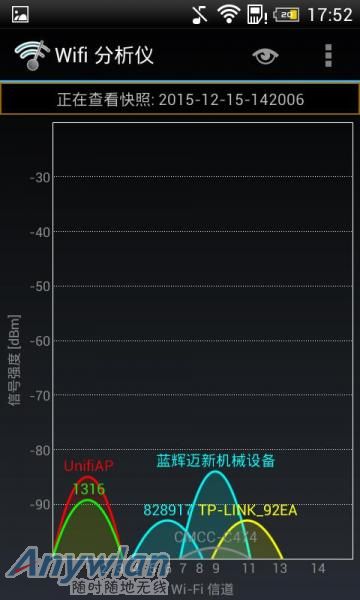

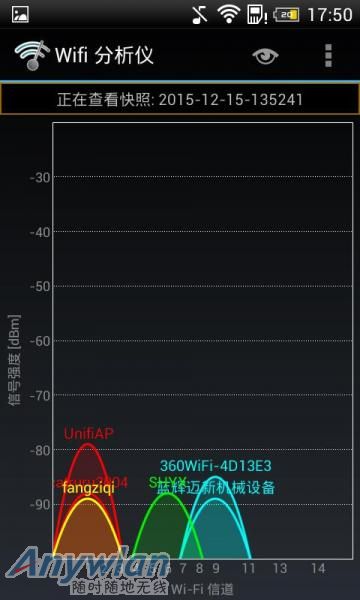

测试数据分别如下：

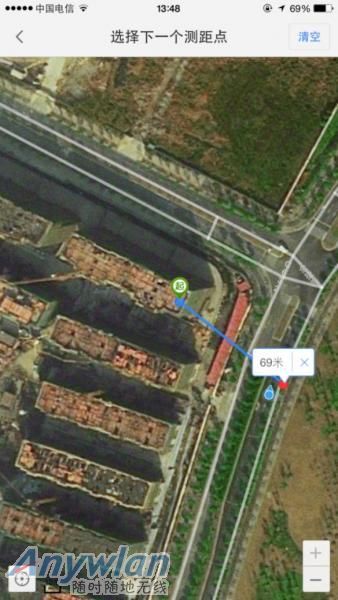

a.距离69米
b.距离109米

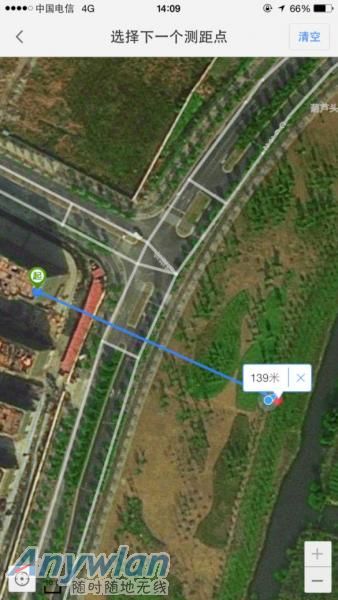

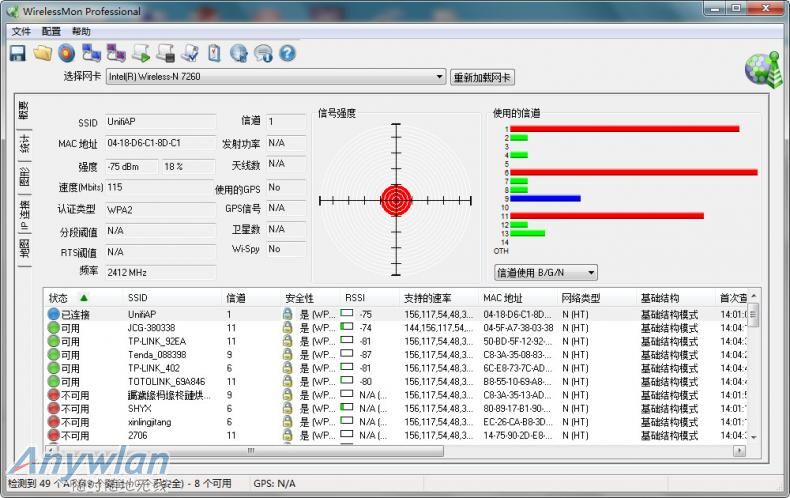

c.距离139米

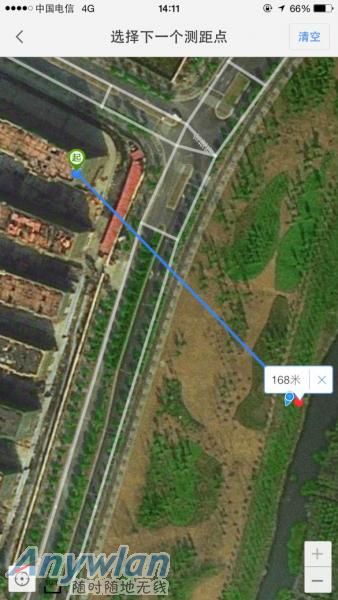

d.距离168米

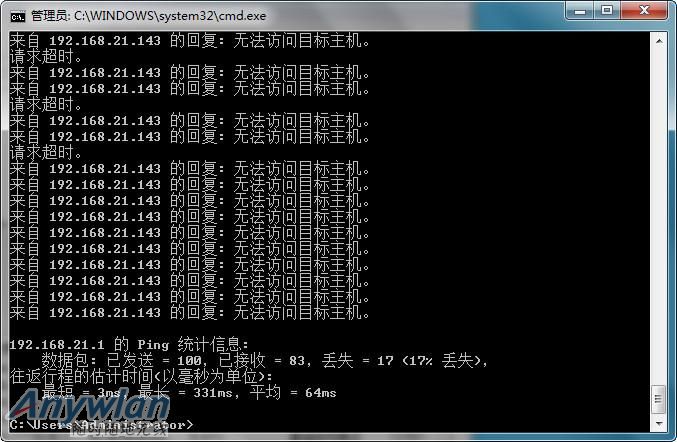

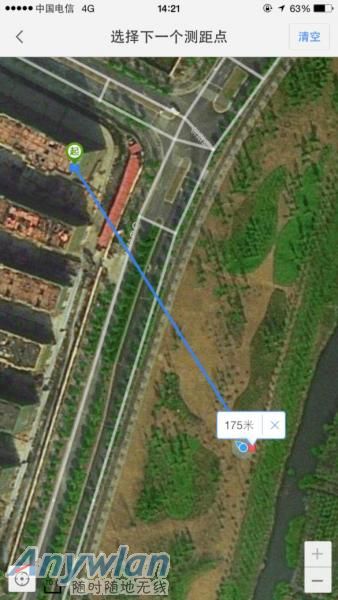

e.距离175米 因该处测试点地势比较低，而且距离较远，测试中，笔记本和UnifiAC LR的链接突然中断，测试最终停止。
测试数据总结：表格如下， 从测试数据来看，信号强度从69米到168米表现比较稳定，PING测试也趋向于很稳定，UnifiAC LR表现很出色，距离长短对信号强度和PING延时影响不明显，远距离传输优势表现很明显。

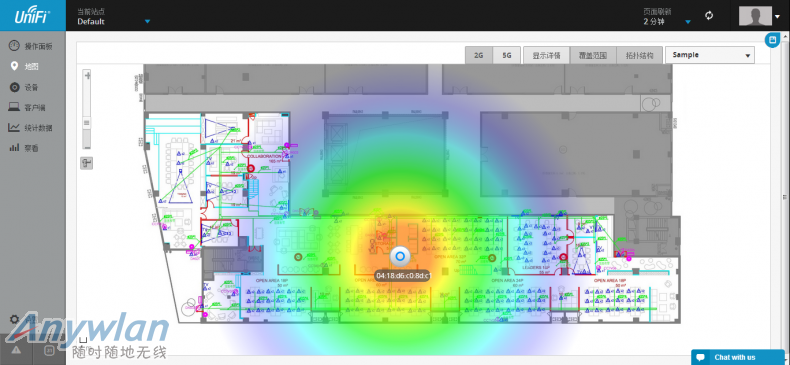

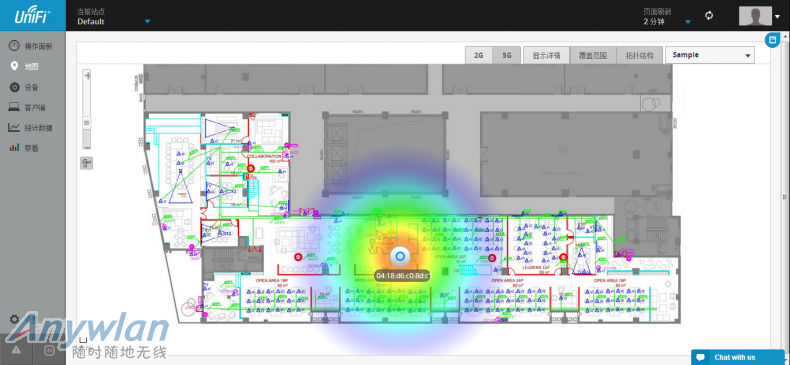

5. 带机测试： 笔者所在的公司是一个100人的公司，办公室面积1000多平方，UnifiAC LR放置在办公室中间的位置。2.4G频段基本覆盖整个办公室区域，整个楼层信号都比较强。

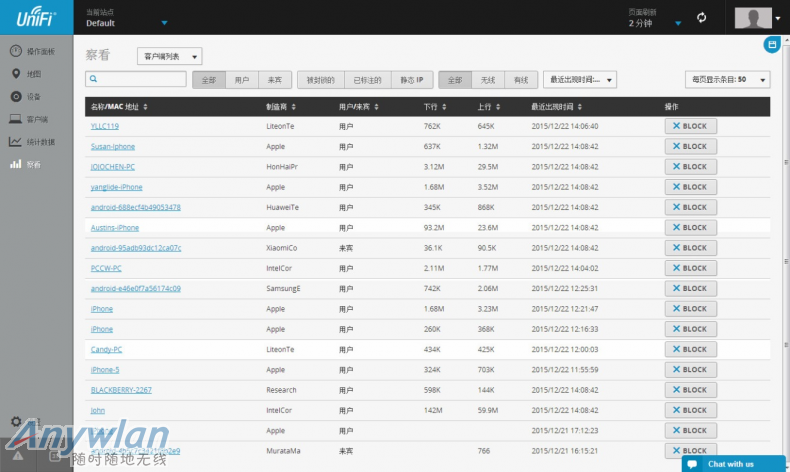

平常销售基本外出，所以，连接的设备最多时12个。顶峰时，下载速度稳定不死机，发热量小，AP工作一切正常。、
总结：带机测试结果表明，该AP是一款能扛住用户量，能稳定工作的无线AP，能胜任企业大用户量，频繁下载需求。
6. 结语： UniFi AC LR是一款远距离、配置高、能承载大用户量、能胜任日益复杂的网络需求的企业级无线AP。软件具有无线控制器的功能，企业无线方案部署能省去一笔不小的开支。具有纯正美国血统，外观设计简约大气，绝对是企业无线AP方案的不二之选。
高清PDF版测试报告下载请前往二楼。
|
