[树熊X2] 美貌与智慧并存--树熊X2测评

[复制链接]

泽铭他爹

4797 回帖	9851 积分	2664 小时在线时间

中校

无线发烧友

注册时间: 2013-1-23

金币: 4677 个

威望: 3 个

荣誉: 2 个

发消息

累计签到：96 天
连续签到：0 天
[LV.100]试剑无线

发表于 2015-9-15 01:28 |显示全部楼层

本帖最后由泽铭他爹于 2015-9-15 12:46 编辑

   首先感谢anywlan、感谢树熊提供这次测评机会！我主要就树熊X2的外观设计、硬件配置、吞吐量、2.4G信号强度对比、web界面及树熊X2认证平台等几个方面做了简单测评，需要说明的是测试不具备一般性，有些数据可能并不真实，只是个人测试的结果，仅供参考。
      首先简单介绍下树熊X2，X2是双频千兆AC吸顶AP，采用的是高通方案，
      CPU：QCA9563                      千兆交换芯片：QCA8337
      5G芯片：QCA9882
      内存：128MB DDR2
      闪存：32MB
      电源：48V 0.4A  DC+POE（这里需要吐槽一下，厂家没有给寄电源，幸亏我有48的电源）拆机图就不发了，@那个男人已经发过了，看一下外观吧

这个固定设计还是非常不错的，旋转90度锁死，避免ap紧贴房顶，有利于ap散热，

   总的来说树熊X2的外观还是非常不错的，白色磨砂外壳，指示灯在中间，接口也比较丰富，一个Wan口，一个Lan口，都是千兆，刚开始看到usb接口的时候本来想吐槽的，觉得一个吸顶AP你弄usb干嘛，插起来都不方便，后来发现来是为了插上网卡，TF卡的作用是可以用来装插件的和存储店铺的资料的（插件目前还没有），电源DC POE都有，

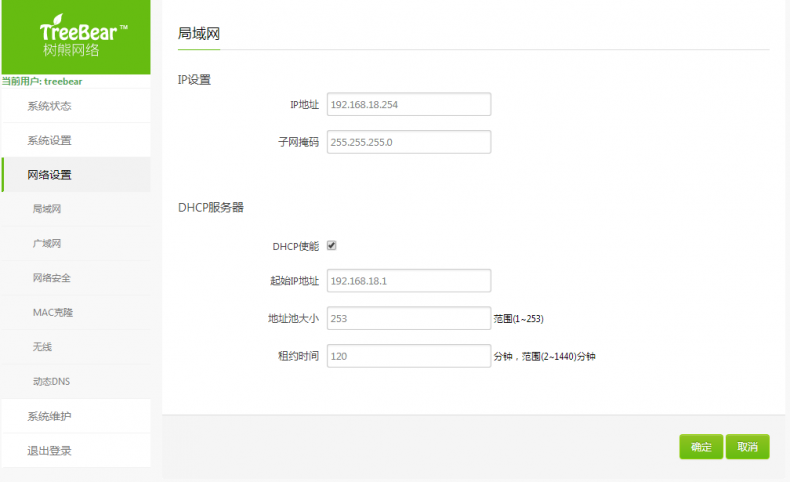

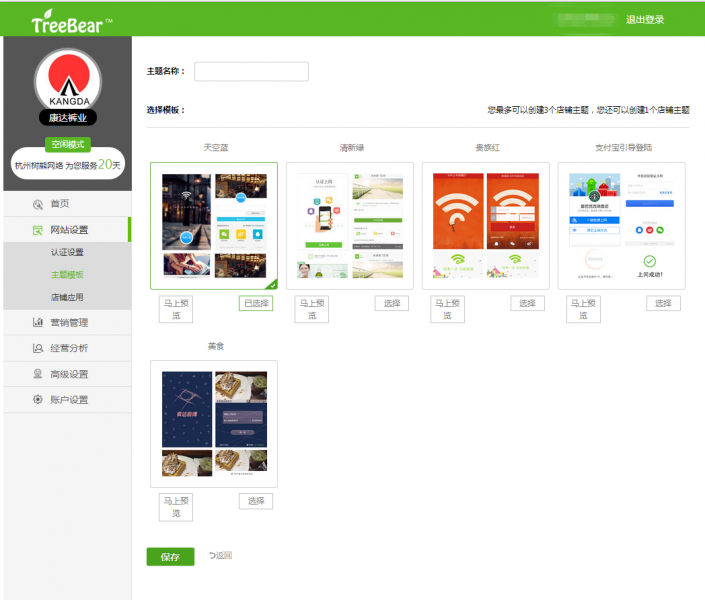

   介绍完外观了，下面看下web界面，总的来说web界面比较清新，也有亮点，又有不足，亮点在无线SSID设置的时候可以选择编码，缺点没有Qos,不过认证平台有简单的类似qos设置，就不再做过多的语言描述了，直接上图吧

   本人主要做的测试就是吞吐量方面的测试，主要测试了，wan-lan  wan-wlan（2.4G 5G），lan-wlan （2.4G，5G）， wlan-wlan（2.4G 5G）    由于本人设备有限，支持AC的设备更有限，为了测试还专门撸了TP WDN6200 双频AC无线网卡，测试用的设备有两天电脑，一台i5-4570 一台AMD 620，系统都是win7 64位其他设备有 tp823n 2.4g 300M 无线网卡，水星 mw150ud 150M 无线网卡，小米盒子2G增强版，ipad2，红米2电信版    测试软件用的IxChariot6.7+endpoint7.1
   以下测试都是经过多次测试取得中间数据，不是最高也不是最低的，由于测试的局限性，测试结果仅供参考
  1、wan-lan

2-1、wan-wlan_2.4G 第一幅图是用的tp823n，第二个是用的mw150ud，不知道为什么300M的网卡连接速度最高只有150M，150M的也只有一半，不知道是不是固件的问题，由于连接速率最高只有150M wan-wlan的吞吐量测试结果也受到限制，

2-2、wan-wlan_5G

3-1、lan-wlan_2.4G 网卡用的wnd6200 2.4G 三幅图分别为 RX TX TX+RX 的测试结果

TX+RX

   3-2、lan-wlan_5G
   网卡同样用的wnd6200 5G 三幅图分别为 RX  TX  TX+RX 的测试结果

  4-1、wlan2.4G-wlan_2.4G

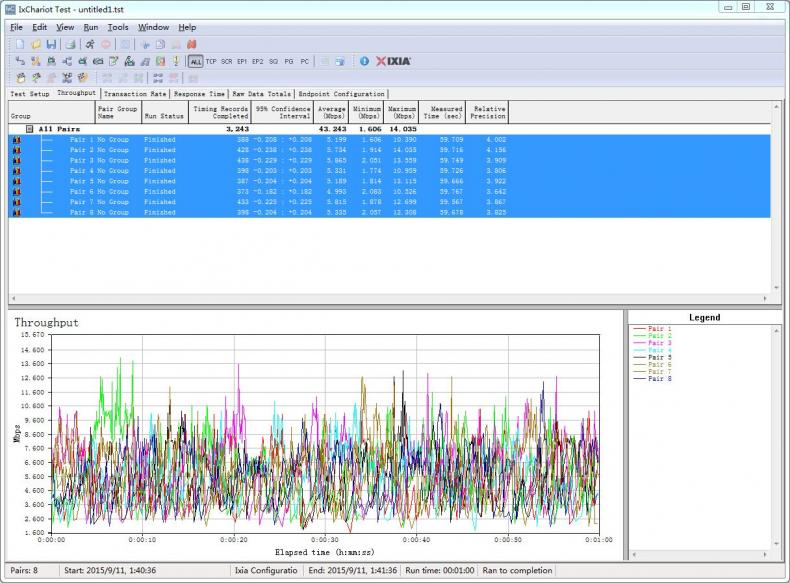

   前三幅图用的是mw150ud和wnd6200 测得的一组数据，RX  TX  RX+TX
   两台电脑一堵承重墙，笔记本太破了，挪电脑又太麻烦，所以没法做近距离无障碍测试，

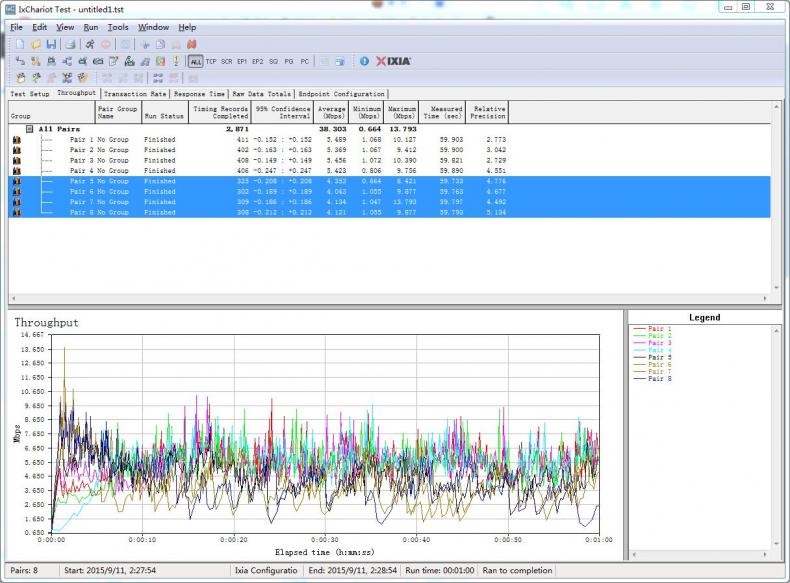

以下三幅图是用wdn6200和红米手机2测试得出的一组数据，都是用的2.4G

   4-2、wlan2.4G-wlan_5G
   首先是用的mw150ud和wdn6200进行的测试，后三幅图是用wdn6200和红米手机2进行的测试

   4-3、wlan5G-wlan_5G
   由于只有一个AC网卡wdn6200，只能用这个网卡和终端设备进行测试了，家里支持5G的设备倒是有几个，不过支持ac的只有小米盒子2G增强版

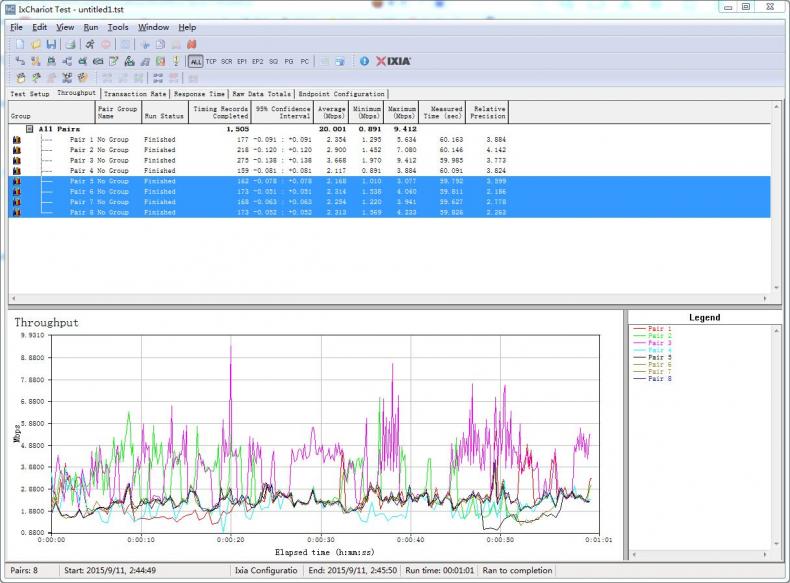

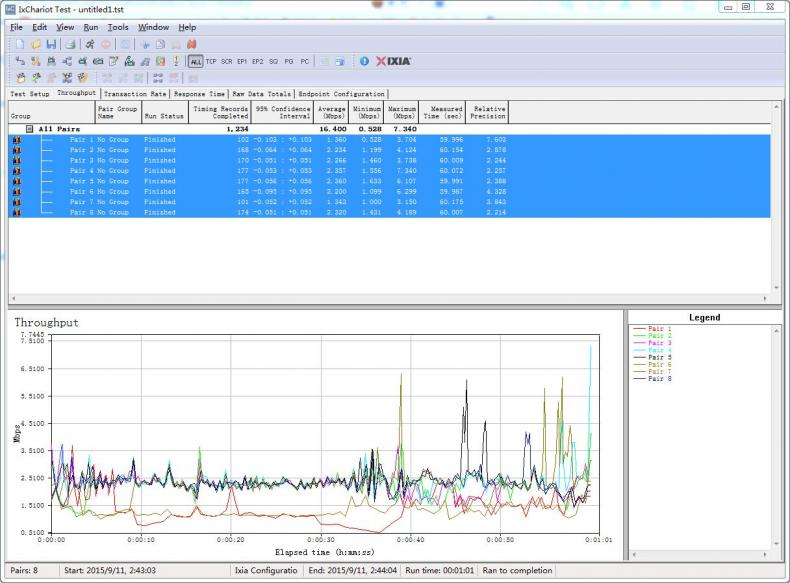

但是小米盒子，也是单天线设计，最高也就433M,另一个设备选择的是ipad2，ipda2支持5G，但不支持AC，以下就是两个终端设备的测试结果，首先是wdn6200和ipad2的测试结果，后三幅图是wdn6200和小米盒子的测试结果

      有关吞吐量方面的测试就到此结束了，作为广告路由，主要看中的还是无线方面的吞吐量，5G的吞吐量还是不错的，2.4G不清楚什么原因，连接速率上不去，测试的结果也不尽人意，希望量产产品能得到改善和提升

   接下来做的是无线信号强度方面的对比，5G强度本来就差，覆盖范围也小就不做比较了，主要对比下2.4G的信号强度，X2的2.4G使用的是QCA9563内置板载2颗2576L功放，按说信号强度应该不错的，不过天线不够给力，说是5DB的天线表示怀疑，

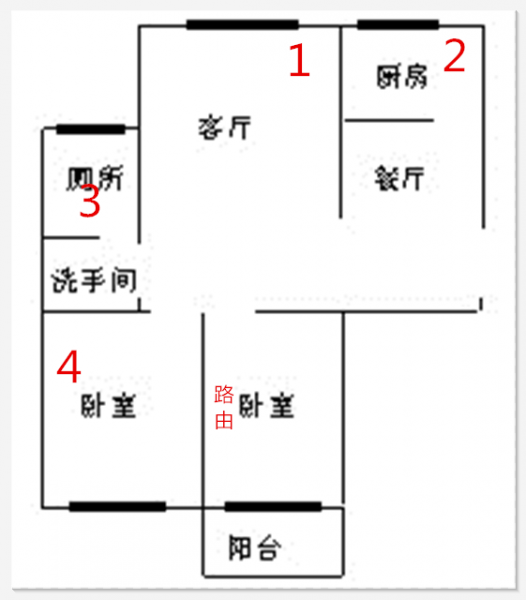

   下图是房屋布局，路由都在图中标注“路由”的位置，用了4个路由进行对比，
   1、树熊x2，功率号称最高20db                   ssid：treebear_2.4G
   2、TP 941V6 原厂固件 cpu超频至640MHz ssid：anywlan
   3、鸡路由2  原厂固件                                  ssid：Hiwifi2
   4、波讯网桥  号称27db  12db双极化天线    ssid：BHU
   无线信道都是选择的1，我家信号最差的位置就是图中3，厕所的位置，4个位置的测试结果显示x2的无线信号强度只能说一般，和极路由2差不多，
