前几日看了sanking 达人的“终极版”叠双菱，一看增益，心里那个痒啊

礼拜6，懒觉也不睡了，早饭也不吃了，开始照着数据do起来

工具找齐了，材料也差不多了。那就开始吧

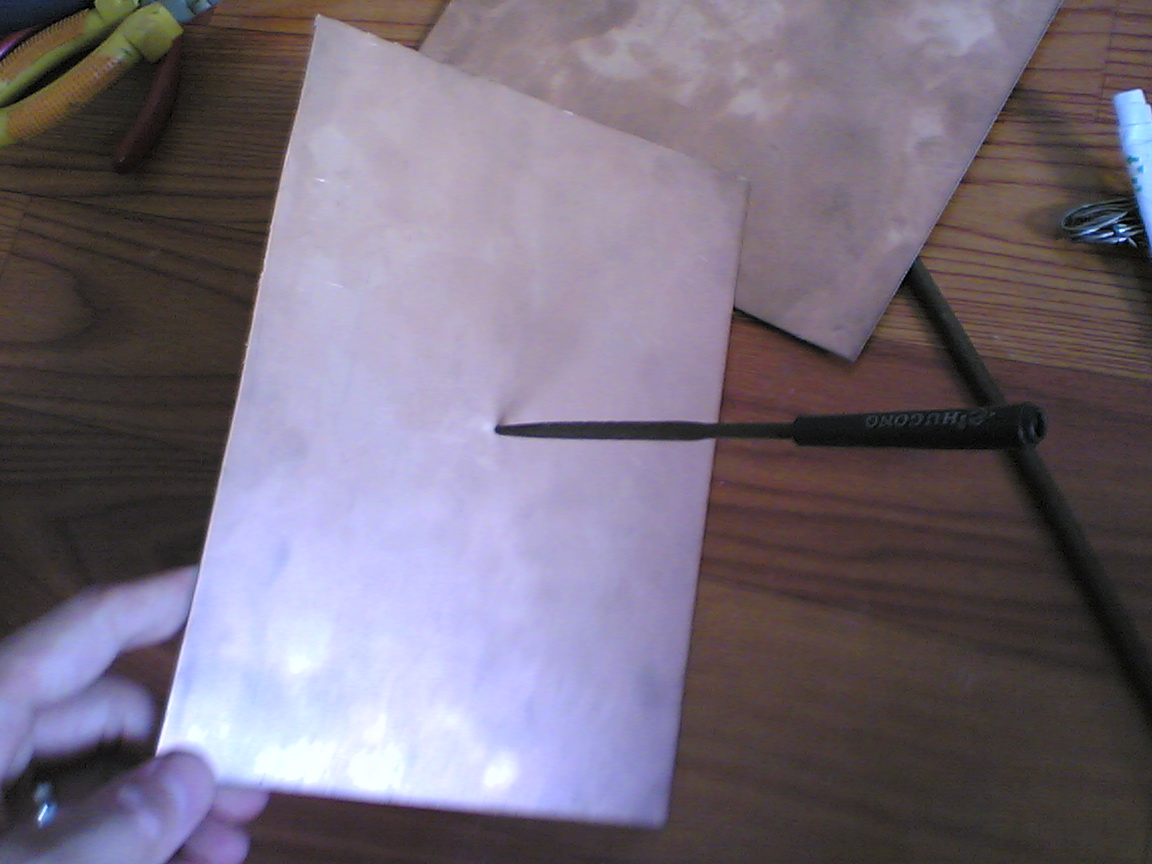

PCB工厂“偷”来的覆铜板，哈哈不能叫偷呢，俺是做pcb设备的，这点小东西还难不到我吧。

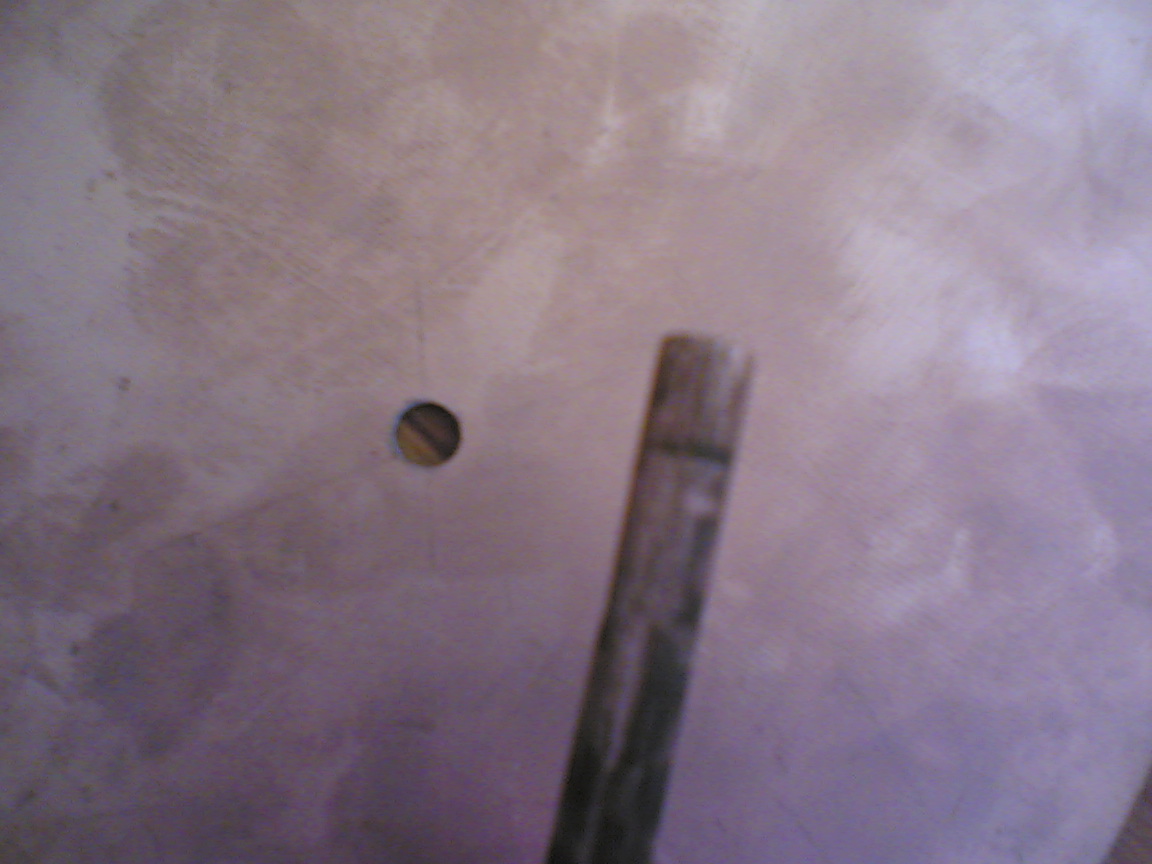

没电钻，那手工开洞咯，速度也不慢，覆铜板那个纤维，你别看也挺结实的。

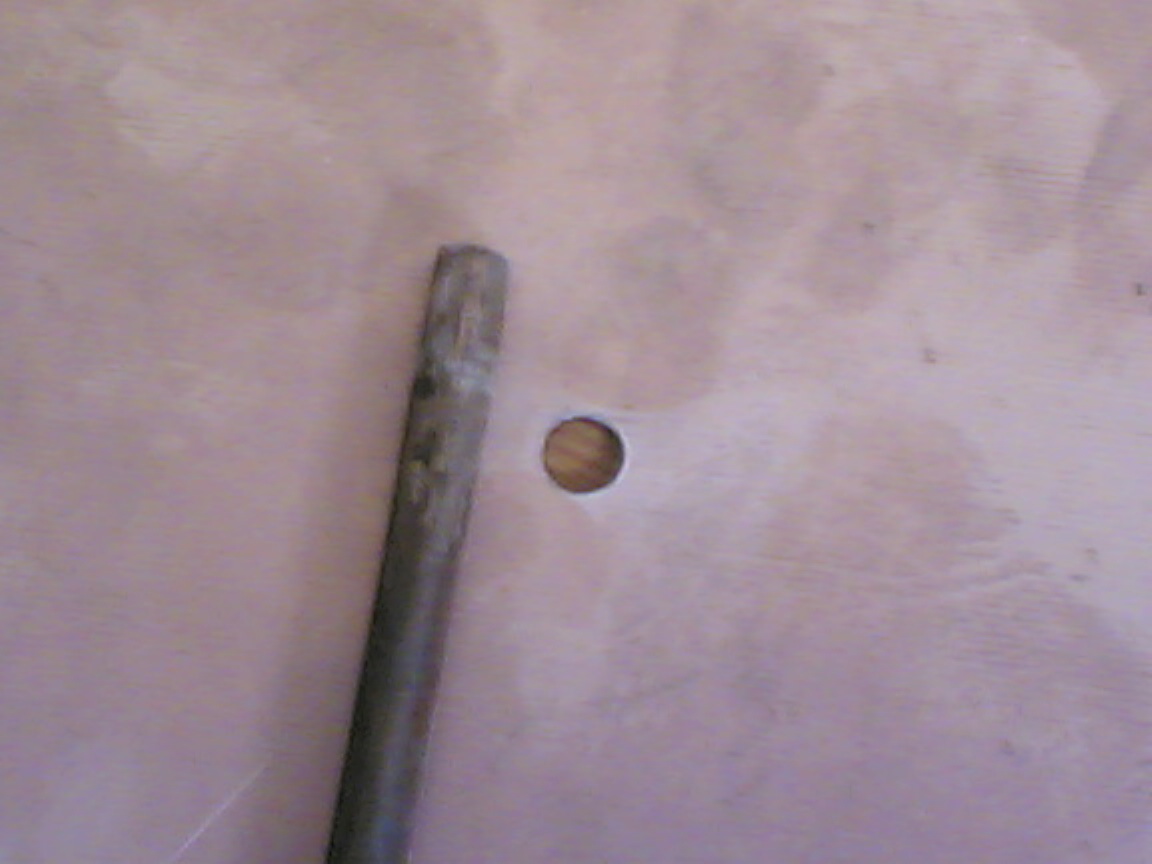

我用的铜管是6.5mm的，有些锈蚀了，不过打磨下还是看的过去的

量好距离，打磨光亮，用钢锯切割需要的尺寸。

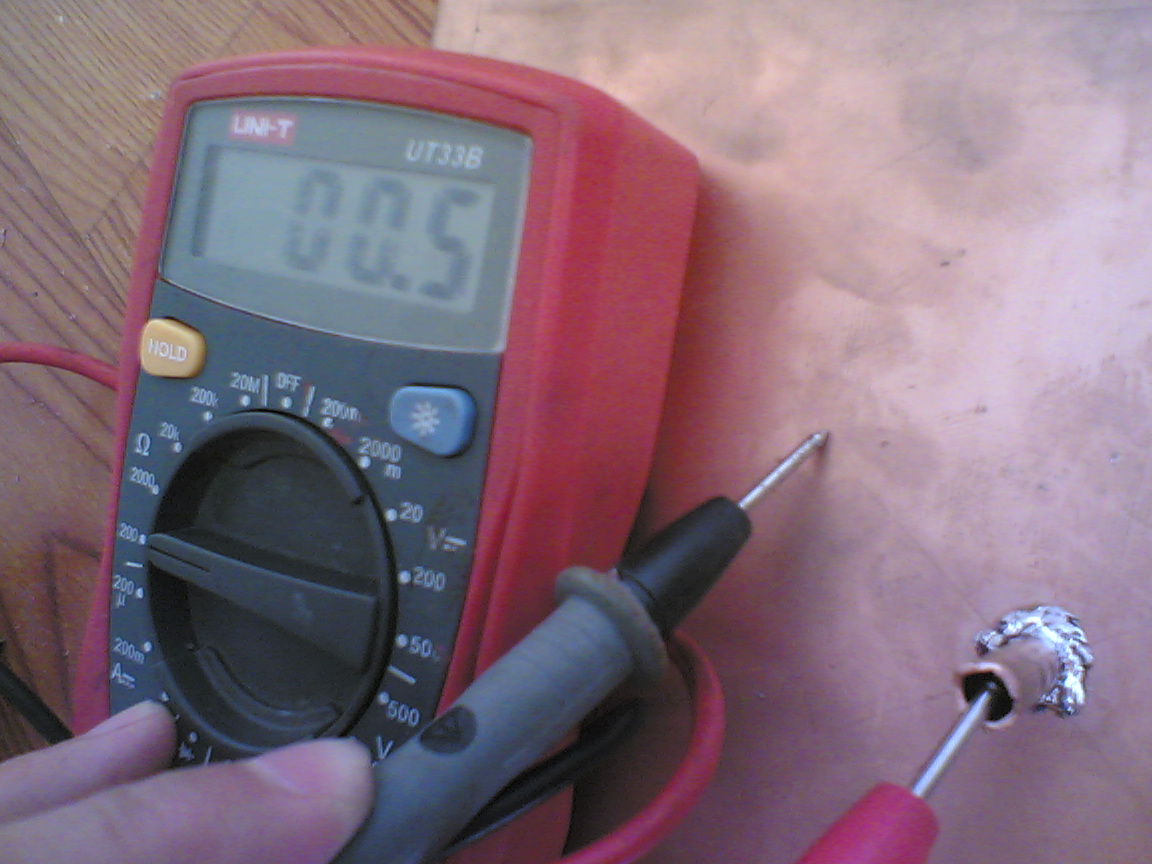

焊接好反射板和铜管，，测试下是否导通。。。。。焊接的辛苦就省略若干字啦

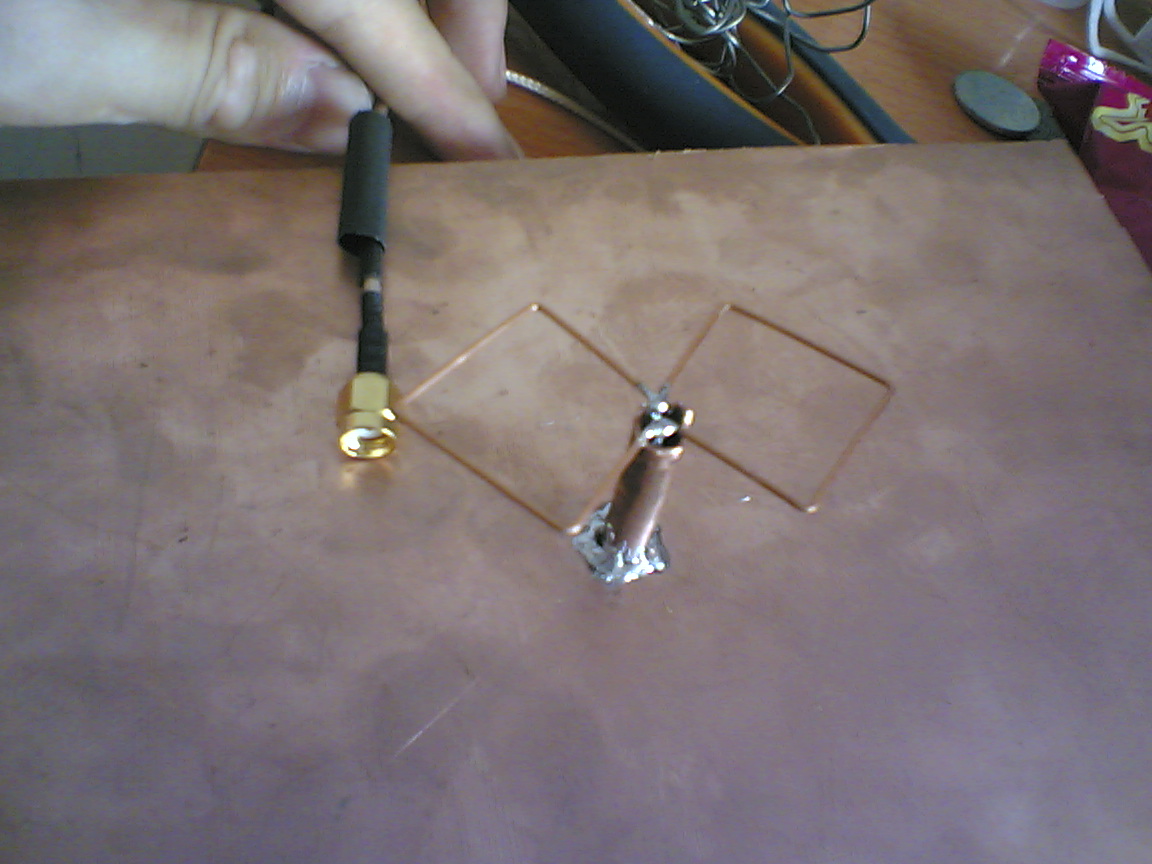

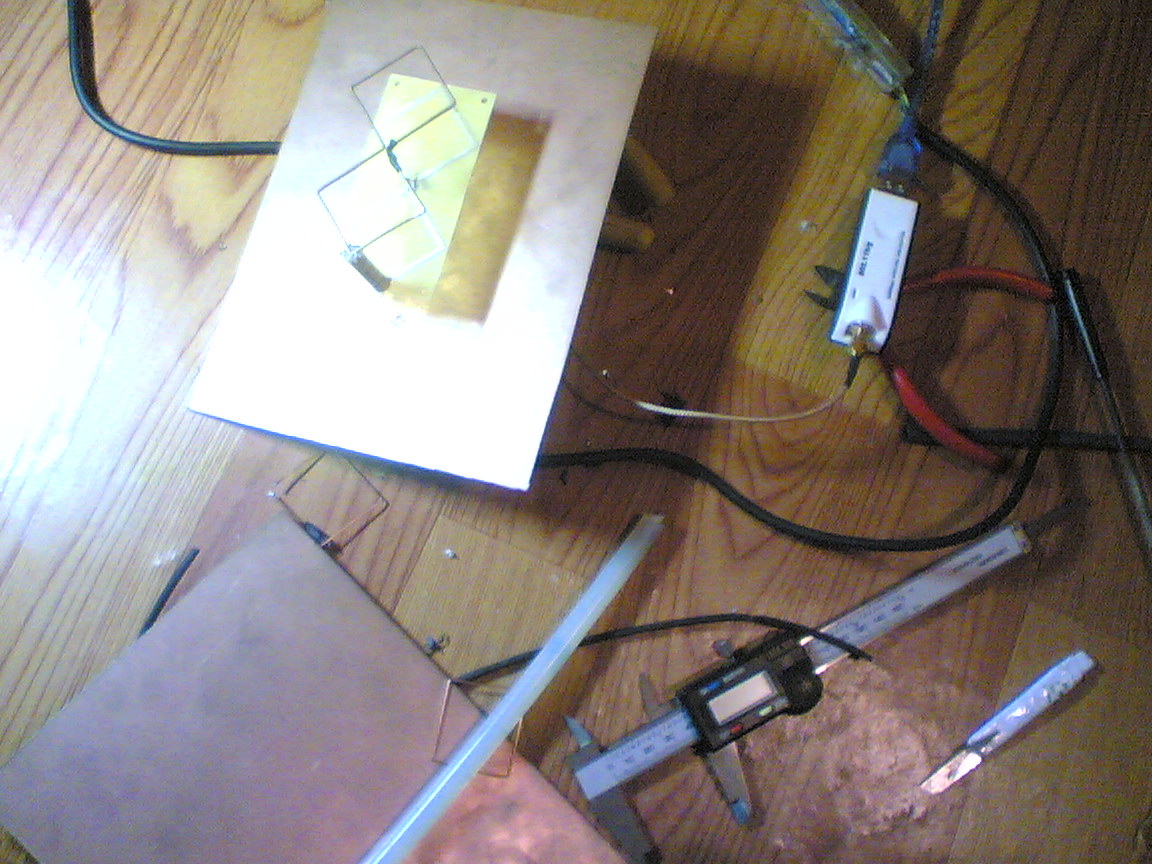

焊接好馈线和振子，，总感觉照片上看起来那个形状有点不自然不知道是不是手机拍的图像有点畸变？

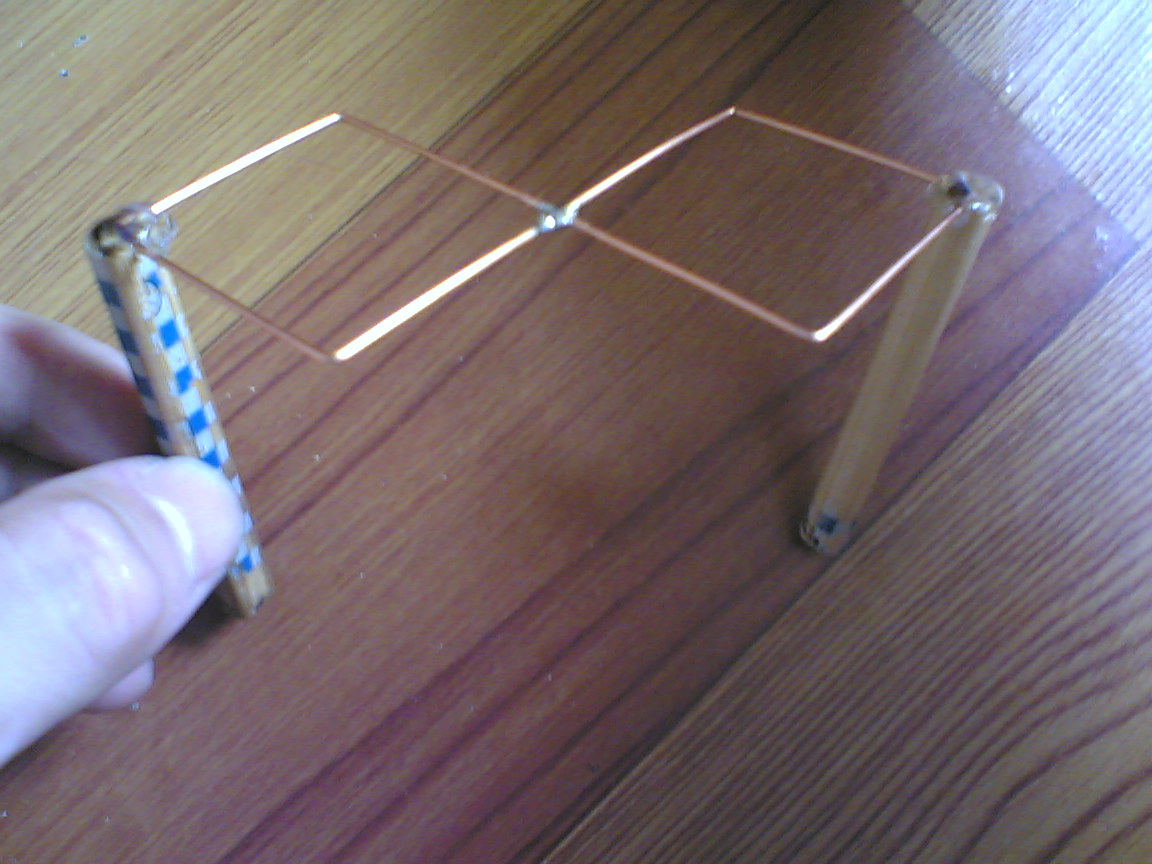

为了装这个导向器，我败了一根筷子，嘿嘿既绝缘，又坚挺还美观是吧？热熔胶固定ok！

这里，筷子支撑的长度我是选择的60.07mm 即振子和板子距离加上振子到导向器之间距离

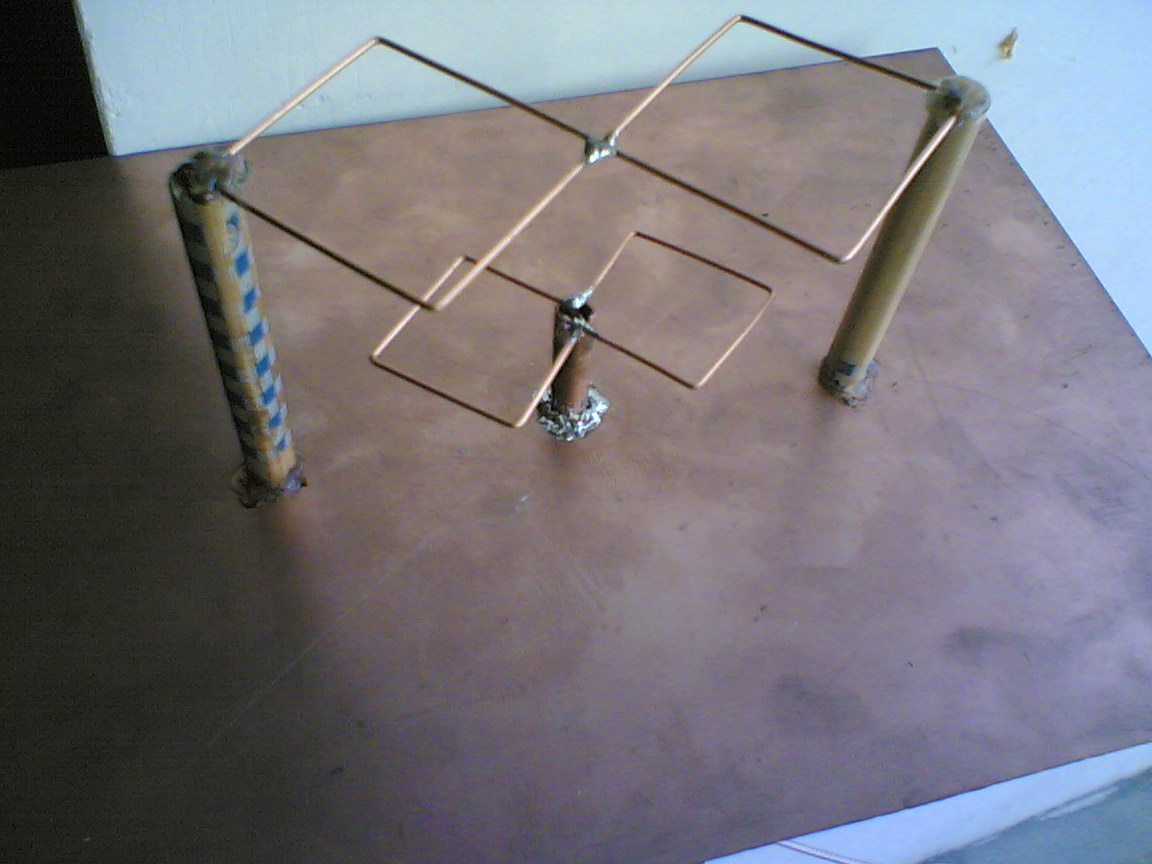

组装完毕，看样子还行吧？铜丝是1mm的，有点软了容易变形所以得小心。

但是，经过测试，令我很失望，竟然比我2db的小棒棒（加了标准抛物反射板的）还差。。。。。悲剧啊，我在想再怎么失败也不至于一点增益都没有吧？。。。。仔细检查我还是没发现什么接线和位置方面的错误

至此，放出所有材料尺寸，求大大们指明伟大的方向！！

铜丝：1mm 反射板：15*20 铜管6.5mm 其他尺寸完全按数据

测试图我就不上了。。。没出效果，总得利用东西啊，于是乎产生了下面的标准版，独臂版，混搭版叠双菱

反射板还是开始那个，重新确定了铜管的高度，那个pcb的双菱不陌生吧，就是坛子上有位大大送的

筷子还是原来的筷子，不过截短了标准的数据

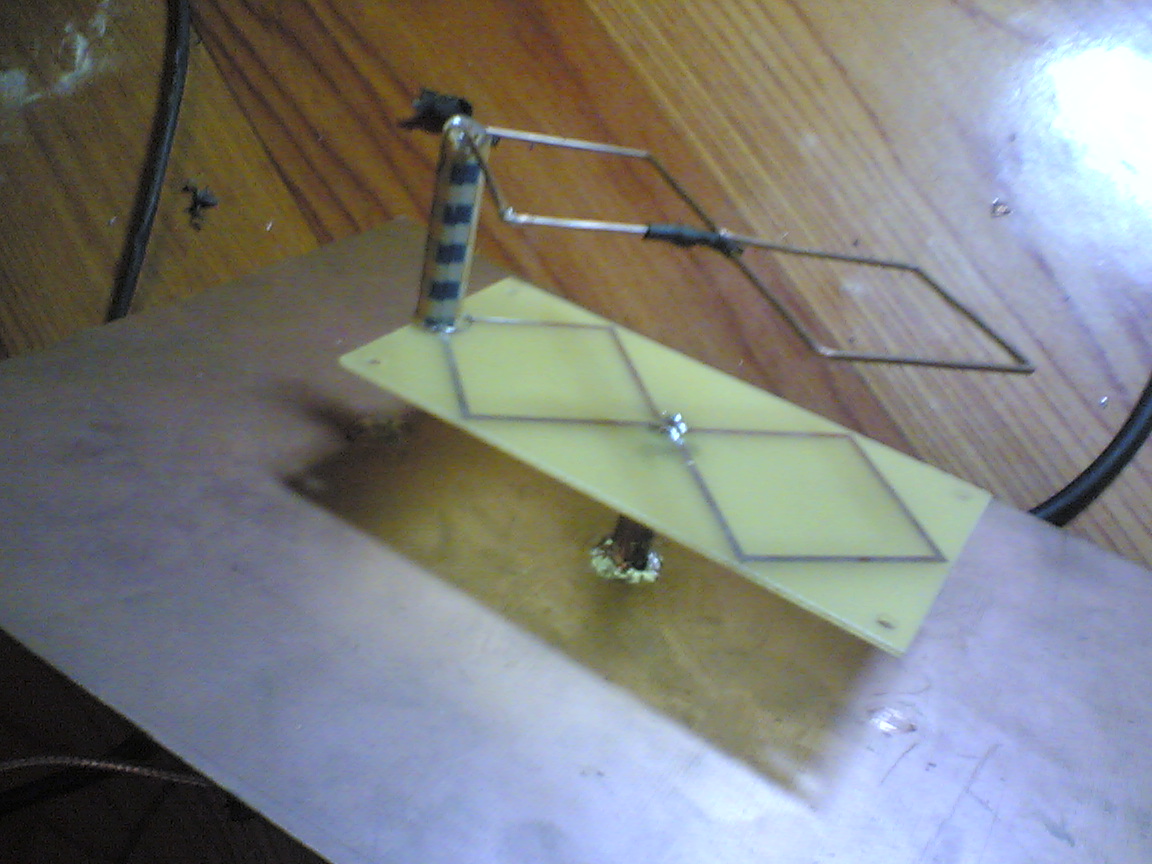

热熔胶固定，对位整齐上面那个双菱我是直接压在下面那个线路图上做出来的中间部分用热缩管绝缘

最后来个一堆乱吧 rt73的卡 5m延长线最后还是例行上测试图

唉，总结下  我还是不去吃螃蟹了。。。等大家测试好终极版的普及一下啊。。。。

以上，感谢anywlan，感谢各位看客  ，最后感谢下我自己辛勤劳动。。。DIY万岁！！！

期待达人来解释啊
其实我后来做的那个叠双菱理论是有15db的增益啦？

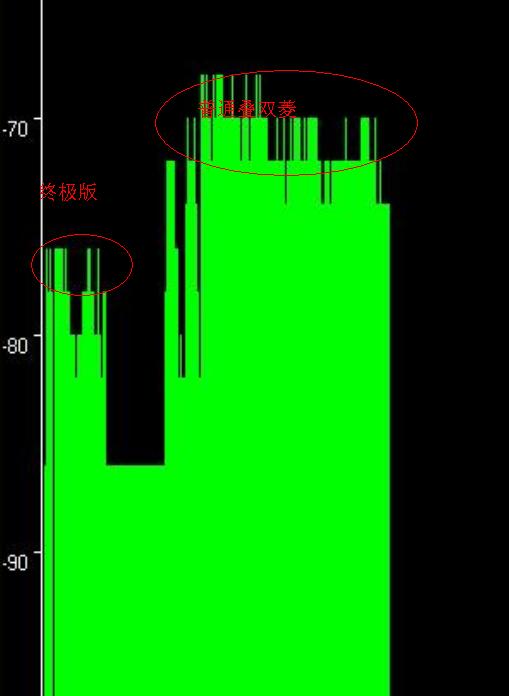

看看图从-85db到-70db
哈哈
