【日线】日线六类非屏蔽200米 POE试用报告（持续更新）

feiniao7168

首先感谢论坛和厂家做这个活动！我申请到了日线超6类非屏蔽网线200米。这次主要用来测试200米POE供电及传输影响。
测试所有材料设备：网线钳 日线赠送的水晶头 日线超6类非屏蔽网线200米 VC9808+万用表  电络铁  h3c 8口POE交换机
笔记本电脑两台 服务器一台


本人平时做一些网络工程，用到的线主要是国产线，国产线大家都了解，要么不够米数要不是铜包铝，更有甚者用铁，前一段时间找到南方一家做线公司一直感觉不错够粗也是铜的。平时室内用超5类，室外远距离一般用室外6类屏蔽线。本来以为这个线也挺好 直到用上日线才知道强中自有强中手！

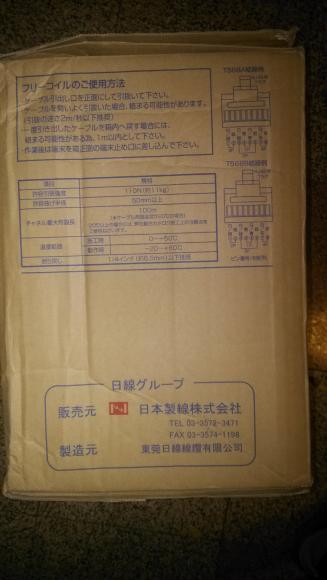

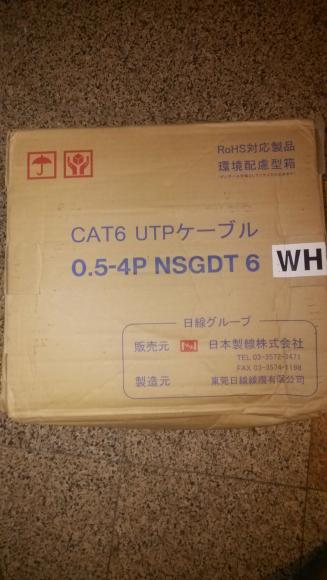

上图我的箱子另一半被压得惨不忍睹

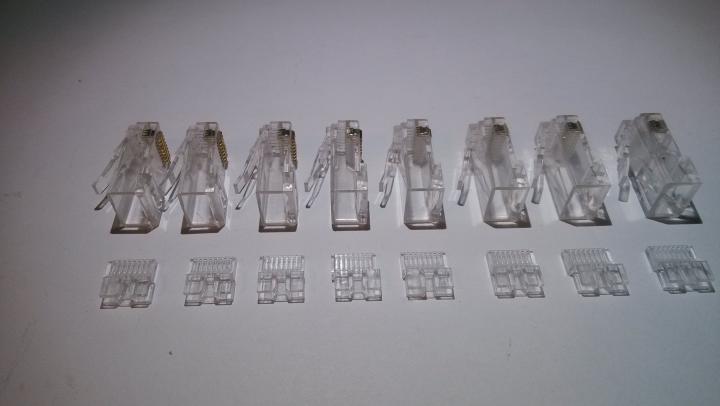

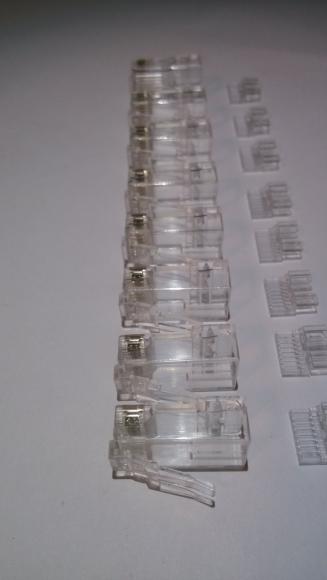

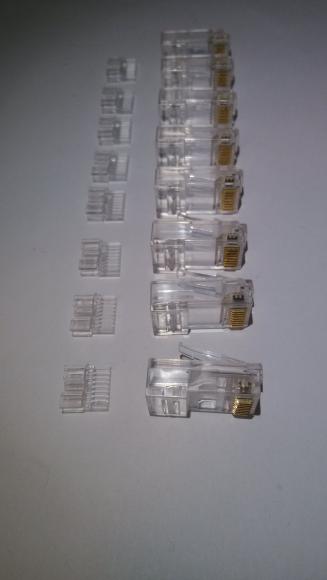

赠送的水晶头

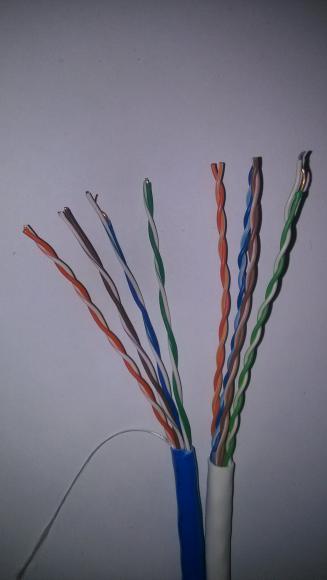

两种线对比 图左边的是我之前购买的线右边是日线大家可以看出线的颜色及线径明显不同 请放大看




接下来迫不及待的进行：
单股网线阻值测试

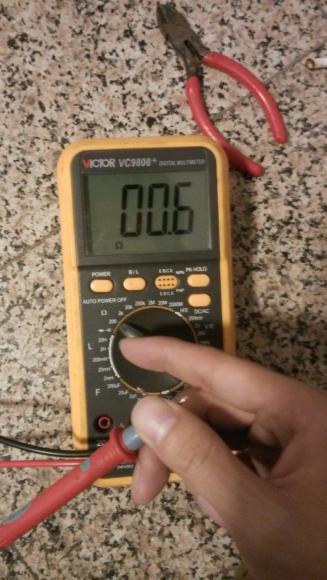

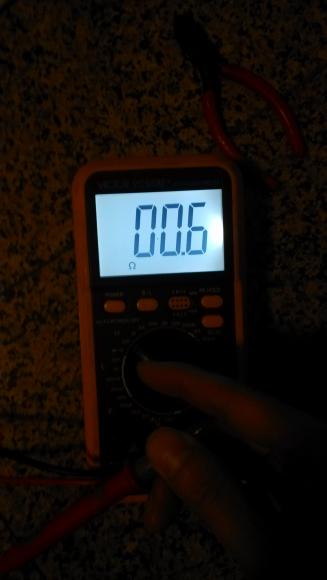

下面的第一张与第二张照片是短路表笔的阻值目的为了测试表笔的阻值

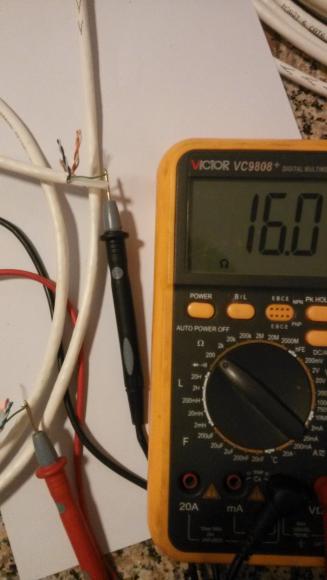

网线接表笔上测试阻值为201.5M16欧！


为了更加准确的计算网线的阻值决定把网线焊到端子上测试

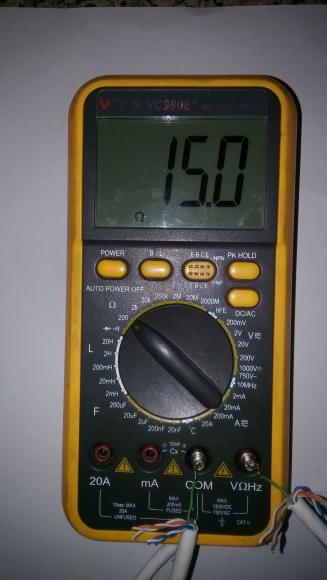

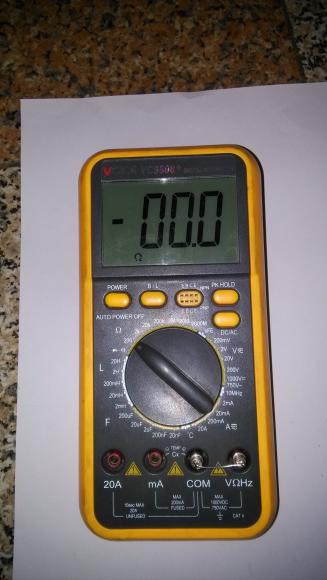

首先短路测量端子看一下阻值为0焊接上网线再测 结果是 201.5M 阻值为15欧

下面这个是网线跟万用表在室外冻了一天测得阻值显示15.6 可能是万用表冻得误差大了

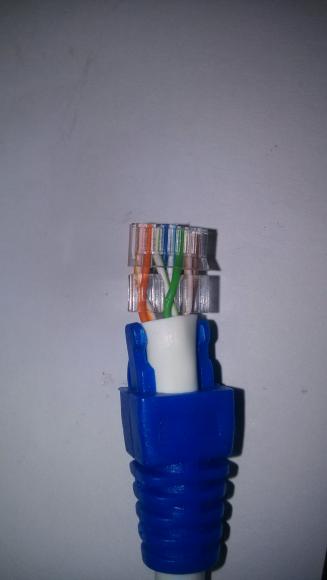

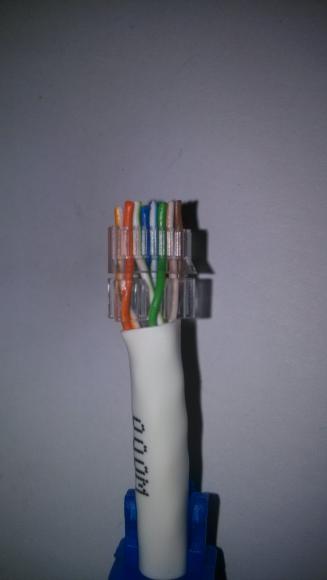

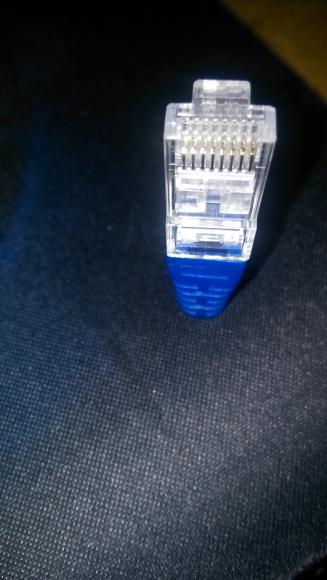

接下来做水晶头

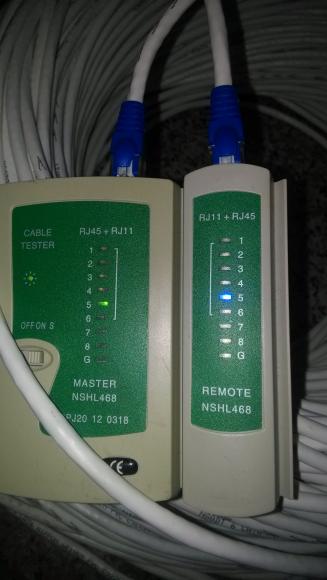

201米的线用测试仪测一下
根根都通

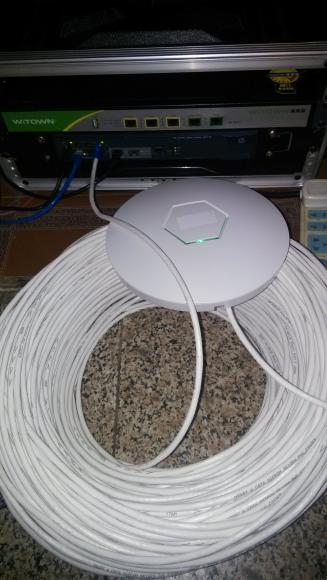

上AP通电




一次点亮 延迟正常！！

feiniao7168

不得不夸一下老大提供试用的日线 真NB  手机像素很渣大家凑合看勿喷
上次评测后的网线一直没舍得用放在仓库

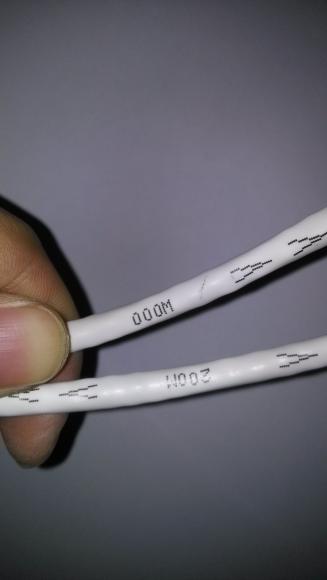

最近用UBNT M2 的时候 由于是24V供电 之前用的网线35米出现供电不足的问题 抱着希望试试用日线 整捆线没舍得裁就直接上了 照片中显示是000M☞200M 实际加起来是201M  一次通电成功 并且低延迟 唯一的问题是路由那边翻转到10M的了 不过201M的网线能通已经很NB了

24V供电电正常：

网桥链接成功：

PING测试 ：






线是六类线 拿来接网桥真是可惜了 心痛啊

zzsyboy

不错啊，牛B，测线器还两色两味儿呢~

wiliam

看上去像0.58线径的，关键这线什么价，，超六类双屏蔽，百米5.5欧飘过。

feiniao7168

zzsyboy 发表于 2014-11-26 00:16
不错啊，牛B，测线器还两色两味儿呢~

那个蓝色是自己换的  蓝色高亮LED

feiniao7168

wiliam 发表于 2014-11-26 01:25
看上去像0.58线径的，关键这线什么价，，超六类双屏蔽，百米5.5欧飘过。

口说无凭 上照片

FYY@

feiniao7168 发表于 2014-11-26 09:28
那个蓝色是自己换的  蓝色高亮LED

不错回头我也给换个发光二极管的

feiniao7168

wiliam 发表于 2014-11-26 01:25
看上去像0.58线径的，关键这线什么价，，超六类双屏蔽，百米5.5欧飘过。

有购买链接或者 可以发我测试 运费我负责

碎碎念书

感觉不错！要是能在电磁环境下测试一下就好了

feiniao7168

碎碎念书 发表于 2014-11-26 12:46
感觉不错！要是能在电磁环境下测试一下就好了

请详细说明条件允许可以测试

刘文开

200米POE

samabc

爱快的AP，爱快的软路由

feiniao7168

samabc 发表于 2014-11-27 07:33
爱快的AP，爱快的软路由

你看清楚了？？
