如果您是一位为达目地不择手断的DIY疯狂爱好者，为了增强3G上网卡的信号，可以把它拆的七零八落。那接下来网友“大汉堡”的深度改装一定适合您，他拆开了上网卡的外壳，在其内部电路板上直接焊接了一个SMA天线接口，换上合适的外置天线，将信号收的满满的！

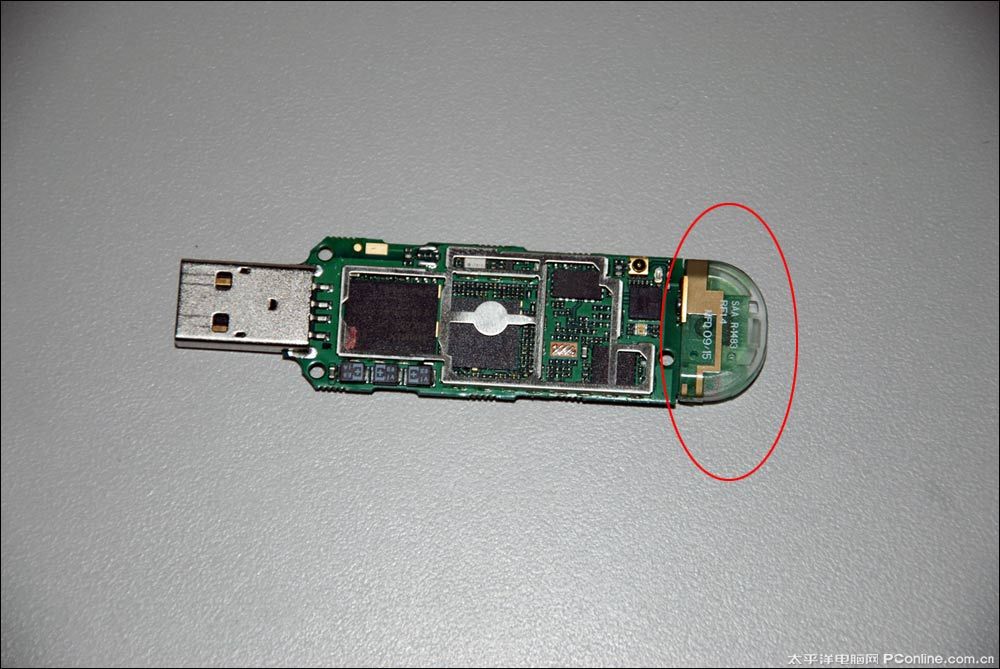

3G上网卡原装的内置天线

下掉电路板上的固定螺丝就可以方便的拆下天线

　　通过以上两图大家可以看到，现在市面上销售的绝大多数3G无线上网卡都是使用的内置天线，这也就限制了3G上网卡对网络信号的捕获能力。所有才有了网友想通过给上网卡增加高增益天线来改善3G上网卡的信号效果的想法，以此来达到提高网速的目地。

简单的把天线焊接到电路板上就可以了

　　其实方法很也简单，我们的网友是通过在3G上网卡原来的天线位置，焊上一根外置SMA天线接头。以后就可以想装什么样的增益天线就装什么样的，而且全向、定向的随他选。如果大家觉得没必要也可以直接把天线焊到这个位置上，这样还能减少信号的衰减。需要注意的是，TD-SCDMA、WCDMA、CDMA2000 EV-DO等3G制式的频段是不同的，天线也不通用，大家在购买天线的时候要选对适合的频率。

四、山寨与正规产品的对比

　　文章开头我们介绍过。华为、中兴等大厂的3G上网卡在稳定性上要胜过山寨卡一筹。其主要表现是，当我们在同一基站下同时使用多块上网卡上网，华为的下载速度，速率的稳定性，都要优于小厂的产品，不过如果是单独一个个测试，不同时使用，那它们的速率差别不大。

　　但随着3G普及，使用3G网络的用户只会越来超多。那大厂产品的优势就会体现出来，为什么有这么大的差异呢，我们今天就从拆解上给大家分析它们之间的不同。

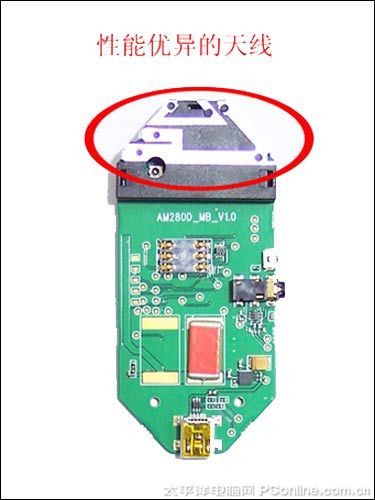

普通产品和大厂产品的天线使用不同

　　首先在天线部分可以看到，小厂为了控制成本，天线都是选用的低成本螺纹天线，大厂则使用了一体化天线，这两块上网卡，如果都不小心摔到地上，使用螺纹天线的上网卡就有可能因为天线脱焊折断而报废。

拆解后的小厂产品

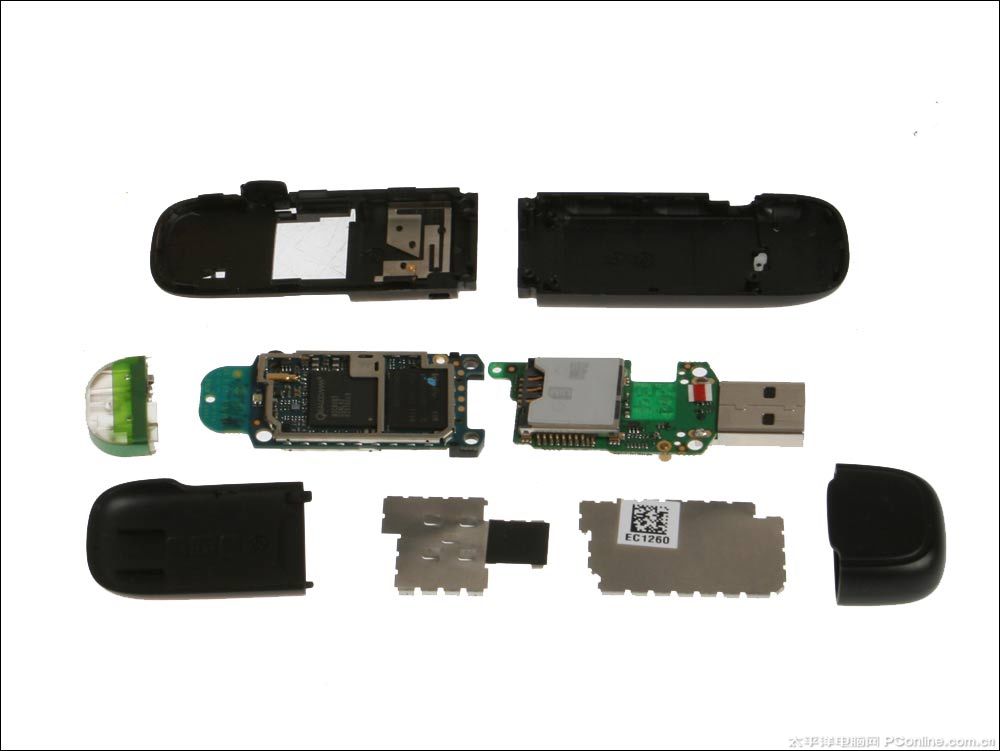

拆解后的华为产品

　　这是拆开后的两套不同厂家的3G无线上网卡内部结构。下面这款华为的上网卡采用的是模块化组装，这便于维修但使得成本增加。而上面一款产品则是直接把各个部件焊接在一起。

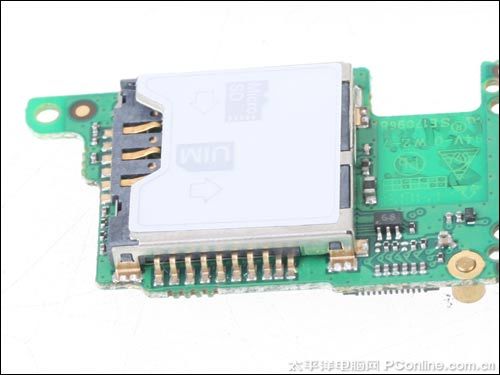

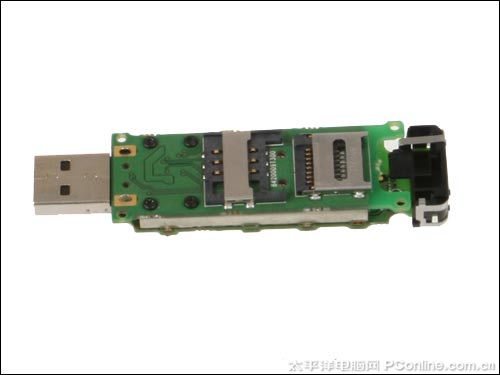

两款产品的UIM插槽和SD扩展卡槽位

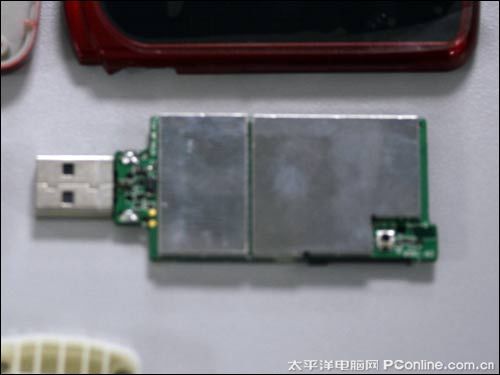

两款产品的屏蔽罩

　　通过这组拆解对比，可以明显看出，山寨厂商为了控制成本，在原材料的选择上就已经与大厂拉开了差距，做工上也有很大差别。所以大厂产品能在对比测试中胜出也不足为奇。但是山寨产品也有其自身优势。目前一块普通3G上网卡的零售价在200元左右，而华为中兴的价格则在400以上，价格相差了一倍多，在低端市场，普通小厂的3G上网卡产品还是有一席之地的。
