发表于 2009-5-13 15:26

本帖最后由 usbkyo 于 2009-5-23 23:20 编辑

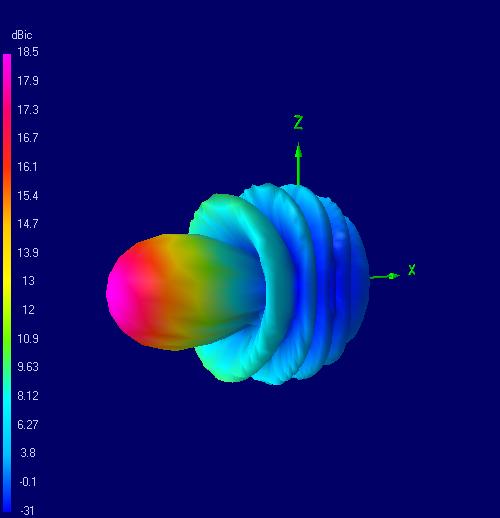

呵呵，先占个位并留个模拟效果图，具体参数和造型留着等实物做好了再公布，留个悬念O(∩_∩)O~

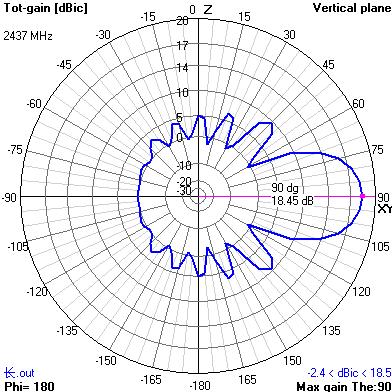

可以看到在2437MHZ（6频道）频点下增益为18.45dbic，换算约为dbi=18.45-2.15=16.3dbi

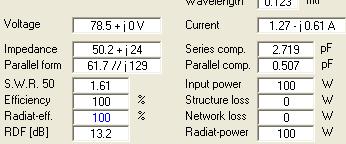

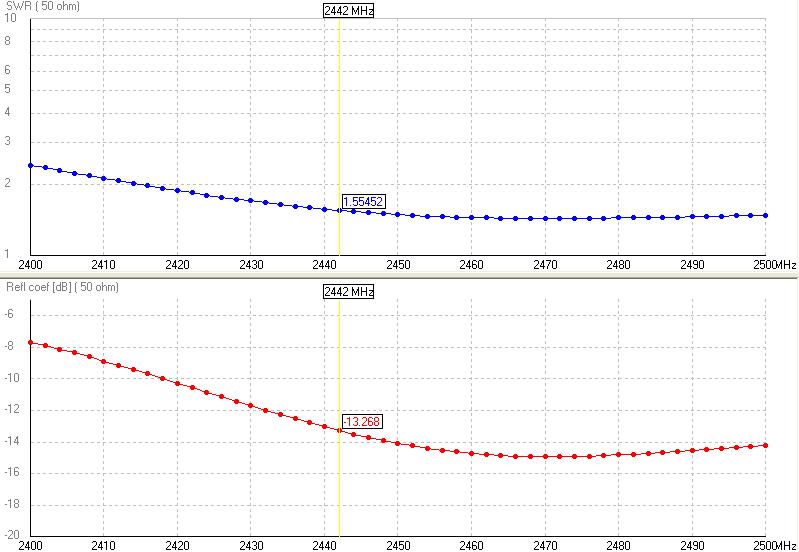

而输入抗阻为50.2+i24，十分接近50，而SWR为1.61应该说是不错了
制作天线制作大全中增益为16dbi的14单元八木天线时，制作振子至少用去铜丝707mm，使用铜梁连接时至少还需要铜线480mm，而这个天线需铜线约750mm，比使用铜梁的八木要省，同时不需要大量焊接，目前的设计仅有3个焊点，同时因抗阻较接近50，所以不用接巴伦！
呵呵，说了这么多好处，其实任何天线都有缺陷，这个也不例外，它的前波瓣较窄，同时旁瓣较多，可以从模拟图看出来，同时和八木一样要求精度较高。

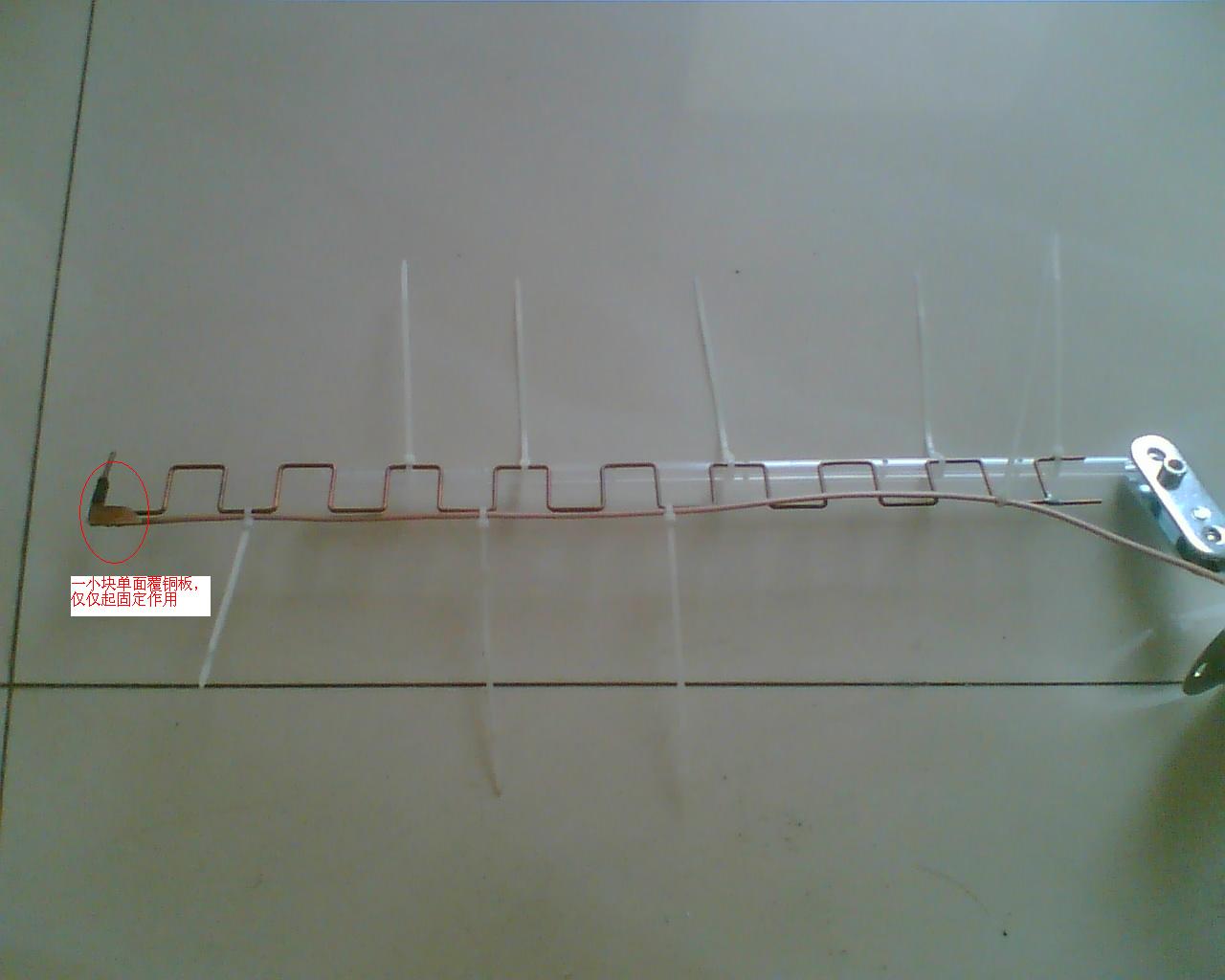

来看下做好的实物图

图片的清晰度不是很高，没办法，没有数码相机。。。

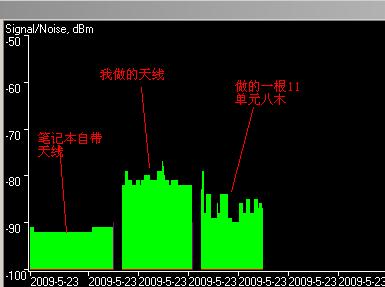

再来张效果对比图：

客观的讲效果似乎没有模拟的那么好，但是信号的稳定性还是很让我满意的，值得一提的是八木使用的是是2平的铜线，而做这个时2平的没有了。。。只好用了1.5平的，应该影响了不少效果。

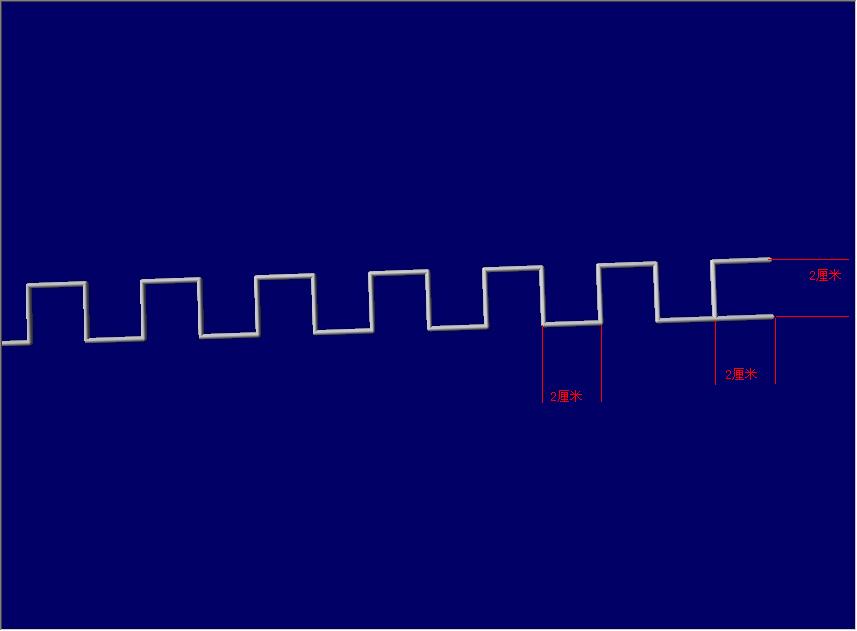

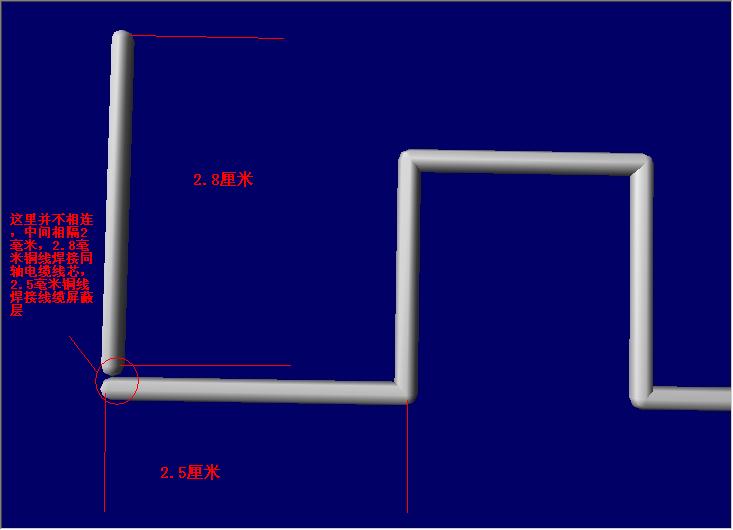

下面是尺寸示意图：

注意：所有数据均是铜线中心到中心的距离！！另外注意天线要在一个平面内
今天就先更新到这里，有兴趣的朋友可以一起来讨论下。
最后要说：我们总是在使用人家图纸在做天线，我们一直在模仿，我们需要创新，哪怕是失败，我们去做了。
感谢关注这个天线的朋友，因为最近在写程序，有些忙不过来，图也是用windows自带的画图软件改的，对不住大家了。
最后大家给这个东西起个名吧。

定向天线, 加工, 设计图, 实物, 增益

usbkyo

56 回帖	383 积分	73 小时在线时间

少尉

注册时间: 2008-10-6

金币: 314 个

威望: 0 个

荣誉: 0 个

发消息

尚未签到

发表于 2009-5-13 15:26

本帖最后由 usbkyo 于 2009-5-23 23:27 编辑

更新了实物图，大家有什么问题就在后面跟贴吧，有空我就会上来看看的。
看到下面有朋友说我故弄玄虚，其实我只想知道，有没有人对自己设计个天线有兴趣。
我们不能只是一味的模仿，大家可以查下看看，我们的图纸是不是都来自国外网站，我们自己的呢？
不扯了，只希望多点新意，多点原创。
