保证能做10米以上USB 2.0 网线延长线的要诀

单眼

经过我多次失败 查找原因 我发现了成功制作 超过10米以上网线USB2.0延长线的要诀
网线的选材：
国内网线种类繁多 质量如何鉴别  其实从网线的原理上可以鉴别
铜纯度和缠绕级数
最关键就是铜的纯度
我用的是电阻法

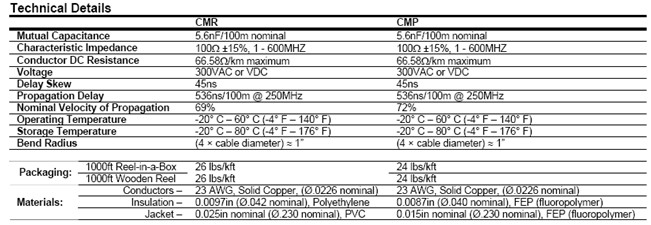

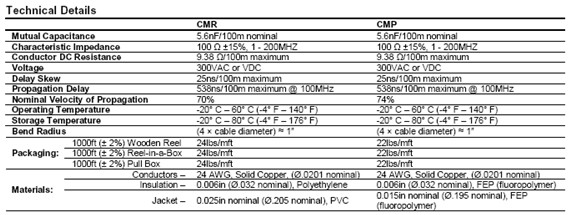

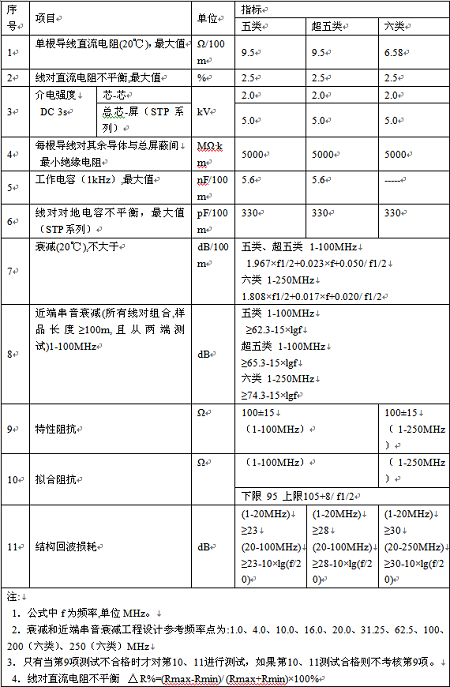

国内比较有名的一家网线厂商【中国普天】找到一些参考资料


安普
5E

6类



举例：
5类&超5类  100米阻值9.5欧姆 换算约等于 1米0.1欧姆 大家假如做15米网线 大约不会超过1.5欧姆
【注意数字万用表打到200欧姆档无负载电阻时测一下表内阻 最后测线网线的时候需要减去这个内阻值的】
如果大家制作的5米10米15米线 无法使用 那么很大原因是因为线的铜纯度太低 信号损耗

一些自我测试的参考资料
广东省普宁市恩普电线电缆厂apwt牌网线【制作15米网线USB延长线失败】
超五类 双屏蔽 15米
单根  3.8欧姆
双根  1.8欧姆
三根  1.2欧姆

泰科电子 安普  【制作15米网线USB延长线一次成功】
5类     无屏蔽 15米
单根  1.3欧姆
双根  0.7欧姆
三根  0.4欧姆

差距不是一般的大 看来屏不屏蔽并不重要 重要是线要好铜要纯 制作工艺要好

而线缠绕级数 既然用了那么好的纯铜 不可能这个不达标 这个鉴别省略

接法：
实验证明 最有效的 接线方法是3113 接法【何为3113请参考其他关于3113的介绍文章】
但是很多人的接法并不是最优化的3113接法
如果是严格按网线标准制作的 蓝色那一组缠绕最紧密的  而棕色那一组应该最稀疏     排序是蓝 >绿 >橙 >棕
但是国内厂商 未必按照 这个标准制作 所以如果对于不太有把握的网线应该拆出10厘米观察那组缠绕最紧密
USB 4组线 棕色做分拆电源辅助供电  绿色和橙色一组做电源+-  蓝色做数据D+ D-

秀秀我的网线：

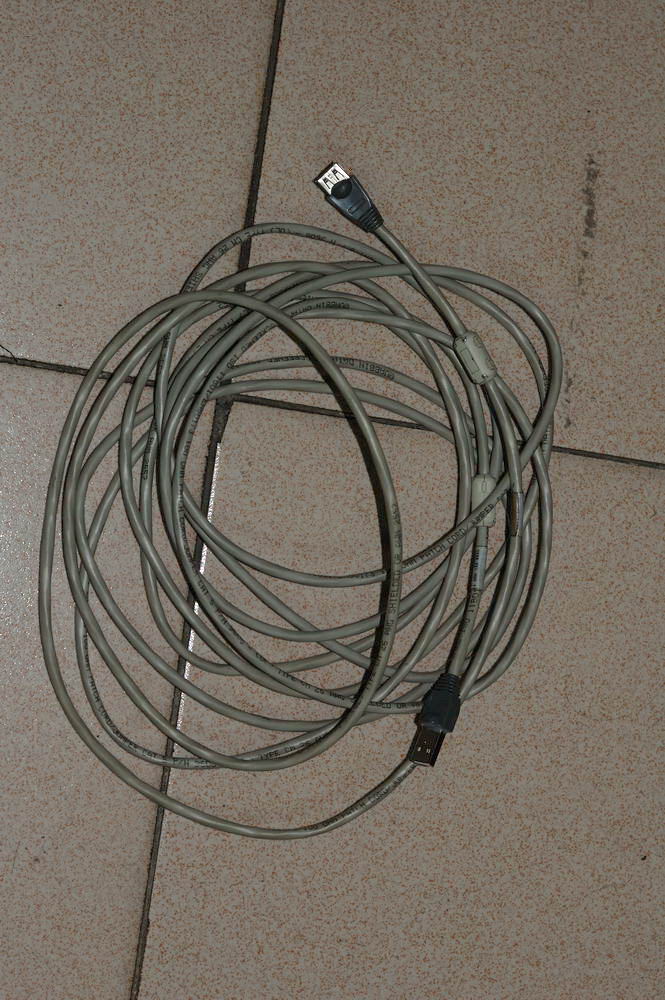

失败的双屏蔽apwt牌网线

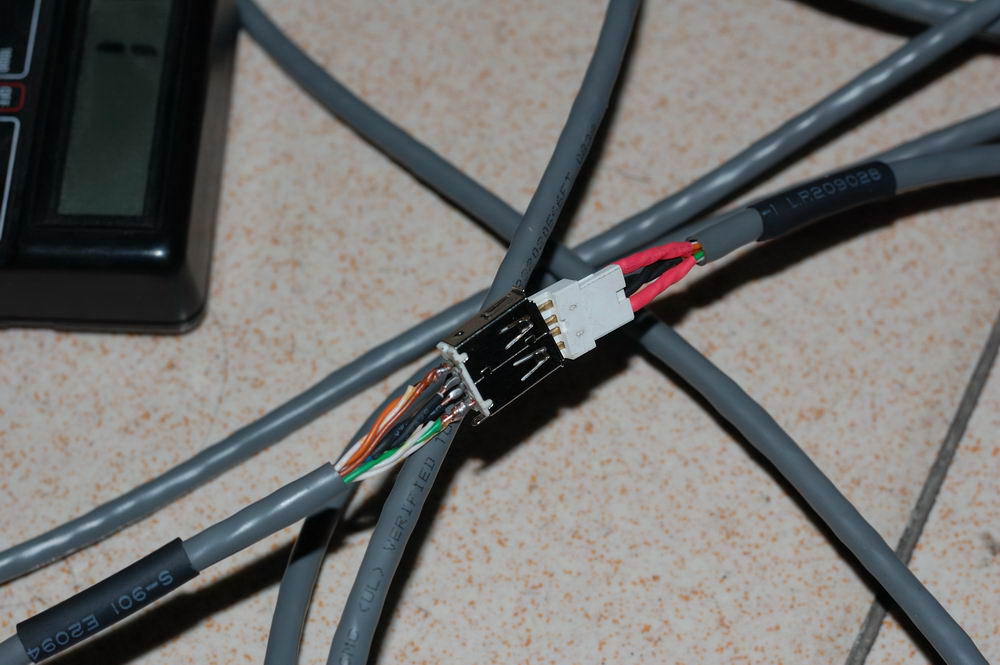

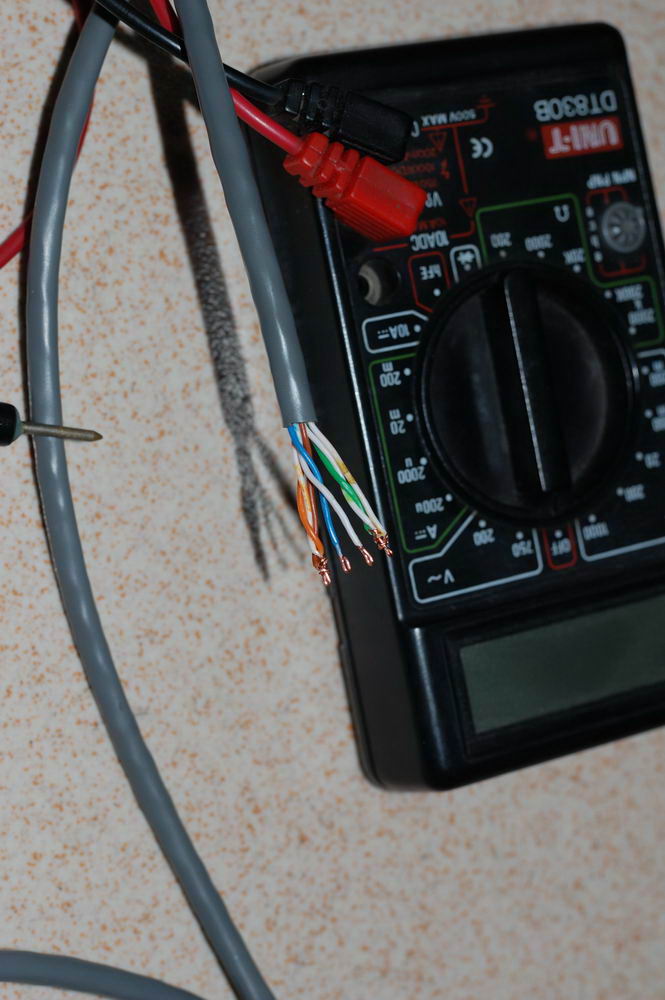

3113接法的正宗安普

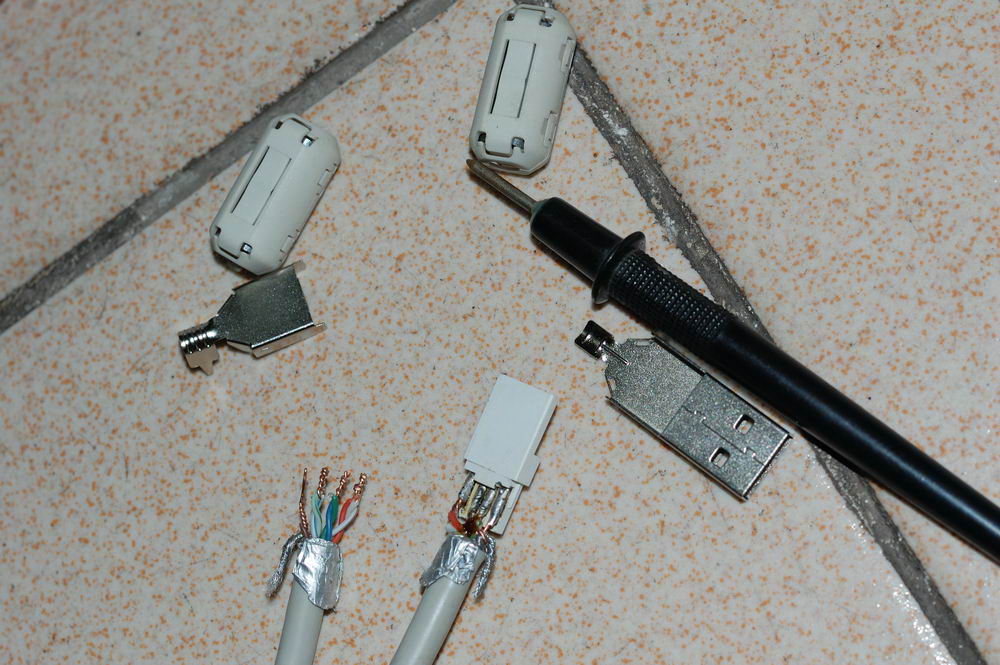

半成品

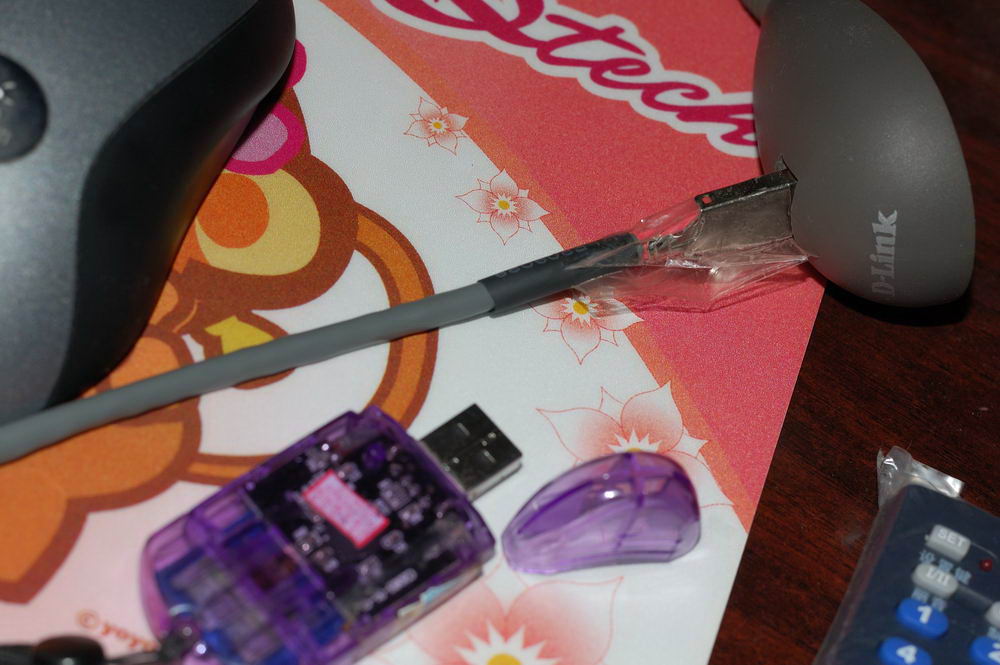

15米接上D-link插座的一样带得动魔翼思科

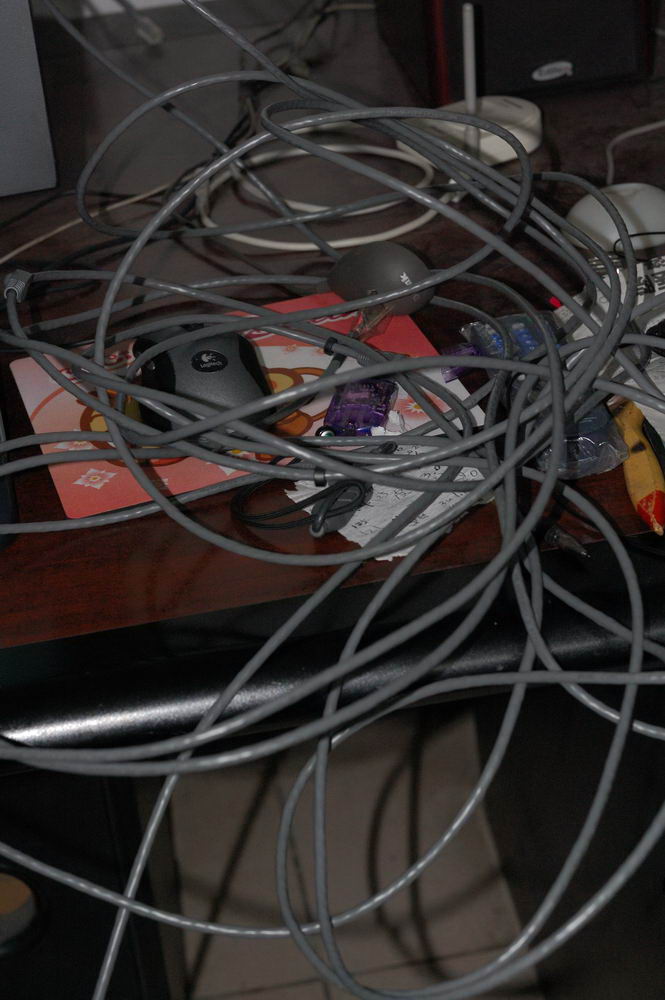

线太长照不下来

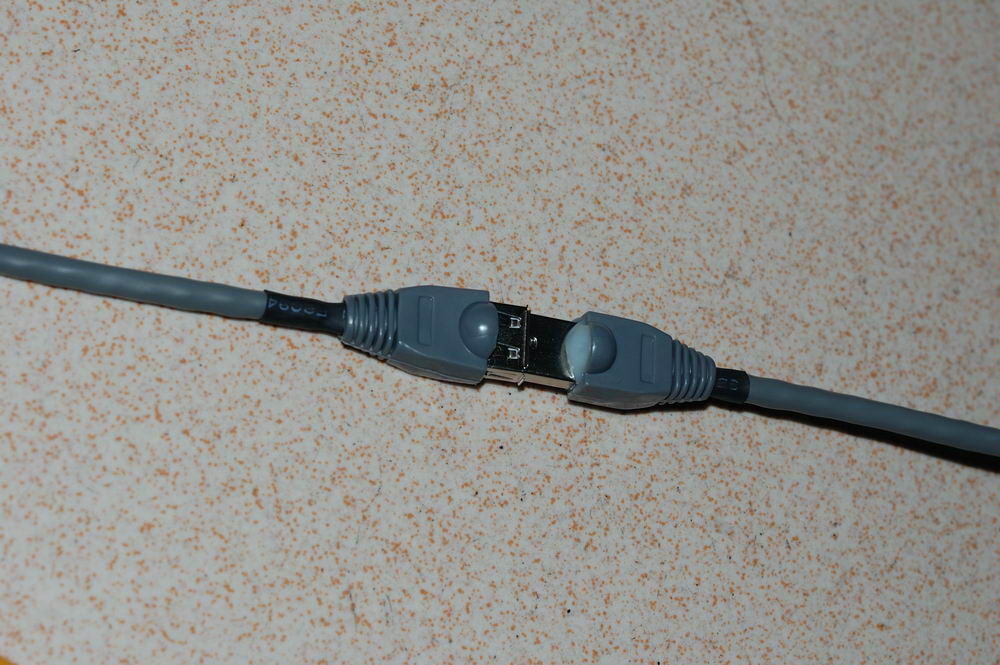

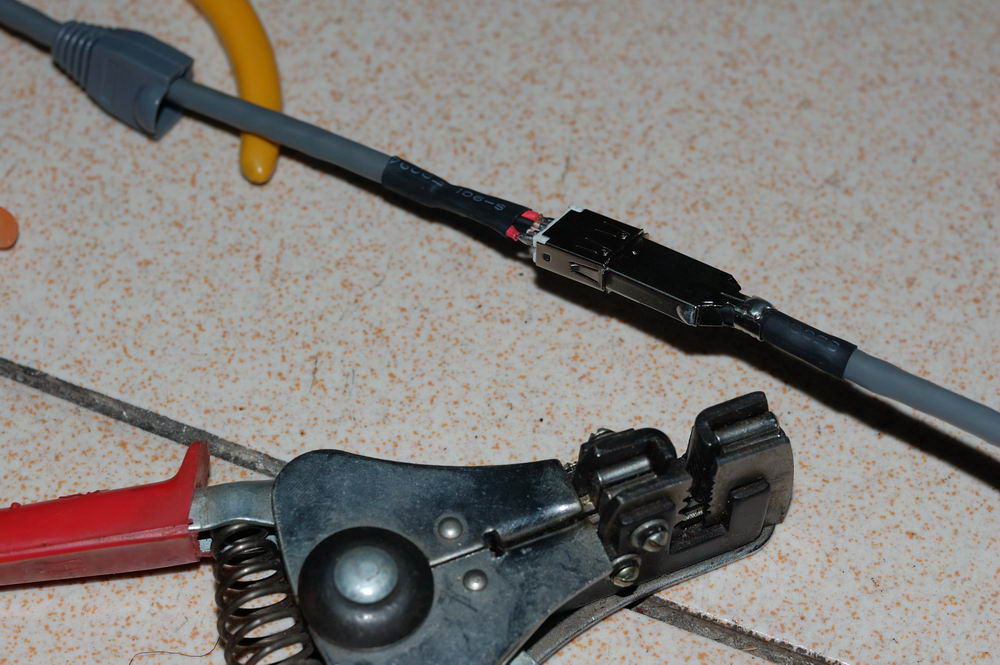

做好的USB接头

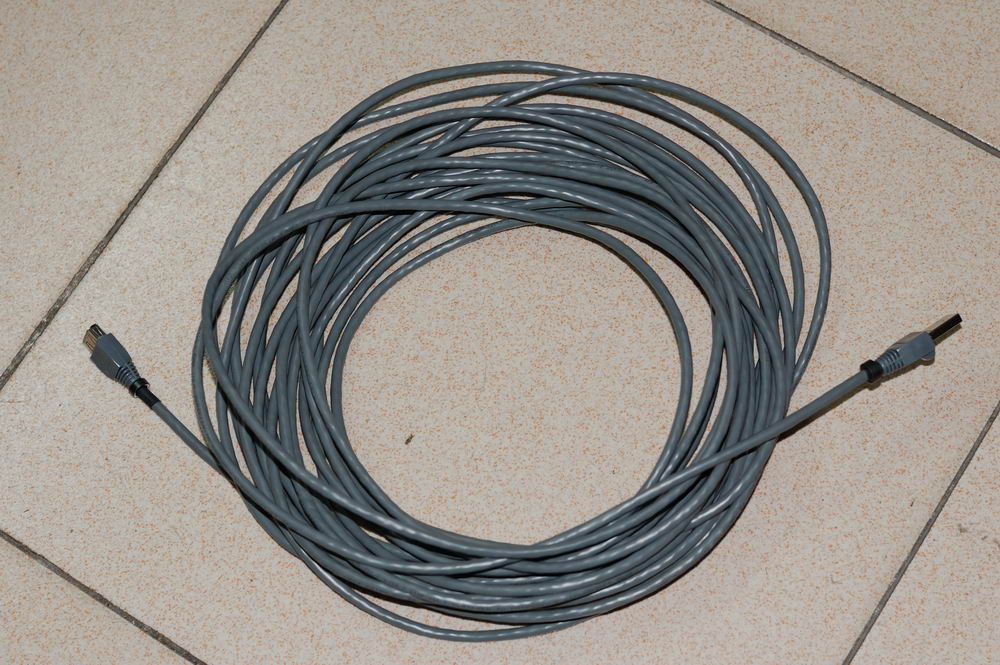

做好的正宗安普15米USB



同样方法用加拿大产的多股铜丝网线制作的6米USB网线一次成功

ciny208

看来不是网速慢，其他 的都显示图片，就这个不显示图片

风筝

身先实践 分享有嘉

wei75

多谢分享.........

LKPN

分析的很有道理！

孤飞

不错~~符合DIY的精神~~~

ruiqing8

不错，学习

solidsnake

不错哦，顶一下。不过有个小小问题，这么长的线，供电跟的上吗？不用加磁环吗？

li2921578

广东省普宁市恩普电线电缆厂apwt牌网线【制作15米网线USB延长线失败】
超五类 双屏蔽 15米
单根  3.8欧姆
双根  1.8欧姆
三根  1.2欧姆


我这地方出厂？

zhangyh6955

学习了，呵呵，自己加工了两个，原来是2.0的口，现在变成1.0的了，就是线不行哦

aximpda

这个方法好，五类线好找。

慢牛

好资料,学习了

61350078

买了跟5米的USB延长线 带屏蔽环  效果很赞

下次有时间试下这个方法
