[天线DIY] 晒晒我的处女作——做三铁皮八木天线

470 回帖	2290 积分	136 小时在线时间

注册时间: 2011-8-7

金币: 1786 个

威望: 3 个

荣誉: 0 个

发消息

累计签到：150 天
连续签到：0 天
[LV.200]无线新星

发表于 2012-5-18 15:44 |显示全部楼层

工具太简陋了，做得不好，让大家见笑了来论坛这么久，特发此帖留作记念，呵呵

下面是我的DIY和原来的小锅信号对比：

下面是原来小的接收同一AP的信号：

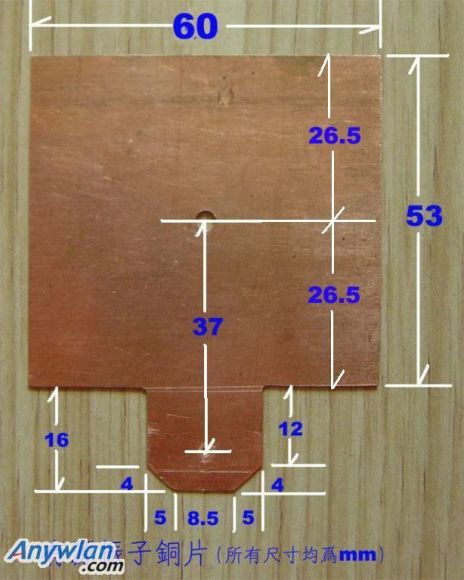

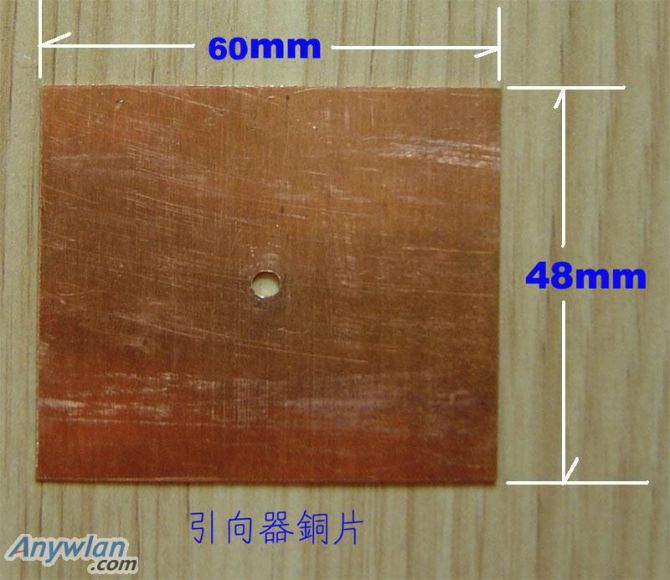

想做的朋友，下面有图纸：


2012-5-16 21:29 上传

下载次数: 7


2012-5-16 21:28 上传

下载次数: 6


2012-5-16 21:28 上传

下载次数: 5


2012-5-16 21:27 上传

下载次数: 5


2012-5-16 21:27 上传

下载次数: 12

本帖子中包含更多资源

您需要登录才可以下载或查看，没有账号？注册

x

魅力一身，步步精彩！欢迎爱美时尚的美媚来小店逛逛。http://wyaqu.taobao.com/

回复

使用道具举报

886 回帖	4871 积分	174 小时在线时间

注册时间: 2012-3-5

金币: 3942 个

威望: 3 个

荣誉: 1 个

发消息

累计签到：350 天
连续签到：0 天
[LV.365]无线熟人

发表于 2012-5-18 15:51 |显示全部楼层

有沙发...

回复

使用道具举报

354 回帖	2万积分	1364 小时在线时间

注册时间: 2012-4-25

金币: 19995 个

威望: 73 个

荣誉: 0 个

发消息

累计签到：2003 天
连续签到：1 天
[LV.2920]超级粉丝

发表于 2012-5-18 15:53 |显示全部楼层

只要效果好一切都OK!

Anywlan官方QQ群

回复

使用道具举报

196 回帖	1295 积分	62 小时在线时间

注册时间: 2012-5-17

金币: 1078 个

威望: 0 个

荣誉: 0 个

发消息

累计签到：120 天
连续签到：0 天
[LV.200]无线新星

发表于 2012-5-18 16:03 |显示全部楼层

买个也不值钱{:3_50:}

回复

使用道具举报

1133 回帖	6915 积分	278 小时在线时间

注册时间: 2012-3-20

金币: 5732 个

威望: 1 个

荣誉: 0 个

发消息

累计签到：558 天
连续签到：1 天
[LV.730]常住居民

发表于 2012-5-18 16:15 |显示全部楼层

:):)学习下

回复

使用道具举报

1892 回帖	4万积分	2074 小时在线时间

注册时间: 2011-12-27

金币: 44811 个

威望: 18 个

荣誉: 0 个

发消息

累计签到：4159 天
连续签到：18 天
[LV.0]伴坛终老

发表于 2012-5-18 16:21 |显示全部楼层

学习下学习下

回复

使用道具举报

133 回帖	374 积分	76 小时在线时间

注册时间: 2012-1-31

金币: 206 个

威望: 1 个

荣誉: 0 个

发消息

累计签到：7 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2012-5-18 16:39 |显示全部楼层

楼主握个手先，，能不能把你改840N天线的图片详细发上来，我也是这个路由
正准备改，但是天线焊点有点难，想看看你的

点评

我家的是740N，直接在原来的焊点上加焊的发表于 2012-5-19 13:18

回复

使用道具举报

1万回帖	2万积分	2228 小时在线时间

注册时间: 2010-10-27

金币: 18678 个

威望: 134 个

荣誉: 4 个

发消息

累计签到：492 天
连续签到：0 天
[LV.730]常住居民

发表于 2012-5-18 16:40 |显示全部楼层

今天签到

回复

使用道具举报

秋日阳光♂秦

274 回帖	689 积分	76 小时在线时间

注册时间: 2012-3-26

金币: 407 个

威望: 0 个

荣誉: 0 个

发消息

累计签到：1 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2012-5-18 16:45 |显示全部楼层

过来顶了！！！！！！！！！！

回复

使用道具举报

399 回帖	1077 积分	171 小时在线时间

注册时间: 2012-2-21

金币: 622 个

威望: 4 个

荣誉: 0 个

发消息

累计签到：5 天
连续签到：0 天
[LV.20]漫游旅程

发表于 2012-5-18 16:46 |显示全部楼层

效果好就没什么的哈。支持折腾。。。。

回复

使用道具举报

34 回帖	114 积分	31 小时在线时间

注册时间: 2011-9-12

金币: 72 个

威望: 1 个

荣誉: 0 个

发消息

尚未签到

发表于 2012-5-18 16:47 |显示全部楼层

5片铜板都是绝缘的吗？

回复

使用道具举报

470 回帖	2290 积分	136 小时在线时间

注册时间: 2011-8-7

金币: 1786 个

威望: 3 个

荣誉: 0 个

发消息

累计签到：150 天
连续签到：0 天
[LV.200]无线新星

发表于 2012-5-18 16:51 |显示全部楼层

stcys 发表于 2012-5-18 16:47
5片铜板都是绝缘的吗？

铜板当然是导体
