分享一下我业余得不能再业余的“出租屋”网络接入方案。设备耗资3000元

vbye

目前屋里有两条宽带接入，一条是Bell Aliant的70M（30M）光纤，另一条是Eastlink的40M（6M）Cable。Eastlink的Cable准备撤了，上传太鸡肋。

目前总共有40个客户端，平均10~20个在线。主路由为MikroTikk RB4500G，同时也是PPTP VPN服务器， 划分两个VLAN一个10.0.1.0/24为授权客户端网段，10.0.2.0/24为免费开放客户端网段。所有机器DHCP分配地址ARP绑定。

授权客户端接入点为Linksys EA4500，WPA2加密Radius授权验证。兼FTP、Samba服务器：

有线局域网写21.2MB/s

有线局域网读30.3MB/s

5.2G wifi 写10.7MB/s

5.2G wifi 读10.4MB/s

2.4G wifi 写8.75MB/s

2.4G wifi 读11.4MB/s

Radius服务器为Linksys的WRT54GS，老机器了，刷OPEN-WRT装FREE Radius。WRT54GS同时也是免费开放客户端的接入点，无加密，DHCP分配IP，ARP绑定以及AP Isolation，杜绝免费客户端之间的访问。

授权客户端上传限速2M，突发3M，突发时间30秒，下载全速70M。

免费客户端上传512K限速，突发1M，突发时间30秒；下载2M限速，突发5M，突发时间30秒。

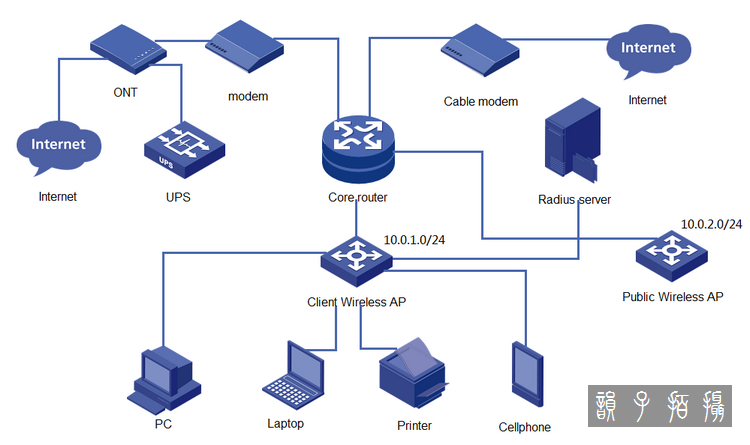

网络拓扑结构

接下来介绍一下设备：

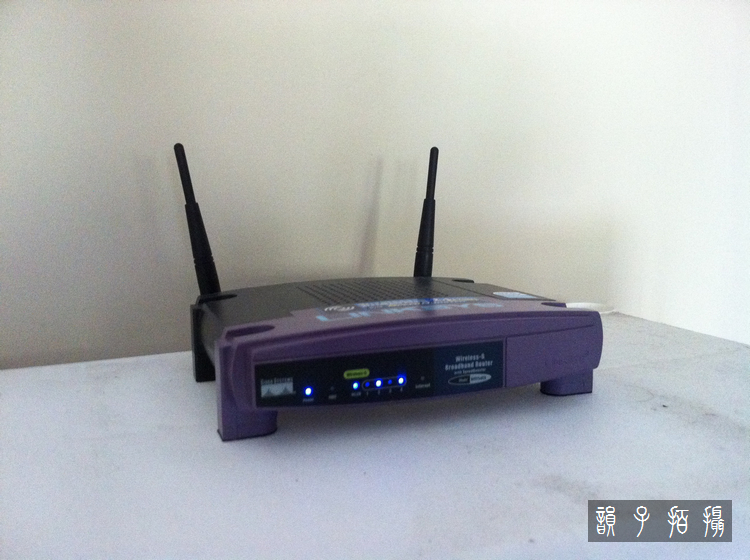

老机器Linksys WRT54GS @ 216Mhz 32M 8M 在网络里充当Radius验证服务器以及免费网段的接入点。

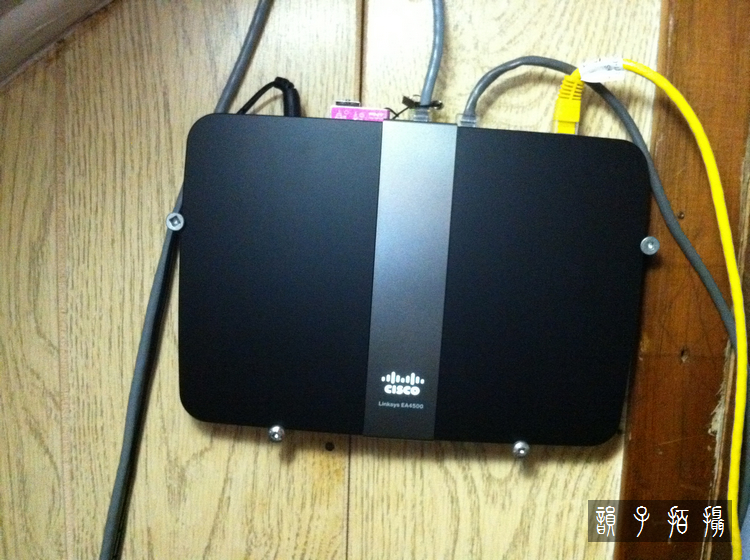

Linksys的EA4500 @ 1.2GHz 128M 128M 在网络里充当Client接入点以及FTP、Samba服务器。五口千兆双频450M。

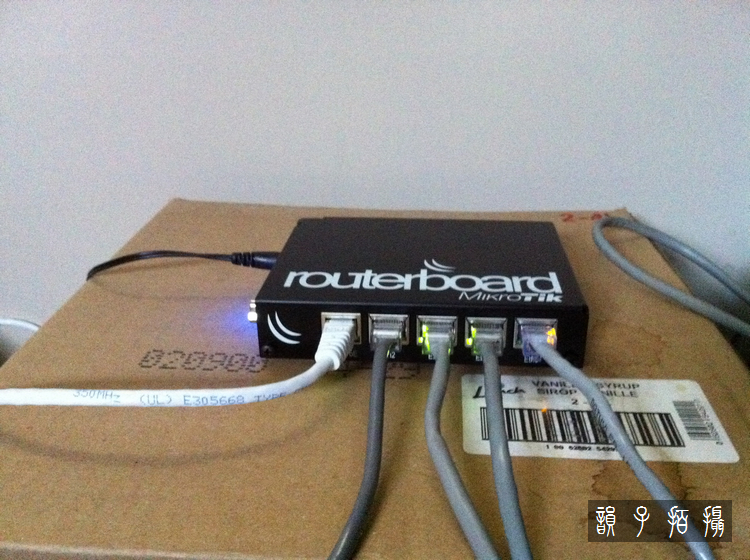

主路由：mikroTik RP450G @ 680Mhz 256M 512M

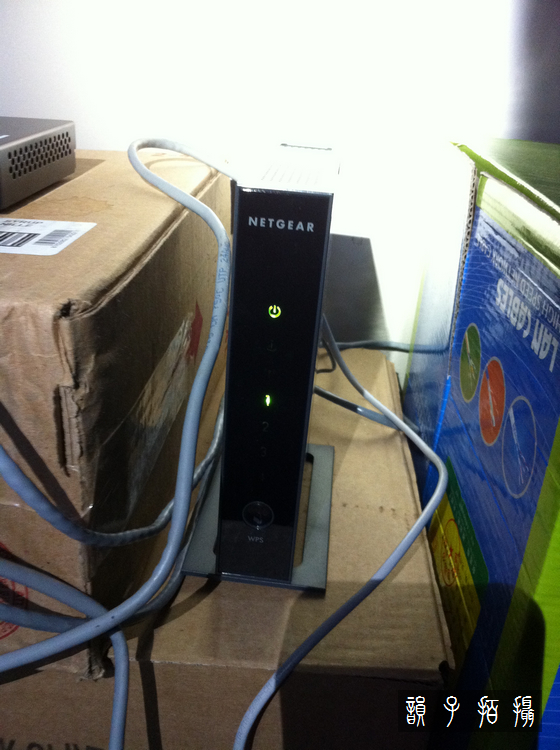

替换下来的旧路由器，Netgear的WNR3500L @ 480Mhz 64M 8M刷dualwan tomato。

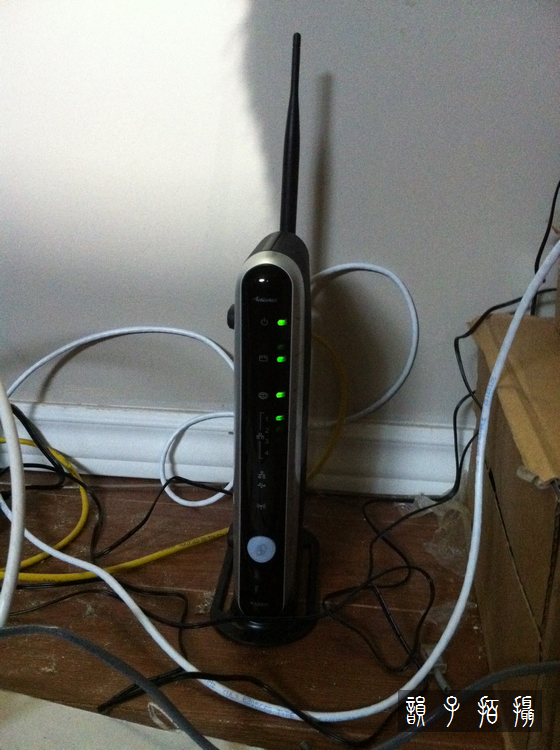

Bell Aliant提供的modem兼家庭网关

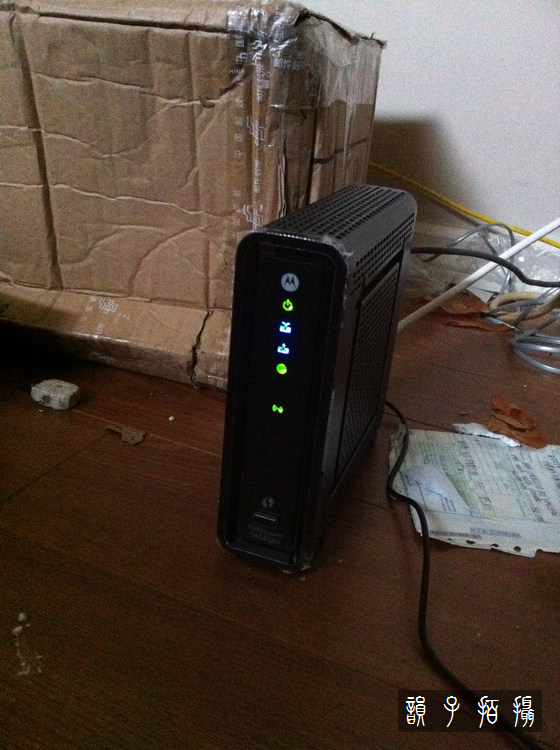

Eastlink提供的一体机

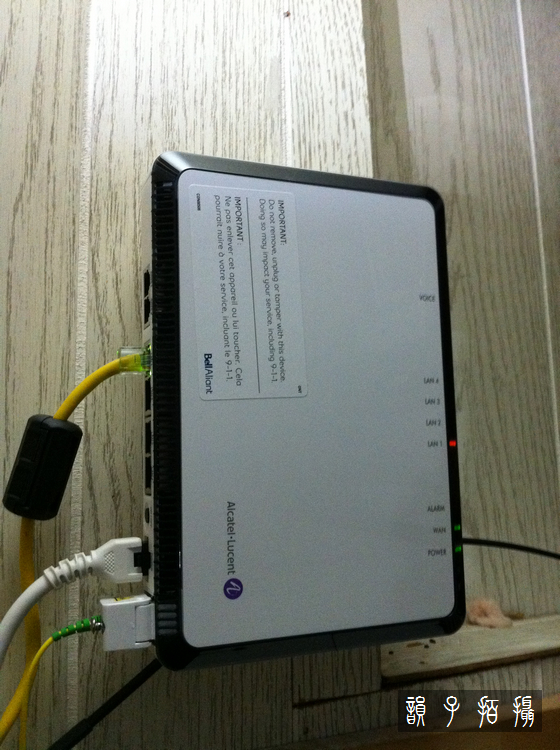

Bell Aliant的ONT

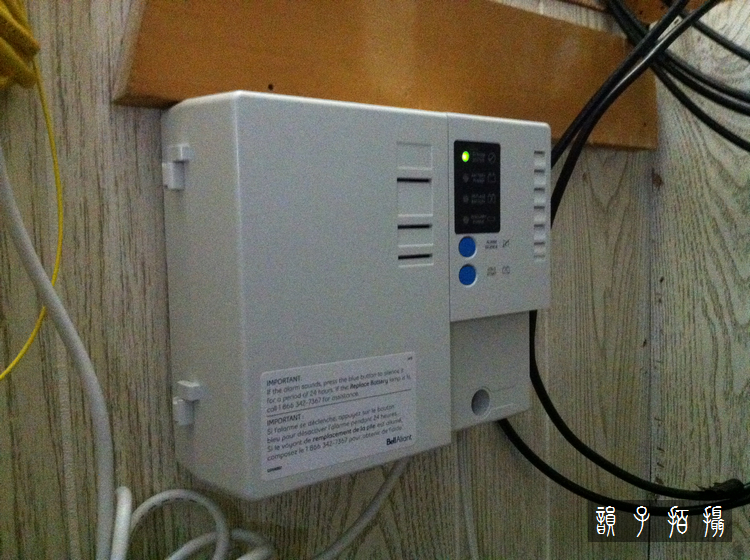

Bell Aliant提供的UPS电源

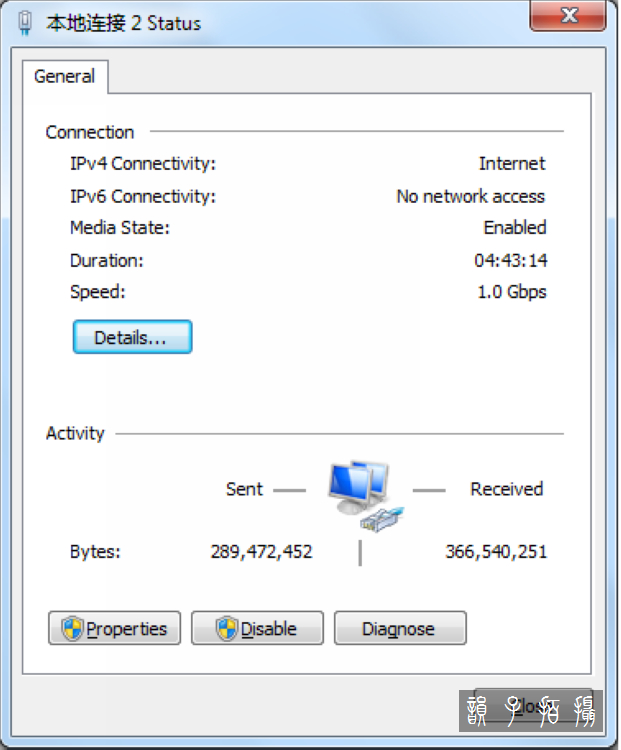

千兆LAN连接

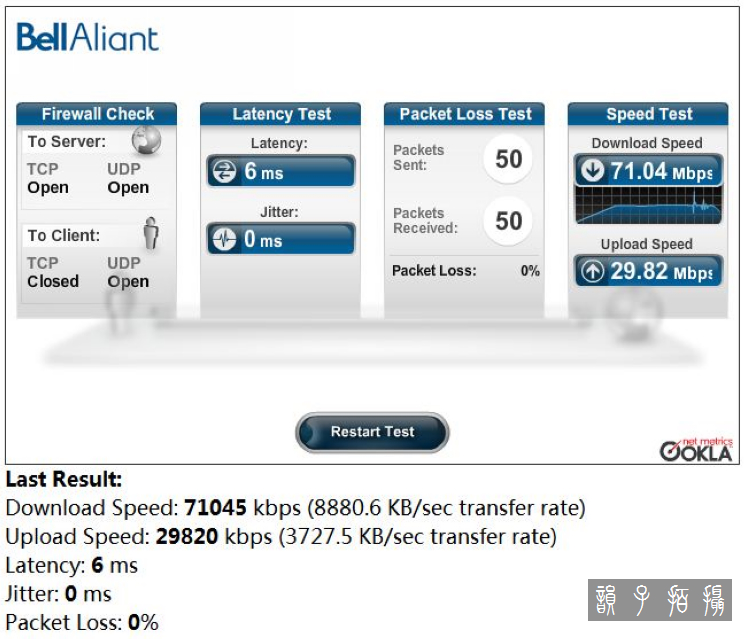

千兆LAN连接的外网速度

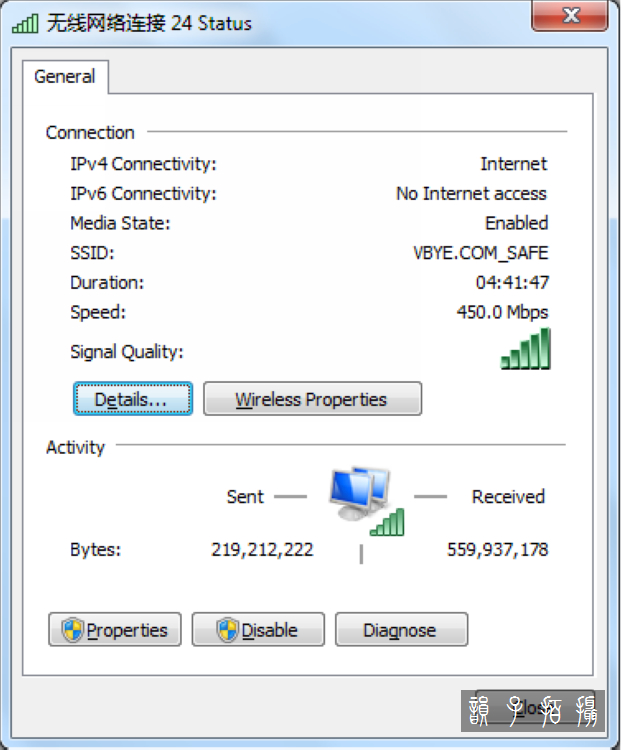

450M 5.2G无线连接

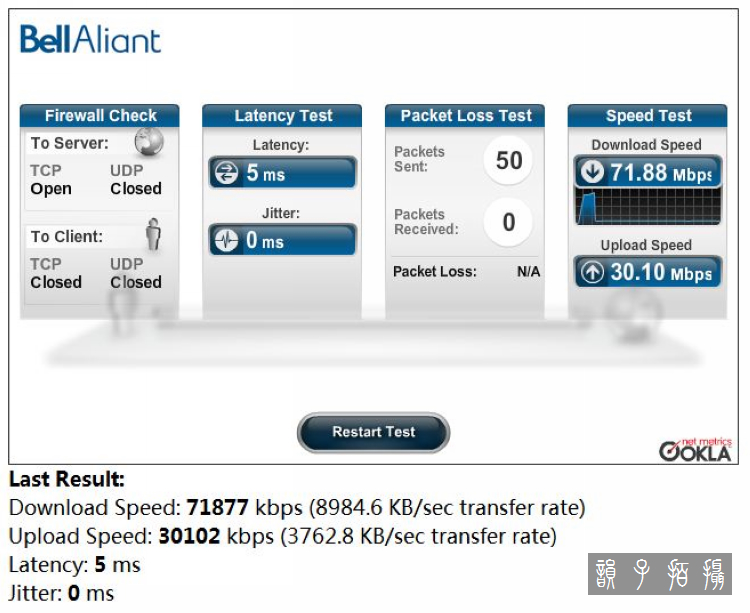

无线连接外网速度

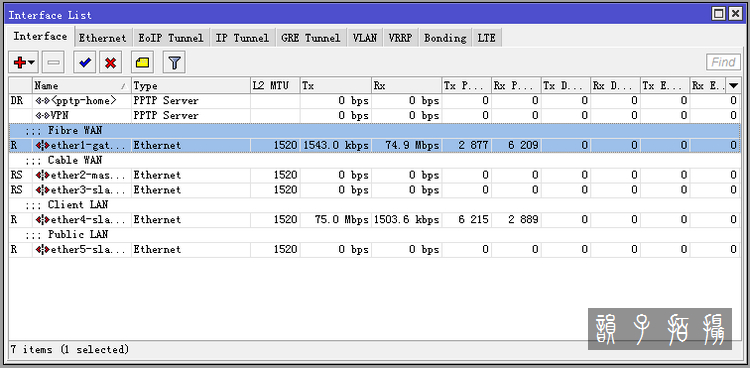

外网满载时的端口状态

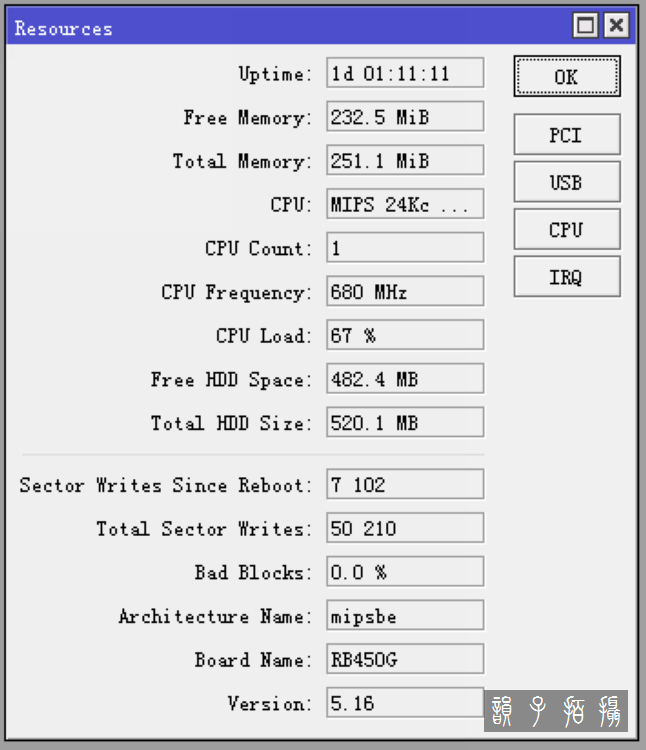

外网满载时的系统资源情况

rscolor

楼主真有钱，沙发

rscolor

东西也不错，不业余

wsguo2

真TMD强大

wht1986

顶一个！！！

26884596

看看联通的上行蛋疼！

无线龙哥

挺专业的学习啦

无线龙哥

小型网络真给力学习啦

vbye

rscolor 发表于 2012-5-15 06:49
东西也不错，不业余

非常感谢~

vbye

26884596 发表于 2012-5-15 07:18
看看联通的上行蛋疼！

国内的运营商确实不厚道，这里上次，下载带宽都有规定。中国电信光纤网络竟然有把上传限制到512K的荒唐做法。从某种角度而言，上传比下载更重要。无法发出请求如何得到服务器反馈。可以说QoS管好了上传就管好了网络。

yezi5200

如果是我的话，一个带限速的交换机解决问题，交钱的就插上网线，不交钱的就直接断开。LZ的设备值不少钱呢
