用信号源和场强仪（功率计）测试天线驻波

天线测试电气参数最重要的是两个增益（方向图）和驻波。方向图一般取决于设计和加工，在生产过程中多为抽测。驻波则都需要测量，驻波好，说明射频功率已经进入辐射器，也可以认为发射到空间去了。所以天线的考量以驻波为首要指标，方向图可以抽测。方向图的测试需要一个好的环境（微波暗室）。这里就天线驻波的测量提出一个成本较低的方法，当然正规的测量最好还是网络分析仪。

测试仪表：

信号源一台，功率计一台，3db定向耦合器一个。

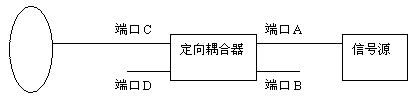

连接如下图：

测试环境最好在一个较为开阔的地方，不要让反射信号太多的影响测量结果。

1 将信号源打开并射定频率为测试频率，功率0dbm左右。

2 在端口B、D上接匹配负载，用功率计测量端口C的输出功率记为P1。

3 将天线接上，在端口D接匹配负载，测量端口B的功率记为P2。

这样天线端口的 return loss = P1-P2-3 （db）

return loss 与 驻波之间的关系大约如下表：

Return loss (db) _______VSWR

14 _____________________1.5

15.6 ___________________1.4

17.7 ___________________1.3

20.8 ___________________1.2

26.4 ___________________1.1

一般天线的驻波应达到1.3以下。

测量的误差取决于功率计的精度、耦合器的隔离度等指标。
