关于三层交换机疑问

ynijjf

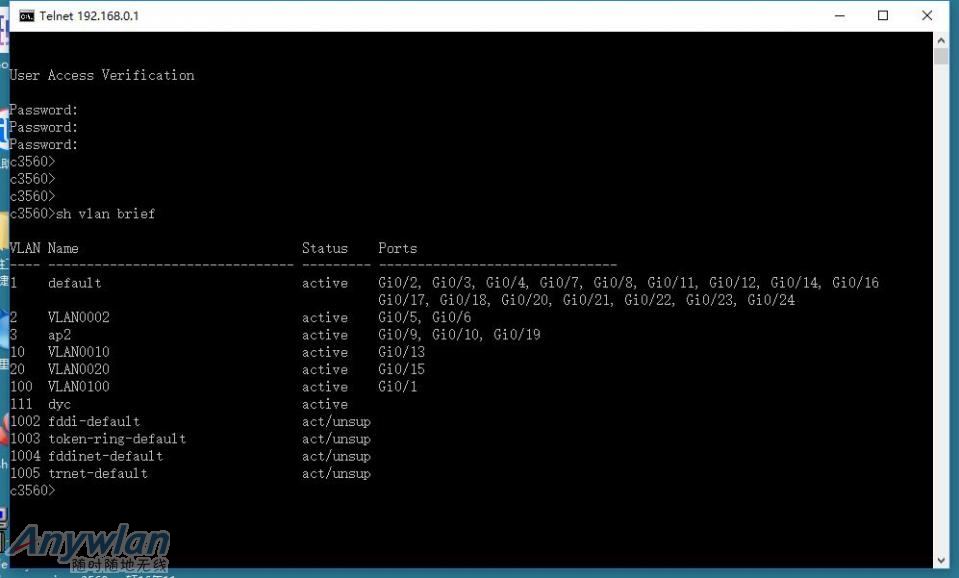

最近一个帮客户调试网络发现他们有一个三层交换机，里边除了一个思科的AP走vlan1以外的，别的线路走的都是本征vlan，因为最近他们要升级网络更换一个路由器，结果换上去后，办公网络可以上网，可是AP无法上网，本人第一次接触三层交换机，在学校学的是汽车，本着对电脑的兴趣学到了一些网络知识，可这方面的理论知识根本一点都没有，望哪位大神帮帮忙，看看是怎么回事，下面附上了vlan的配置图，谢谢!!!

对了，还有一个问题，如何查看某一个vlan里边的配置情况呢.是不是每个vlan都要配置IP的呢？研究好好久都不知道怎么弄。

ynijjf

wangming_12 发表于 2016-11-3 13:35
你的AP是接三层交换机哪个口的？三层交换机和上面的路由器又是通过哪个口连接的？

他这边网络有点乱 三个接住路由 router（1）:192.168.0.2 接入端口为（16）；router（2）:192.168.0.3 接入端口为（17）；router（3）:192.168.0.52 接入端口为（3） AP有两个都是思科的，分别接入端口为（6）&（10） 前两天尝试更换router（1）内部配置都是一样的，换上后电脑能上网 就是AP不能都断网了，我现在不知道绑定了什么，还是怎样，大哥，我的Q657251447，懂得麻烦指导一下小弟，万分感激，哈!!!

抗战八年

您好，由于是更换上级路由造成的ap没有网络，我猜原因是新换上去的路由只支持default接口，要想VLAN2也能上网，需要在上级路由里增加对其的支持。它的ap是插在9，10，19这几个口上，也可以在交换机里把这几个接口划到default里。。个人见解，不做保证。

ynijjf

抗战八年 发表于 2016-11-3 09:11
您好，由于是更换上级路由造成的ap没有网络，我猜原因是新换上去的路由只支持default接口，要想VLAN2也能上 ...

我觉得这个可能性不大，新换的路由是维盟G690 刚买的 不应该不支持呀，之前那个路由那么烂都行，对了，我还想问一下，三层交换机能否为vlan提供DHCP服务？现在我还不能确定AP内的IP是属于交换机分配的 还是vlan自带的，而且AP网段和交换机不一样AP:192.168.1.2 路由:192.168.0.2 哪位大神帮忙看看

龙女菲菲

不同交换机品牌命令不一样的，命令最好是看官方文档
每个vlan都要配置ip的，这个ip就是这个vlan的网关
一般vlan默认是untagged，上级路由也控制不了，如果是tagged，那就在上级路由里添加路由表，把所有vlan都跳到路由器里的网关
untagged就在交换机里添加路由表把所有vlan跳到自己vlan的网关，然后把所有地址跳到跟交换机连接的那个路由器端口的ip
再有就是检查一下ap跟交换机通没通。

孤篇盖全唐

已经忘光了，重新学习学习

wangming_12

贴一下show run和show ip route吧

ynijjf

wangming_12 发表于 2016-11-3 10:53
贴一下show run和show ip route吧

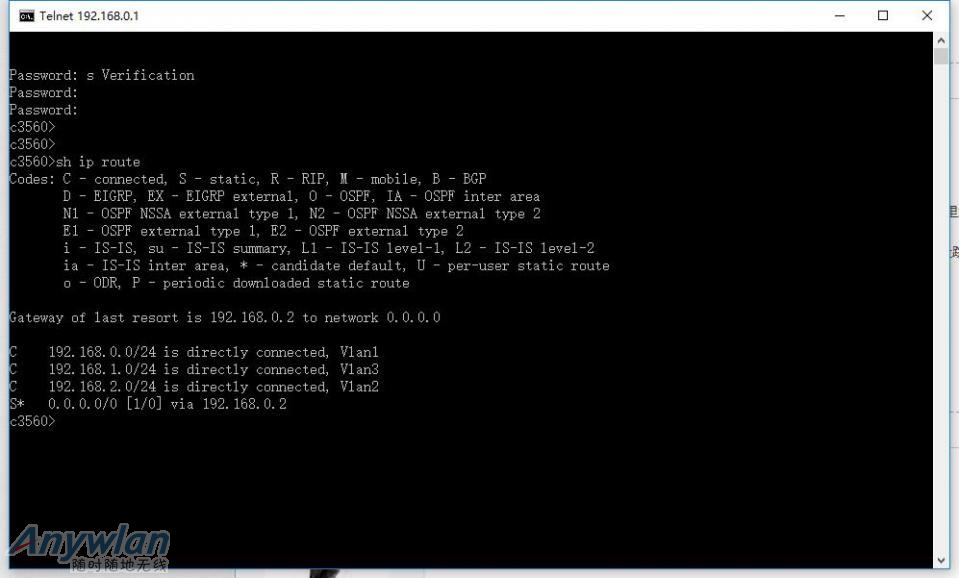

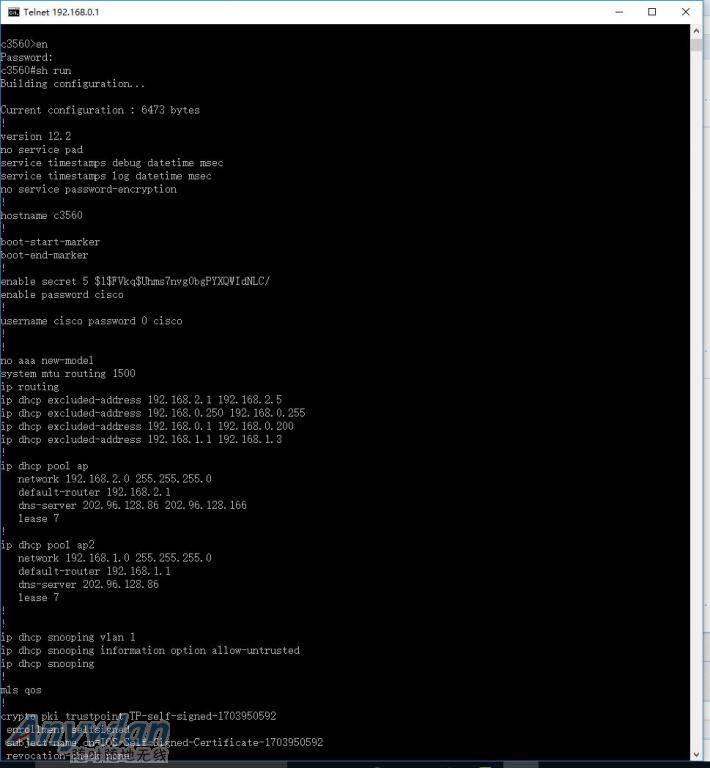

命令出来的图片是下面图片这样的，帮忙看看，好像AP 的DHCP 是交换机提供的，是吧？

ynijjf

龙女菲菲 发表于 2016-11-3 10:41
不同交换机品牌命令不一样的，命令最好是看官方文档
每个vlan都要配置ip的，这个ip就是这个vlan的网关
一 ...

如何才能把untagged添加路由表呢，这个没做过，也没见过，不知道怎么操作。

77220

既然是交换，为什么不让维盟全权管理，分配dhcp呢，如果关闭ap，交换的dhcp，那么lan口就得在维盟分配的地址池内，比如你维盟192.168.1.1-255。那么交换机，ap接进维盟的lan口就得192.168.1.？。看明白了吗，

77220

交换就是lan对lan，二级路由就是wan对lan，

wangming_12

你的AP是接三层交换机哪个口的？三层交换机和上面的路由器又是通过哪个口连接的？
