本帖最后由 zonly 于 2016-1-31 21:26 编辑
本次测试时间仓促，临近年底，手头项目比较多，不过还是抽出来三天时间完成了测试。因时间紧急，以下测评难免会有疏误，请大家帮忙指正。Zonly在此谢过大家。
高清PDF版本测试报告，请前往2楼下载。
请看测评正面：
目录：
1. 开箱
2. 拆机图
3. 功能试用
4. 远距离传输测试
a. 距离65米
b. 距离105米
c. 距离132米
d. 距离181米
e. 距离218米
f. 距离251米
g. 距离300米
h. 距离354米
5. 吞吐量测试
a. UDP 50字节包传输测试
b. UDP 1500字节包传输测试
c. TCP传输测试
6. 结语

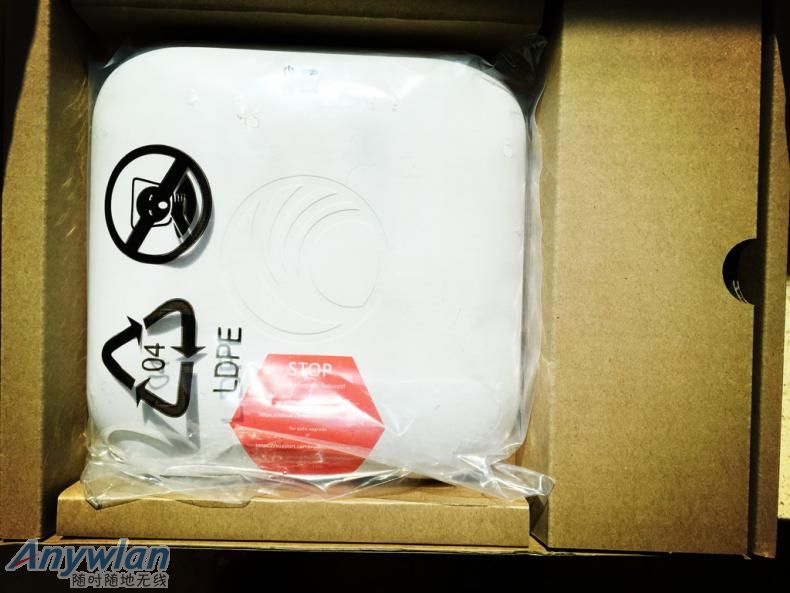

1. 开箱机器包装设计简约大方，同时又考虑环保。
机器整体设计沿袭美式风格。 POE供电模块看起来很敦实，给人踏实的感觉。 来张全家福：

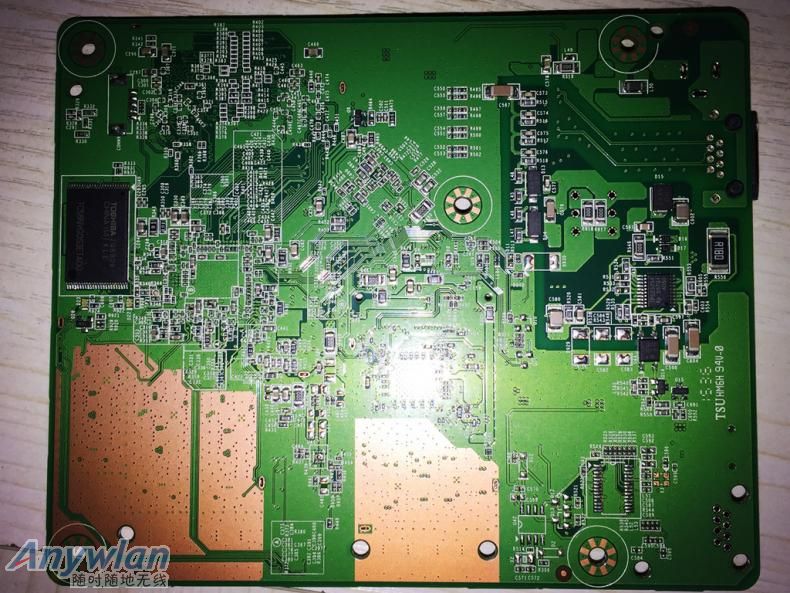

2. 拆机图：整体裸照：
QCA9557CPU，同时集成2.4G网卡
QCA9882，5G网卡
AR8035，网卡的PHY
2576L，2.4G功放
SKY65系列,5G功放。芯片上没有白色油漆，这张图片是拍了很多次才拍到的。
25L6433F，8M Flash

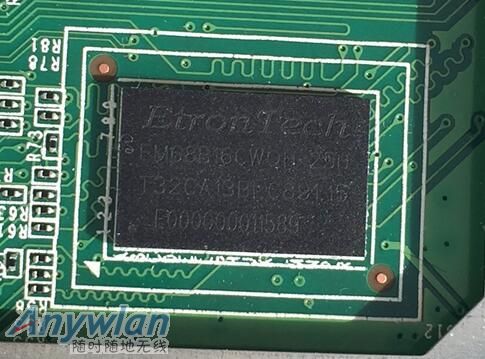

EM68B16CWOH, 双32M RAM内存
Toshiba ZQ6909, NAND Flash
LG24101SN，网络变压器
POE供电模组。
奇葩的天线，天线虽然不好看，但在远距离测试的过程中发现各方面表现都很不错。
总结：cnPilot E400用料和设计总体不错，64M内存，8M Flash算是主流配置。

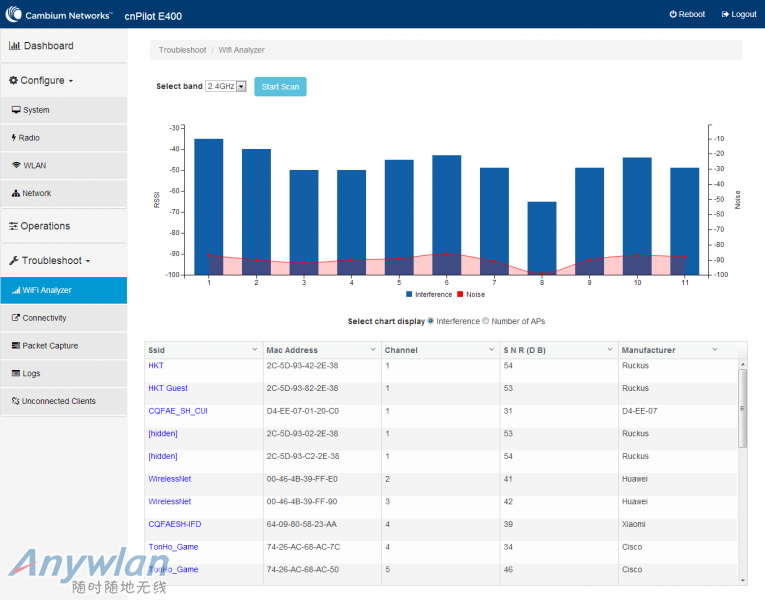

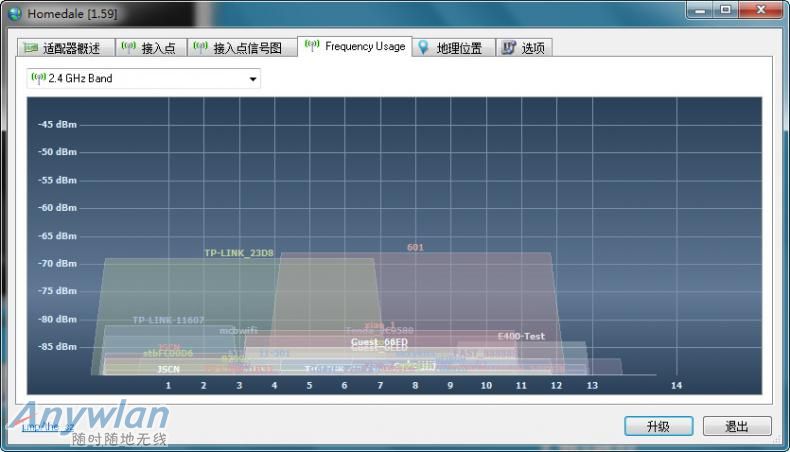

3. 功能试用： Dashboard，状态面板，看起来很强大 功率调整： 2.4G WiFi分析：这个功能可以分析出网络环境下哪个信道干扰 最小，从调整到最佳信道，获得最佳通讯效果
5G WiFi分析：
这个工具非常实用，可以扫描本地网络环境下无线信道的干扰情况，从而让AP工作在干扰较小的信道下，达到更好的无线传输效果。
4. 远距离传输测试：

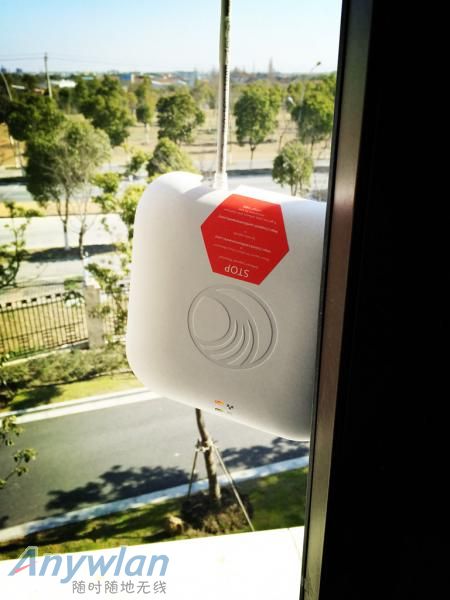

先来张特写：
测试地点卫星照片如下，其中cnPilot E400我放置在靠近马路的主卫窗户上。 分别选取距离AP 65米，105米，132米，181米，218米，251米，300米，354米室外空旷的地方作为测试点，测试时间是2016-1-25，天气晴朗，万里无云，测试效果很好。 测试拓扑图如下：

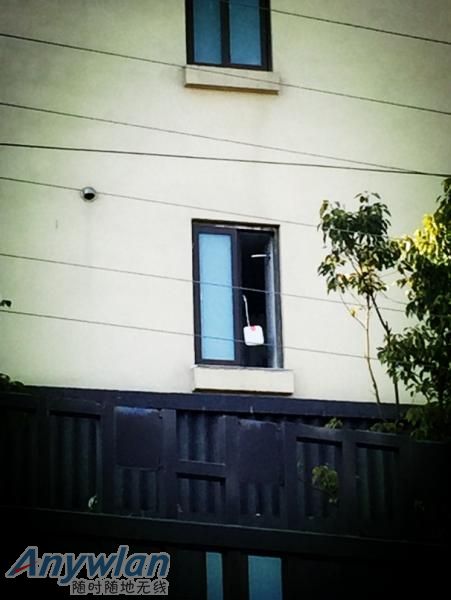

笔者家新房外面看过去的AP
笔者选取5个户外测试点：1为马路对面，2为楼对面草坪的中间位置，3吴淞江边，4吴淞江边靠南位置，5为草坪低洼位置，6为草坪高处位置，7为更远草坪高处，8为一处平地
测试当天天气很好，万里无云。
笔者的测试环境：
这几天强冷空气来临，上海的天气最高温度竟然是-5°C，不过测试当天看上去，春天快要来了，辛勤的草坪工人已经开始挖杂草了。

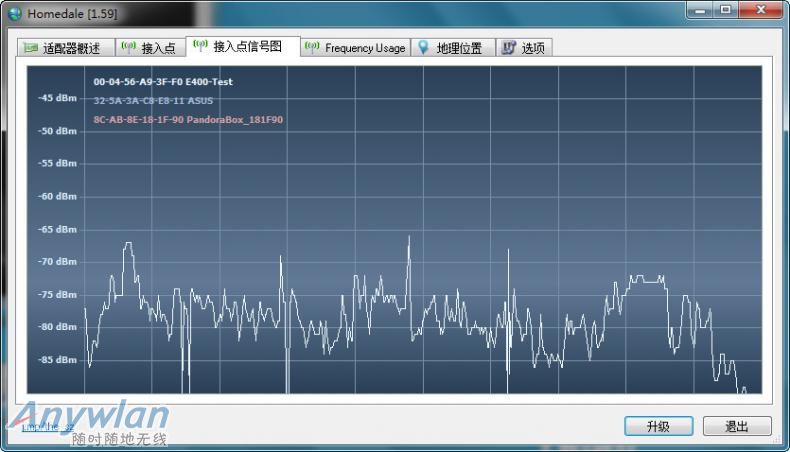

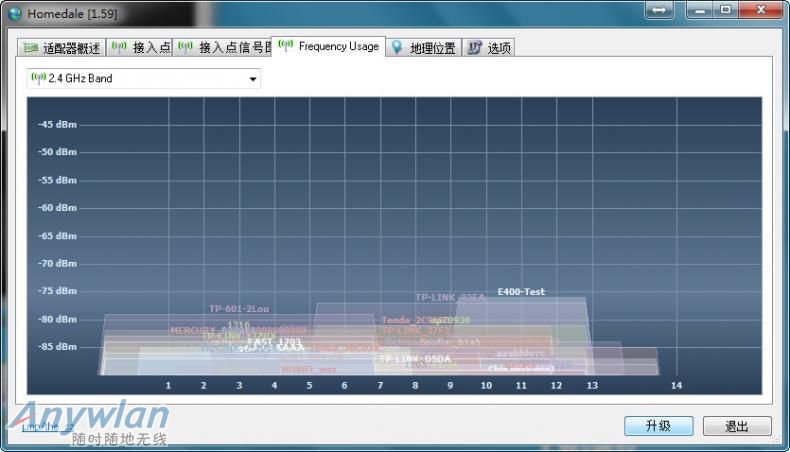

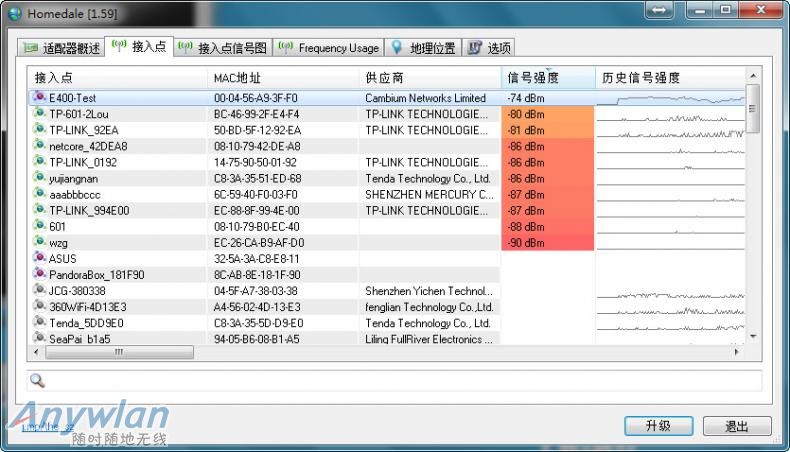

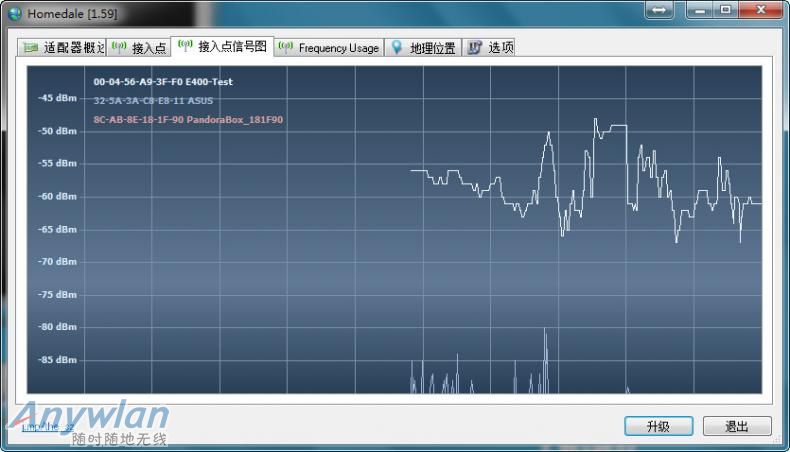

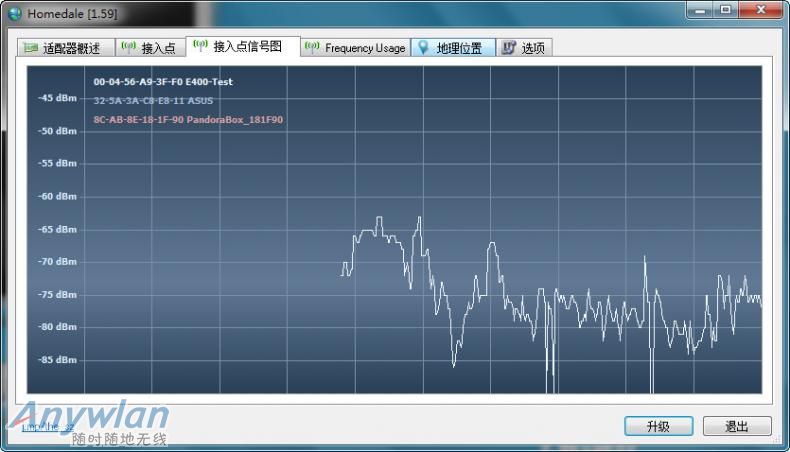

测试数据分别如下：
a. 距离65米车内封闭空间的缘故，车内信号强度略微比在室外开阔处低一些。

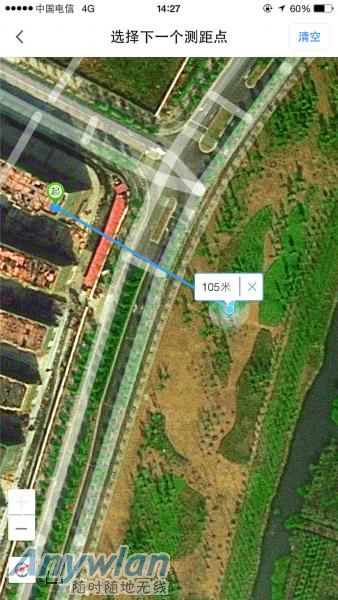

b. 距离105米
c. 距离132米
d. 距离181米
e. 距离218米
f. 距离251米
g. 距离300米
h. 距离354米
因该处测试点距离较远，测试中，笔记本和CnPilot E400的链接突然中断，测试最终停止。
测试数据总结：表格如下，
从测试数据来看，信号强度从65米到354米表现非常给力，远距离传输性能相当优秀。

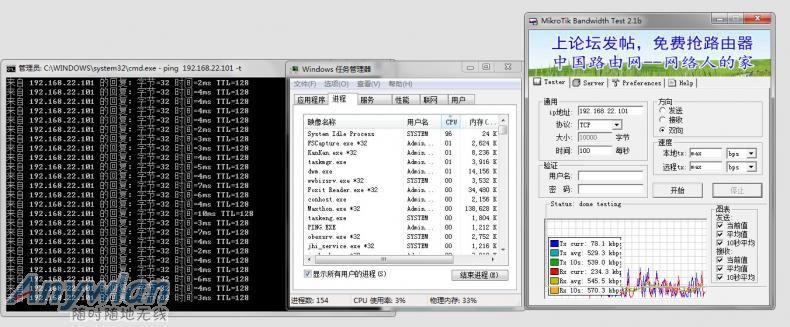

5. 吞吐量测试：笔者分别在笔记本A和笔记本B上使用MikroTik Bandwidth_v2.1这套软件在2.4G频段下完成吞吐量测试（笔记本无线网卡不支持5G，所以只能在2.4G下测试）。测试拓扑图如下：

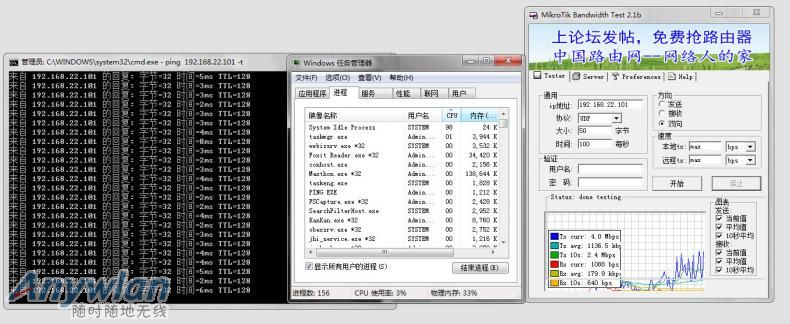

a. UDP50字节包传输测试A点测试结果：
B点测试结果：
b. UDP1500字节包传输测试A点测试结果： B点测试结果：

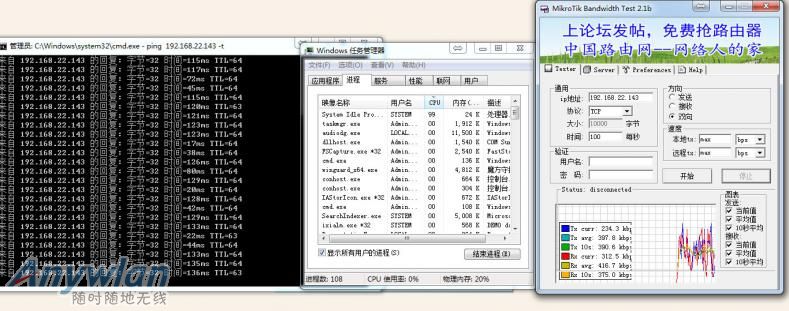

c. TCP传输测试 A点测试结果： B点测试结果： 总结：UPD传输测试中，字节小包传输性能不高，字节大包传输性能得到改善；TCP传输测试中，传输性能表现平平。 该款AP受硬件配置和固件的限制，传输性能表现一般，希望厂商在接下来的更新固件、升级硬件配置来提高吞吐量性能。
6. 结语
CnPilot E400是一款远距离、能胜任日益复杂的网络需求的企业级无线AP。软件具有无线控制器的功能，企业无线方案部署能省去一笔不小的开支。具有纯正美国血统，外观设计简约大气，而且前身又是摩托罗拉，相信接下来CambiumNetworks 会越来越深入人心。建议接下来厂商通过优化固件、升级固件配置来提升整体吞吐量性能。
|
