cnPilot E400 11AC吸顶AP 评测      —— hzpyj

    有辛在2016年新年昔时能参加Anywlan论坛与CambiumNetworks共同推出的cnPilot E400无线AP试用活动。

    因针对cnPilotE400的试用时间相当的有限，若有纰漏敬请谅解。

    Cambium Networks出品的cnPilotE400是一款专为企业打造的802.11ac吸顶AP。

  产品特点：

  ◎支持2.4G和5.8G双频无线网络；

  ◎支持802.11ac协议，同时支持802.11b/g/n协议，满足不同类型客户端；

  ◎支持快速漫游切换；

  ◎支持无线信道自动选择；

  ◎最多支持16个SSID；

  ◎最大支持256个用户接入；

  ◎独有的云终端管理功能；

  ◎独有的免开箱配置功能；

  看过来！整篇评测文档在这里： cnPilot E400.rar (2.54 MB, 下载次数: 7)

2016-1-27 09:44 上传

点击文件名下载附件

   本人一直喜欢针对产品实用性、可靠性进行相关评测。以下的评测信息与实际使用息息相关，也可为后继采用的方案商提供参考。

cnPilot E400全家福

a.        cnPilot E400正面	b.        cnPilot E400反面
cnPilot  E400外形尺寸：18cm*18cm*2.8cm

cnPilot  E400 Ethernet接口及复位按钮

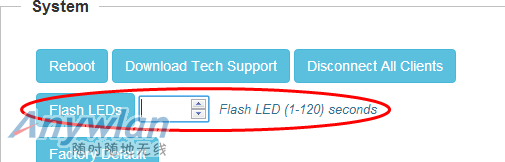

电源及网络指示灯	可以通过设置调整LED闪烁频率

POE网络交流适配器	宽电压输入，输出为DC 48V / 0.5A

       首次进入cnPilotE400的设置，需将有线网卡设置为192.168.0.x（x为除1及255以外的数字），并直连cnPilot E400 LAN口，登录192.168.0.1即可看到相应设置管理页面。

       cnPilotE400 的整个管理界面全是英文，且没有其他语言可进行选择。英语比较菜的，估计要傻眼了。我也算其中一个。

       因为评测时，官方已有新固件提供，所以进行固件更新是必须的。

       进行官方固件的更新必须前往进行官方网站https://support.cambiumnetworks.com注册激活账号后下载。

        在Downloads找到cnPilotE400的新版本固件。

       cnPilot E400的固件更新也相当的简单。

      使用默认用户admin（用户名及密码）登录后，选择左侧菜单【Operations】，右侧功能栏内【Firmware update】加载固件并更新。

注意：更新固件后，不要采用断电重启方式，需采用当前网页内【System】→【Reboot】方式进行重启。

hzpyj

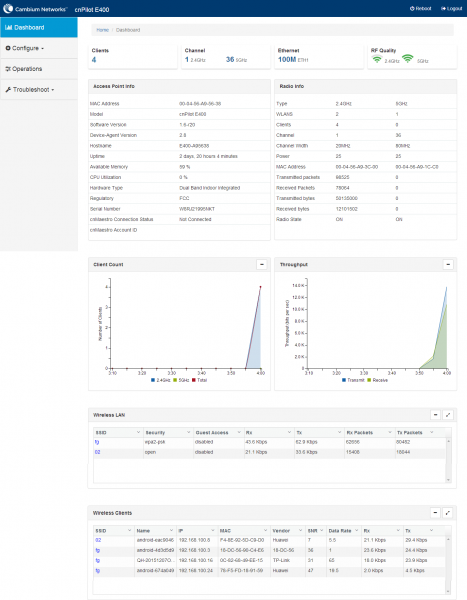

     再次登录cnPilot E400，首入即是cnPilot E400的状态页【Dashboard】。

        显示的信息涉及面还是挺多的，让管理者一目了然。显示的有系统信息、无线信息、客户端、流量等等情况。

一、功能浏览

       一般情况下，从管理设置页面我们就可以一观端倪，初步了解cnPilot E400具备的功能是否符合使用者的要求。

      下面我们就来简单的浏览下cnPilotE400具备的功能。

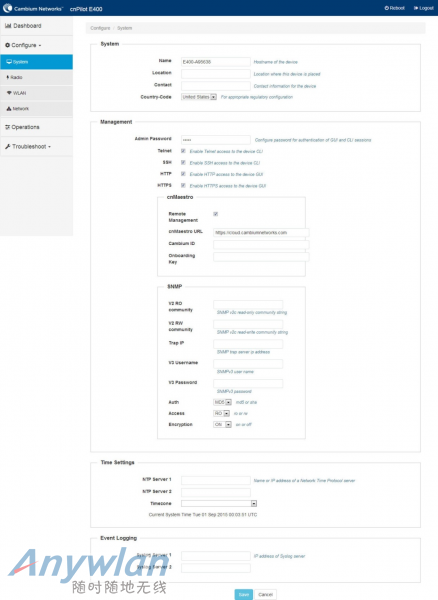

【Configure】→【System】

可以进行多项管理项进行设置：Telnet、SSH、云管理登录、SNMP、时间服务器设置等。

→【Radio】

▲  【Basic】

主要对2.4G及5G信号进行相关设置：

有信号使能、频道、频道带宽、信号功率、信标间隔、频道选择（可以按照频道范围、周计划进行频道切换）等。

▲  【EnhancedRoaming】

漫游切换设置

→【WLAN】

含无线局域网基础设置、访客设置、限制使用、预定访问时间设置及访问控制策略设置等。

【Basic】
【Radius Server】

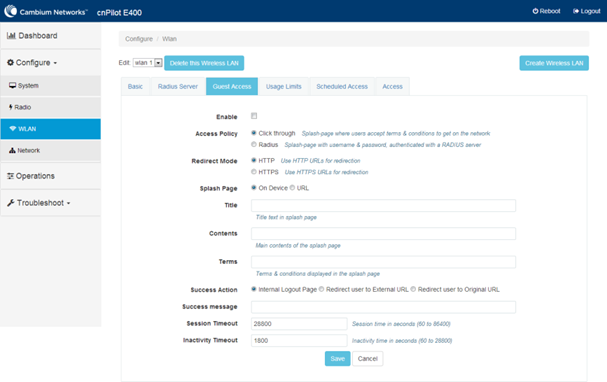

【Guest Access】
【Usage Limits】
【Scheduled Access】

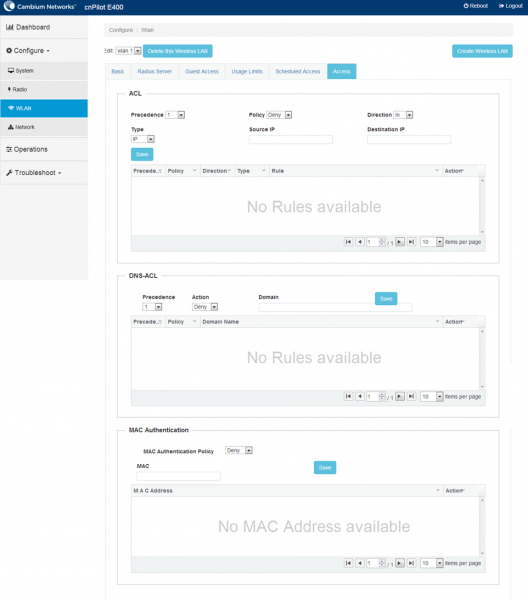

【Access】

hzpyj

→【Network】         含虚拟局域网（VLAN）划分、路由表设置、网络端口设置、防火墙、DHCP设置等。

【VLAN】
【Routes】
【Ethernet Ports】
【Firewall】
【DHCP】

【Operations】可以进行固件更新、恢复设置、设置参数导入、导出等。
【Troubleshoot】→【WIFI Analyzer】可以对周边的无线频道进行扫描，帮助寻找相对空闲的频道。
→【Connectivity】连接检测设置。
→【Packet Capture】网络数据抓包设置。

→【Logs】系统运行信息显示。
→【Unconnected Clients】显示未连接的客户端。

hzpyj

二、传输测试

在同一局域网下，通过进行文件上传下载进行速率测试。

测试设备：

1）台式电脑（有线/无线连接）                                                         1台

（1）NETGEARA6200 无线网卡                                                       1张

（2）随身U盘无线网卡                                                                     1只

2）东芝SatelliteL700笔记本电脑（无线连接）                                 1台

3）cnPilot E400无线AP                                                                    1台

4）黑群辉NAS                                                                                   1台

因公司网络是基于100M拓扑网络，所以传输测试是基于此进行的。

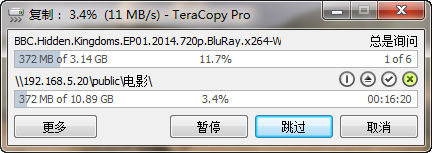

1、100M有线网络传输（供参考）

因有线连接方式并未通过cnPilotE400，基于此网络的速度仅供参考。采用有线网络复制文件，达到了100M的带宽。

台式电脑加载随身U盘2.4G无线网卡通过cnPilotE400接入公司局域网，接入速度是72.0 Mbps。

台式电脑通过cnPilot E400向NAS传输文件，速率稳定在1MB/s。

东芝SatelliteL700笔记本电脑自带2.4G无线网卡通过cnPilotE400接入公司局域网，下载NAS内电影文件，速率在1.3 MB/s到1.8 MB/s间变化。

此时，台式电脑再次通过cnPilotE400复制文件至NAS，速率在1.0MB/s至512KB/s间变化。东芝SatelliteL700笔记本电脑下载速率变化不大。当停止笔记本电脑的下载动作后，台式电脑基本稳定在1.0MB/s的速率。但仍远远小于实际可用带宽。

3、5G 无线网络传输

台式电脑加载NETGEAR A6200 无线网卡通过cnPilotE400接入公司局域网，接入速度是585.0 Mbps。

台式电脑通过cnPilot E400向NAS传输文件，速率在1.5MKB/s至1.8MB/s间变化

三、距离测试

因为测试现场属公司生产场地，现状比较复杂，无法简单使用图示表述。只能与SSID为“dd-wrt”（与cnPilot E400放在一起）的信号进行对比测试。

因为5G信号的穿透能力较弱，在公司生产场地内分割区块并放置很多杂物的环境下，实际测试中衰减的很快，同比2.4G信号并不能体现实际的效果，因此放弃对5G信号的测试。

cnPilot E400安置在二楼天花板隔板上，离地约有3.米，“fg”为cnPilot E400的SSID。

2.4G信号对比

二楼（同层）距离接收端约2.5米	二楼（同层）距离接收端约17米

二楼与一楼的楼板高距约为4米，楼板为现浇板，

一楼cnPilot E400下方位置	一楼dd-wrt无信号的位置

通过以上信号的情况分析，可见cnPilot E400  2.4G信号略强于dd-wrt。

四、测试过程中发现的……

在测试过程中，发现以下情况：

1、【Dashboard】页面数据不会自动刷新，需手动刷新。

2、广播的SSID无法区分2.4G还是5G网络。支持5G网络的客户端会自动连入5G网络。通过管理设置页面，也可看到接入5G网络的客户端。

3、cnPilot E400在接入部分路由器时，路由器开启DHCP功能，因此cnPilot E400会自动获取到分配的IP地址，但分配的IP地址自始自终无法在路由器上查到，最后是通过其他工具进行搜索发现的。

联机列表内始终找不到cnPilot E400的身影
通过网络工具搜到了对应的MAC地址及IP

4、LED灯在初始设置时，可以即时反应出设置的效果，但随后继续调整设置时，设置效果需要等待约1分钟才能显示出来。

五、综合评价

         cnPilotE400是我接触的AP中功能比较强的。其中一些功能不是专业人士还用不了（至少我这么觉得）。个别功能相当的实用，如：定期调整频道功能、。

         无缝漫游切换是其中的一项主要功能，因设备数量所限，无法进行测试。

        cnPilot E400的无线覆盖能力一般，在复杂环境中没有优势。在开阔地，如候车大厅、饭厅、商场等地效果会好不少。

        cnPilot E400传输能力有限，估计软件进行了限制处理，用户端传输速率低于2MB/s，用来上网、看视频基本是没有问题。

        cnPilot E400的价格似乎比较贵，注重性价比的用户估计还得掂量下了。

hzpyj

最新收到了 E400-1.6.1-b2 固件，已经针对单客户端的吞吐量有所提高。

2.4G传输测试

之前V1.6.1-r20版本


更新V1.6.1 -b2版本


5G传输测试

之前V1.6.1-r20版本


更新V1.6.1 -b2版本

Cambium

期待继续更新
